Osnovo OMC-100-21S5b [4/9] Разъёмы

Вид спереди

Вид сзади

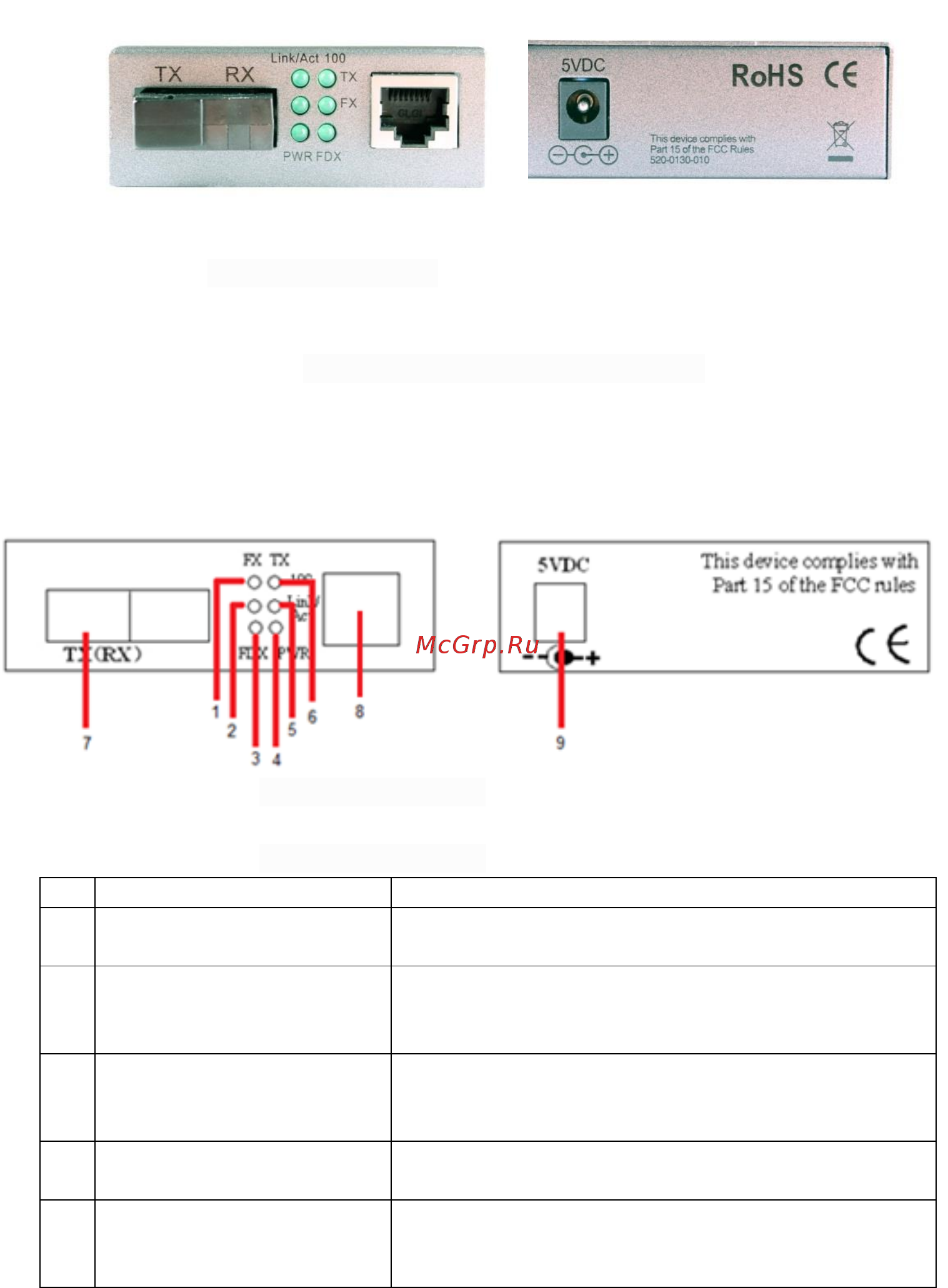

Рис.3 Медиаконвертеров OMC-100-11S5a (OMC-100-11S5b)

Примечание

У медиаконвертеров OMC-100-21S5a (OMC-100-21S5b) вид сзади

аналогичный OMC-100-11S5a (OMC-100-11S5b). Вид спереди отличается

количеством индикаторов и портов RJ45.

Разъёмы

Рис. 4 Элементы медиаконвертеров OMC-100-11S5a (OMC-100-11S5b)

Таб. 1 Элементы медиаконвертеров OMC-100-11S5a (OMC-100-11S5b)

№

Наименование

Назначение

Горит при передаче данных по оптическому

интерфейсу со скоростью 100 Мбит/c.

FX Link/Act

Горит при успешном соединении

оптического кабеля с устройством.

Мигает при передаче FX трафика

FDX

Горит при работе оптического порта в

режиме полный дуплекс.

Не горит при работе полудуплекс.

PWR

Горит при подключенном питании

устройства.

TX Link/Act

Горит при успешном соединении TP кабеля

с удаленным устройством.

Мигает при передаче TX трафика
