Таб. 1 Назначение разъемов и индикаторов OMC-100-11X/I
№
п/п
Назначение
1
Разъем подключения IP-оборудования
2
Dip-переключатель вкл/выкл функции LFP
3
Клеммная колодка подключения питания и кабеля заземления
4
SFP-слот
5
Индикатор наличия питания.
Горит – питание подается.
Не горит – питание отсутствует.
6
Индикатор активности оптического порта.
Горит – оптический кабель подключен.
Мигает – осуществляется передача данных.

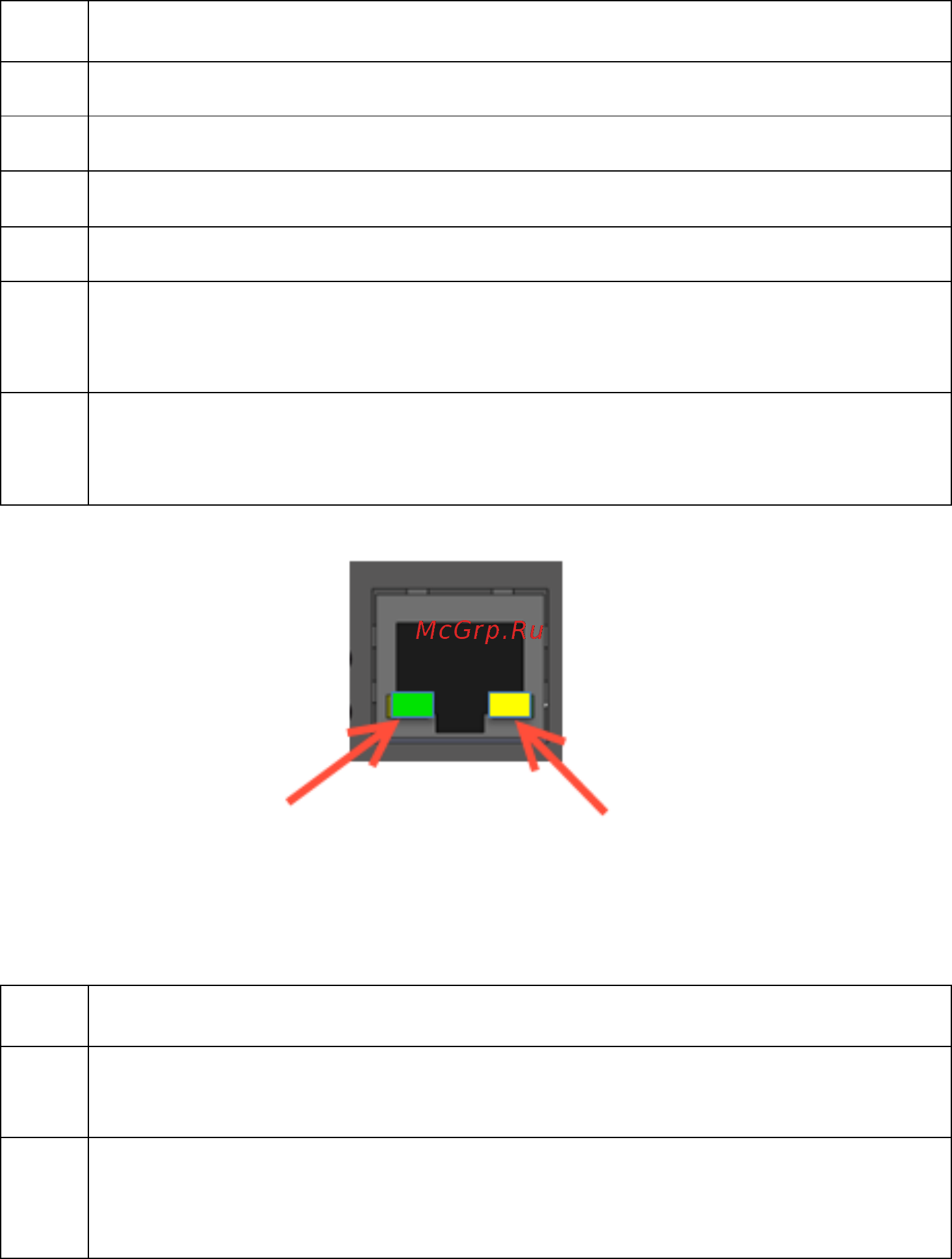

Рис. 3 Индикация разъема RJ-45
Таб.2 Назначение индикаторов разъема RJ-45
№
п/п
Назначение
1
Зеленый.
Горит – IP-оборудование подключено.
Мигает – осуществляется передача данных.
2
Оранжевый.
Мигает – осуществляется передача данных со скоростью
100Мбит/с.
Не горит – 10Мбит/с
