Osnovo OMC-100-11X/I [6/8] Монтаж
![Osnovo OMC-100-11X/I [6/8] Монтаж](/views2/1228812/page6/bg6.png)
Линия повреждена,
или на другой стороне
НЕТ работающего
устройства
На другой стороне
линии ЕСТЬ
работающее
устройство
Нет
Нет
На другой стороне
линии ЕСТЬ
работающее
устройство
На другой стороне
линии ЕСТЬ
работающее
устройство
Да
Да

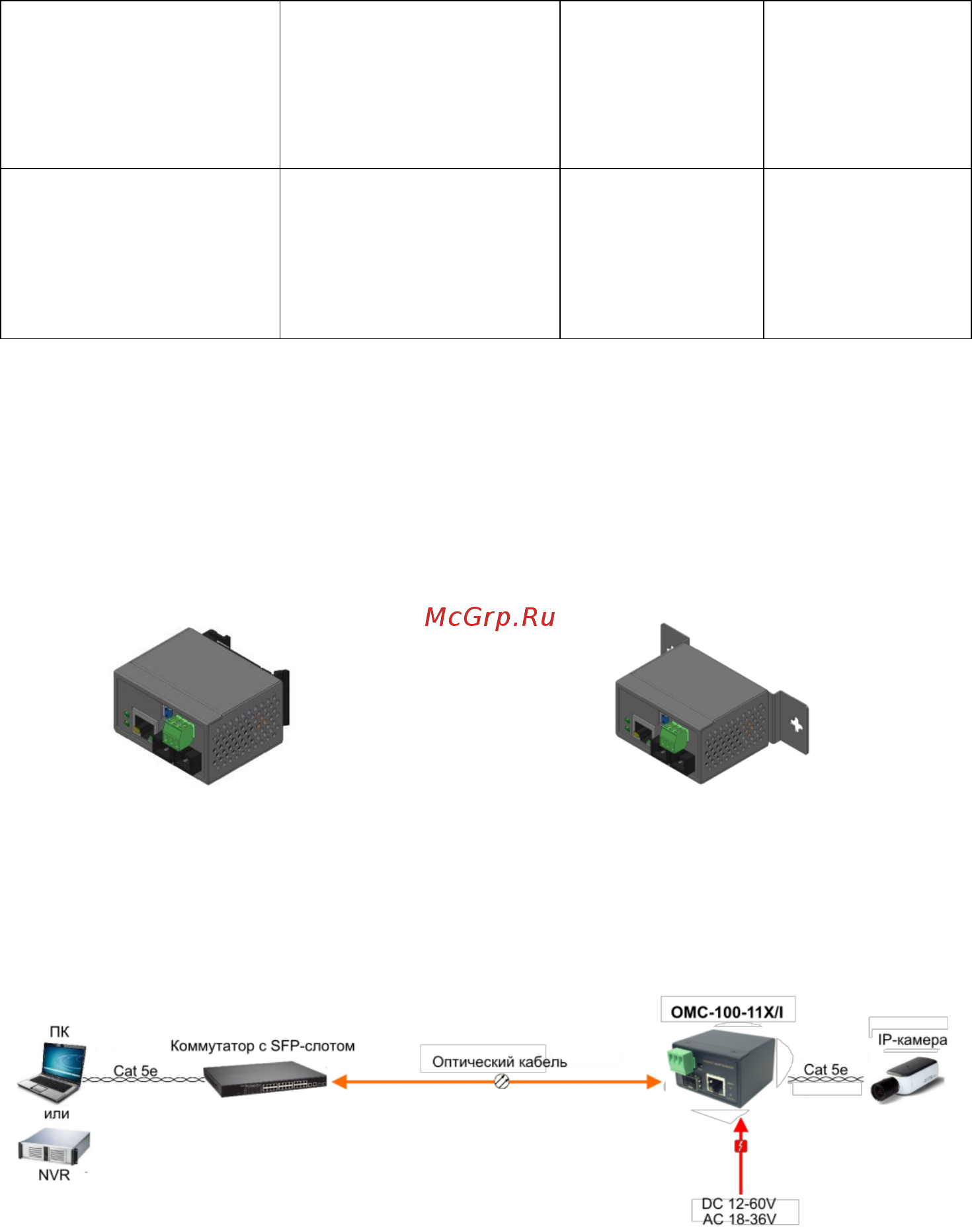

Монтаж
OMC-100-11X/I может быть установлен на din-рейку или
прикреплен на стену. Крепеж для обоих вариантов монтажа входит в
комплект поставки изделия (рис.5. А, Б).
А Б
Рис. 5 Варианты крепления OMC-100-11X/I
Схема подключения
Рис. 6 Схема подключения OMC-100-11X/I
