Osnovo OMC-1000-11S5b [4/5] Схема подключения

Таб. 1 Элементы медиаконвертеров OMC-1000-11S5a (OMC-1000-11S5b)

№

Наименование

Назначение

1000M

Горит при передаче данных по кабелю

витой пары со скоростью 1000 Мбит/c.

FX Link/Act

Горит при успешном соединении

оптического кабеля с устройством.

Мигает при передаче FX трафика

FDX

Горит при работе оптического порта в

режиме полный дуплекс.

Не горит при работе полудуплекс.

PWR

Горит при подключенном питании

устройства.

TX Link/Act

Горит при успешном соединении TP кабеля с

удаленным устройством.

Мигает при передаче TX трафика

100M

Горит при передаче данных по кабелю

витой пары со скоростью 100 Мбит/c.

TX (RX)

Разъём подключения оптического кабеля.

RJ45

Разъём подключения кабеля витой пары.

DC 5V

Разъём подключения блока питания.

Схема подключения

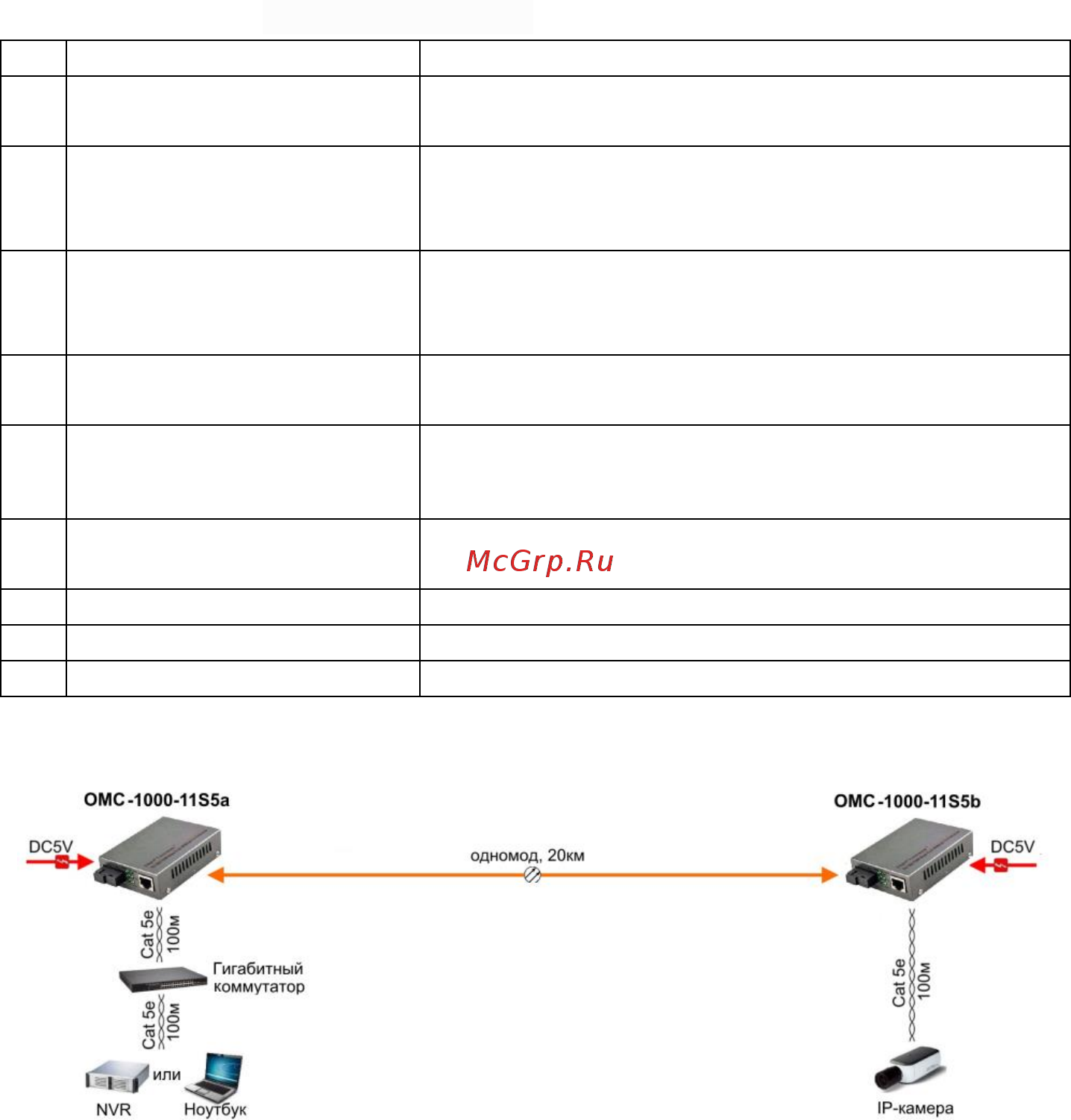

Рис. 4 Схема подключения медиаконвертеров OMC-1000-11S5a и OMC-

1000-11S5b

Порядок подключения устройства:

1. Отключите питание оборудования, к которому будет подключен

медиаконвертер.

2. Подключите оптический кабель медиаконвертеров к оптической сети.

Оптические разъемы медиаконвертера должны соответствовать

подключаемым кабелям.

3. Подключите UTP кабель от оконечного оборудования к портам RJ-45

медиаконвертеров.
