Osnovo OMC-1000-11HX/I [6/9] Схема подключения

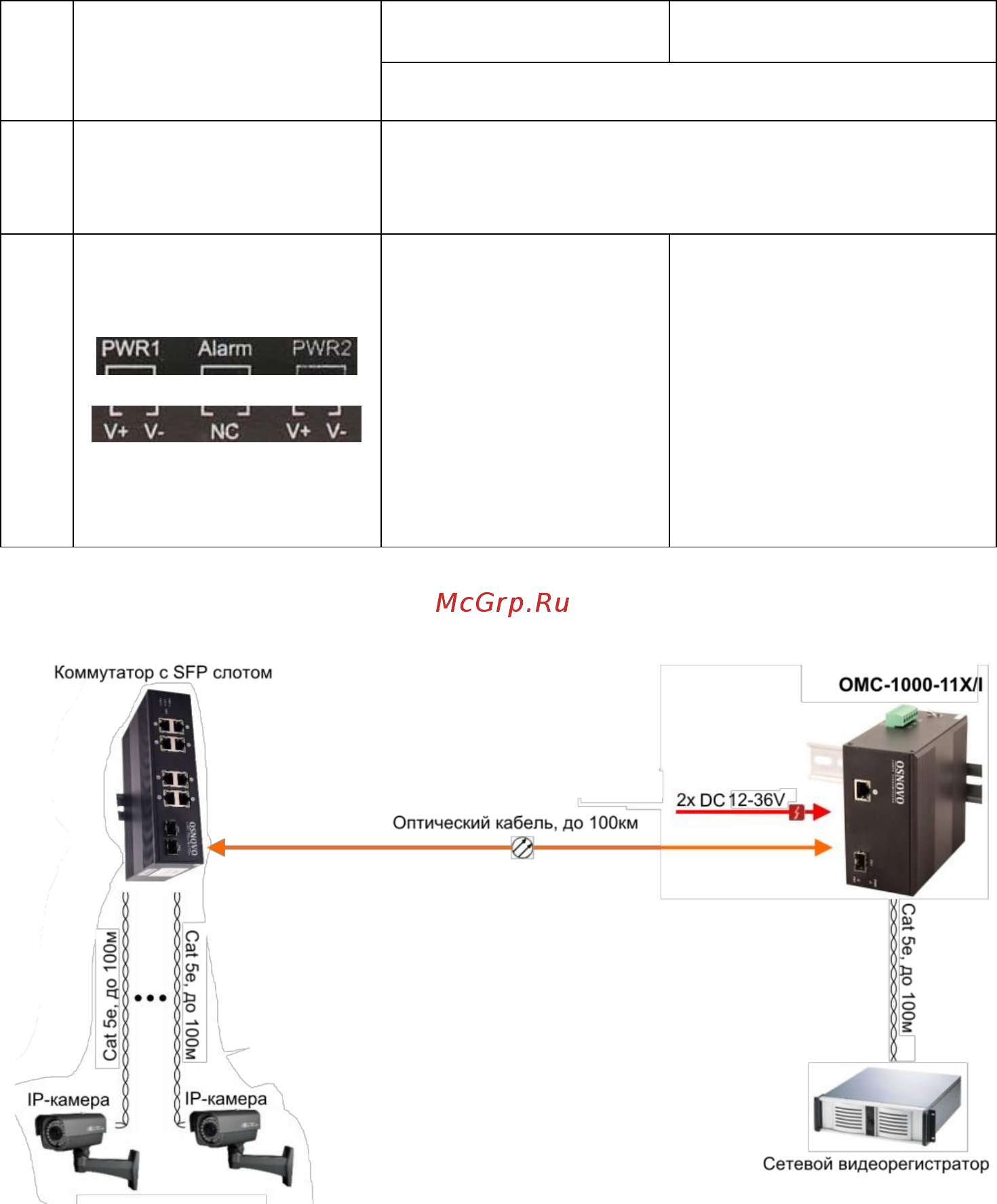

Таб. 1 Медиаконвертеры OMC-1000-11X/I, OMC-1000-11HX/I, назначение

разъемов на боковой панели

№

п/п

Обозначение

OMC-1000-11X/I

OMC-1000-11HX/I

Назначение

Клемма для заземления корпуса

коммутатора.

Клеммная колодка

6pin для

подключения блока

питания (в комплект

поставки не входит)

DC 12-36V

PWR1 V+V- (1й БП)

PWR2 V+V- (2й БП)

Alarm NC(не

используется)

Клеммная колодка 6pin

для подключения

блока питания (в

комплект поставки не

входит) DC 48-53V

V1+V1- (1й БП)

V2-V2+ (2й БП)

Alarm NC(не

используется)

Схема подключения

Рис.4 Типовая схема подключения медиаконвертера OMC-1000-11X/I
