Osnovo SFP-S5b/FI [4/7] Назначение контактов

Таб. 1 SFP-модули, назначение разъемов

№

п/п

Назначение

Разъем SC для подключения оптического кабеля. На фото закрыт

заглушкой.

Штекер SFP для установки в слот SFP

(напр. на коммутаторе).

Назначение контактов

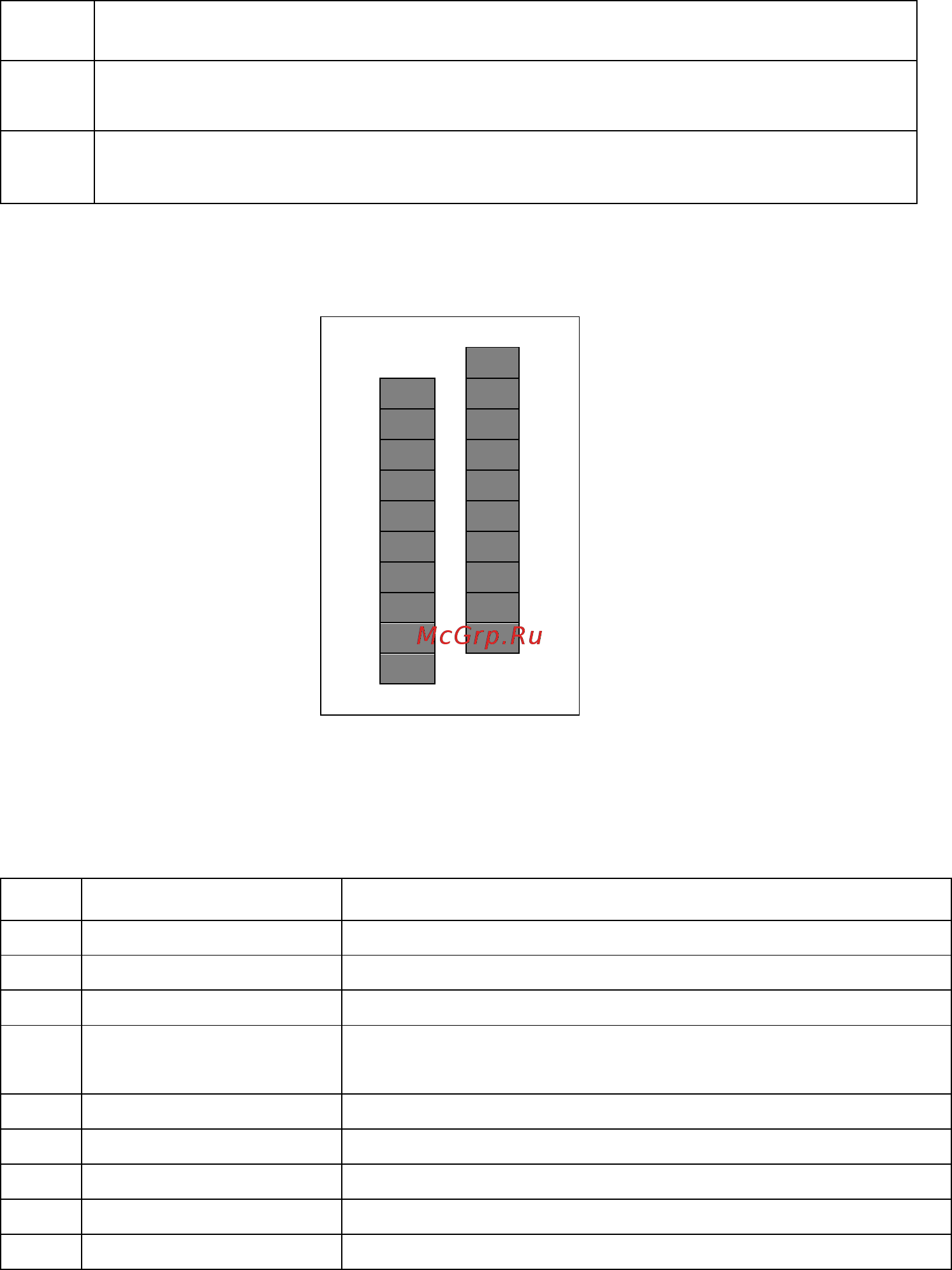

Рис. 3 Распиновка SFP-слота

Таб. 2 Назначение контактов SFP слота устройств

Наименование

Назначение

VeeT

Заземление передатчика

TX Fault

Индикация неисправности передатчика

TX Disable

Отключение передатчика

MOD-DEF2

SDA последовательный сигнал передачи

данных

MOD-DEF1

SCL последовательный синхронный сигнал

MOD-DEF0

Индикация наличия трансивера

Rate Select

Не используется

LOS

Потеря сигнала

VeeR

Заземление приемника
