4.8.По окончании работы отключите оборудование от электросети.
4.9.Оберегайте шнур электропитания от механических повреждений.
4.10.Перед началом работы убедитесь в отсутствии электропроводки в
бетонных конструкциях.
Внимание:
Заземление обязательно!
5. КРАТКОЕ ОПИСАНИЕ
5.1.Силовая установка представляет собой электродвигатель с
заданной мощностью и числом оборотов. Запуск двигателя
осуществляется при помощи пускателя.
5.2.На корпусе электродвигателя имеется ручка переключения передач
осуществляющая переключение режимов работы (CSN-254, CSN-355)
(переключать скорость только при полной остановке двигателя).
5.3.Шпиндельный узел имеет резьбу для крепления алмазной коронки.
5.4.Транспортировочная ручка, расположенная на стойке, а также
транспортировочные колеса обеспечивают легкое перемещение
сверлильной машины.
5.5.С помощью рычага перемещения сверлильной головки
производится перемещение алмазной коронки на нужную глубину
сверления.
5.6.Рычаг установки угла наклона и планка установки угла наклона
позволяет регулировать угол сверления от 30 до 150 градусов (серия
Angle).
5.7.Основание должно быть зафиксировано на поверхности с помощью
анкерного болта.
4
6. ПОДГОТОВКА К РАБОТЕ
6.1.Просверлите отверстие под анкер. Удалите шлам из отверстия.
6.2.Установите анкер в отверстие. Закрепите болт в анкерном отверстии.
6.3.Закрепите с помощью анкерного болта основание сверлильной
машины с рабочей поверхностью. Произведите регулировку с помощью
болтов, расположенных в углах основания.
6.4.Проверьте контакт вилки питающего шнура с розеткой сети.
6.5.Убедитесь в наличии заземления.
6.6.Путем визуального осмотра убедитесь в отсутствии трещин, сколов
и раковин на режущем инструменте.
5

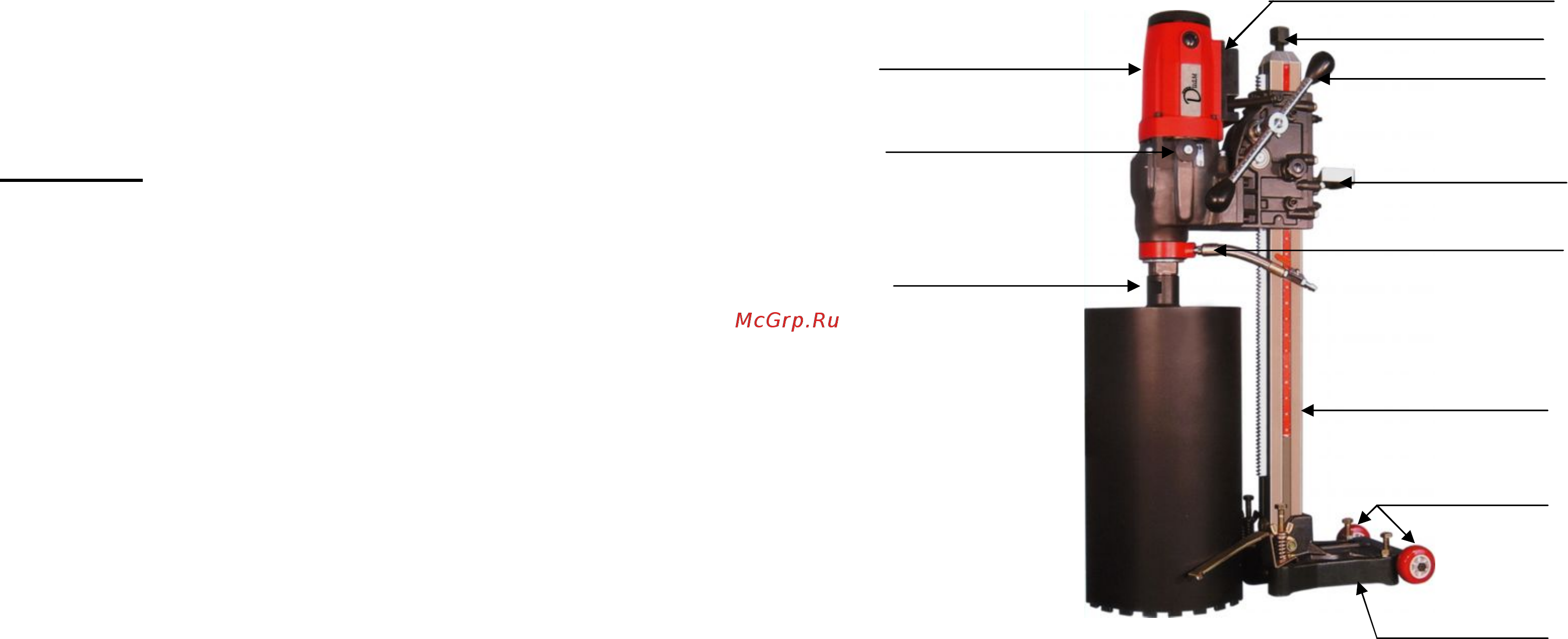

Основание
Переключение
передач
Шпиндельный узел
Стойка
Рычаг
перемещения
Пускатель
Двигатель
Узел подачи воды
Транспортировочн
ая
ручка
Транспортировочные
колеса
Распорный болт
