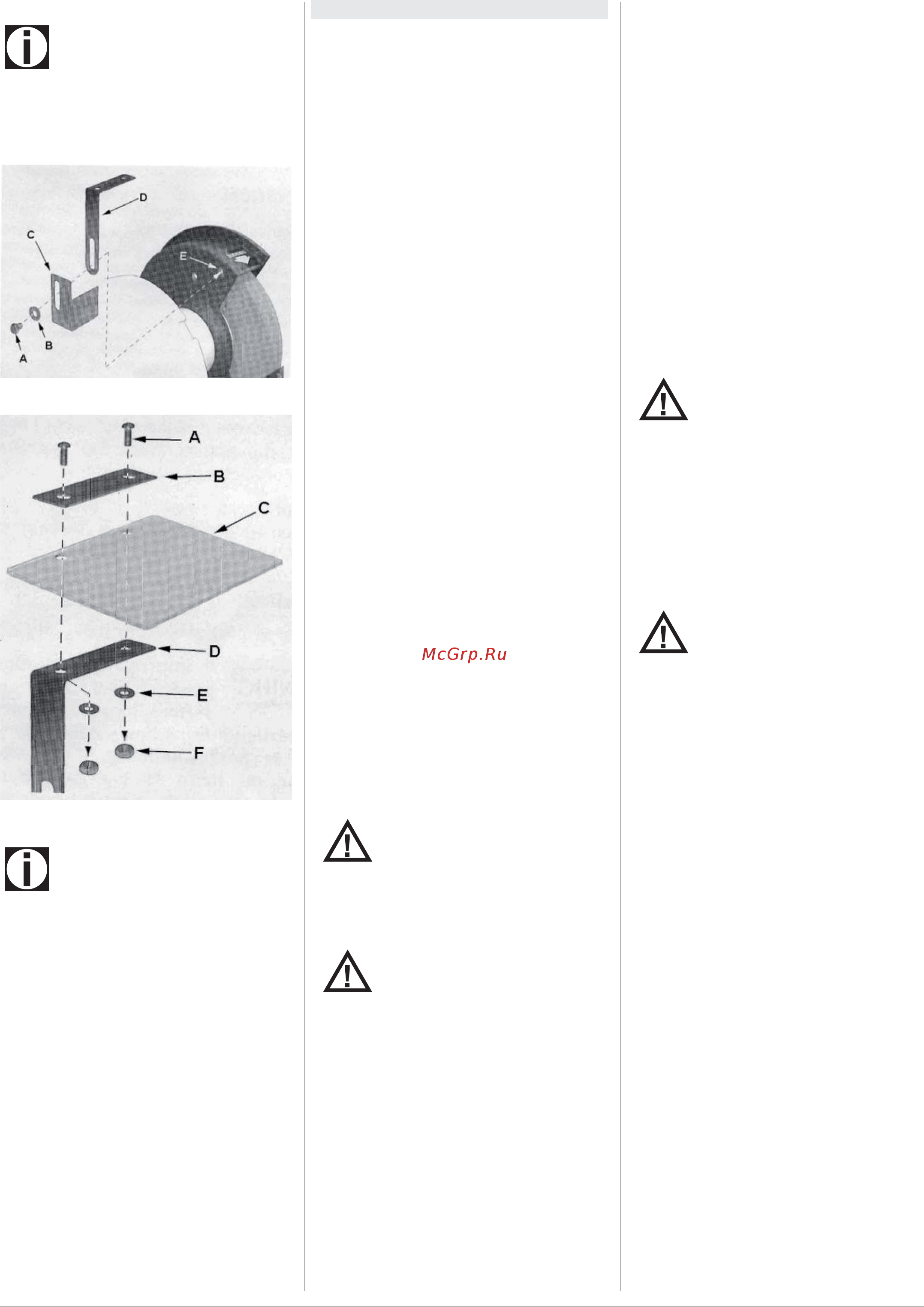

6 Электротехника Примечание По мере снашивания круга искрогаси тели необходимо регулировать чтобы сохранить зазор в размере 1 16 3 ВС 150 и и ВС 200 имеют напряжение 115 В 1 фаза Эти шлифовальные станка разработаны для использова ния в электрических цепях где розетки выглядят как на Рис А и имеют штырь заземления как показано на Рис А Электротехнические требования При подключении верстачного шли фовального станка к розетке источ ника питания розетка должна быть должным образом заземлена чтобы защитить оператора от поражения электрическим током Временный адаптер Рис В может ис пользоваться для подключения вилки с двумя штырями если подходящий розетки с заземлением нет В случае неполадок или поломки заземление предоставляет путь наи меньшего сопротивления для элек трического тока что снижает риск поражения электрическим током Этот станок оборудован электриче ским шнуром обладающим зазем лением корпуса оборудования для розетки которая должным образом установлена и заземлена в соответ ствии со всеми местными кодексами и порядками Этот шлифовальный станок оснащен силовым проводом Неправильное подключение проводни ка для заземления корпуса оборудова ния может привести к риску поражения электрическим током Проводник с изоляцией имеющей зе леную наружную поверхность с жел тыми полосами или без них является проводником для заземления корпуса оборудования Если необходим ремонт или замена электрического шнура или вилки не подключайте проводник заземления корпуса оборудования к выходам под напряжением Рис 3 Предостережение Установка заточного станка Чтобы избежать смещения шлифо вального станка во время работы его необходимо надежно зафиксировать на рабочей поверхности или на шли фовальной стойке Выровняйте отверстия на шлифоваль ном станке с заранее просверленны ми отверстиями на верстаке или на шлифовальной стойке Вставьте болты через отверстия и затяните их используя шайбы и гайки не прилагаются Не прикасайтесь к штепселям вилки силового шнура когда вставляете или вынимаете его из розетки Важно Если вы не уверены что ваша розетка правильно заземлена это должен про верить квалифицированный электрик Соединительный кабель или уд линитель от автомата защиты и от источника электропитания до станка должен быть не менее 3x1 5мм2 жела тельно медный трёхжильный с сече нием каждой жилы не менее 1 5мм2 Предостережение Удлинительные шнуры Используйте только трехжильные удлинительные шнуры у которых имеются штепсельные вилки стремя плоскими контактными штырями с заземлением и стремя отверстиями в которые можно воткнуть эту вилку Немедленно меняйте или ремонти руйте поврежденный или изношенный шнур Предостережение В случае неправильного заземления этот силовой инструмент может приве сти к серьезным травмам от пораже ния электрическим током в частности при использовании в сырых местах или рядом с водопроводом Если произойдет случай поражения электрическим током имеется по тенциальная возможность вторичной опасности того что ваши руки непро извольно вступят в контакт с вращаю щимся шлифовальным станком Электрические соединения Выступ зеленного цвета должен быть прикреплен к винту защитной пласти ны Прежде чем подключать источник питания убедитесь что выключатель находится в положении Выключено Вставьте силовой шнур в розетку 110 120В которая должным образом заземлена и защищена 14 амп предо хранителем или прерывателем цепи Защитные козырьки для глаз должны двигаться свободно но при этом оста ваться на месте после того как будут затянуты Повторите с другой стороны Временный адаптер должен ис пользоваться только до тех пор пока квалифицированным электриком не будет установлена должным образом заземленная розетка Используйте с этим продуктом только удлинительные шнуры перечислен ные 1Л_ Лабораторией по технике безопасности США Неправильное использование удли нительных шнуров может привести не неэффективной работе шлифоваль ного станка которая может привести к его перегреву Убедитесь что удлинительный шнур имеет характеристики производитель ности которые обеспечивают доста точную подачу тока к мотору Для подбора правильного сечения шнура для шлифовального станка используйте схему приведенную в Таблице 1 Верстачные шлифовальные станки Русский 5 Шлифовально заточной станок 3 ВС 150 200
