Разъемы кнопки и индикаторы

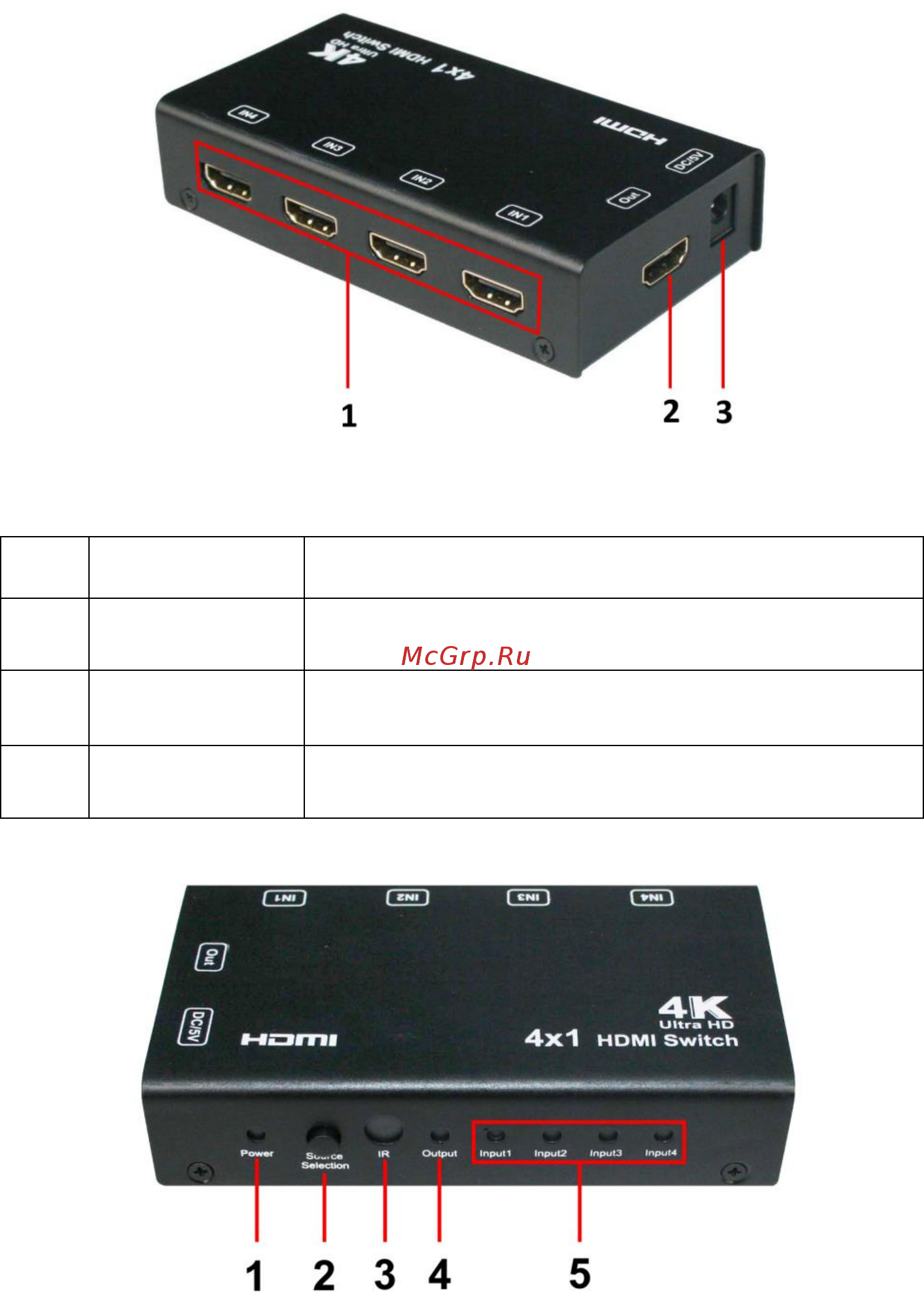

Рис. 3 Коммутатор HDMI SW-Hi401/1, разъемы
Таб.1 Назначение разъемов коммутатора HDMI SW-Hi401/1
№
п/п
Обозначение
Назначение
1
IN4 IN3 IN2 IN1
Разъемы HDMI-A для подключения 4
источников HDMI
2
Out
Разъем HDMI-A для подключения дисплея
(монитора) HDMI
3
DC/5V
Ðîç.2,1õ5ìì(DC5V) для подключения блока
питания DC 5V из комплекта поставки
Рис. 4 Коммутатор HDMI SW-Hi401/1, кнопки и индикаторы
