Рис. 2 Приёмник HDBaseT.

Элементы устройства

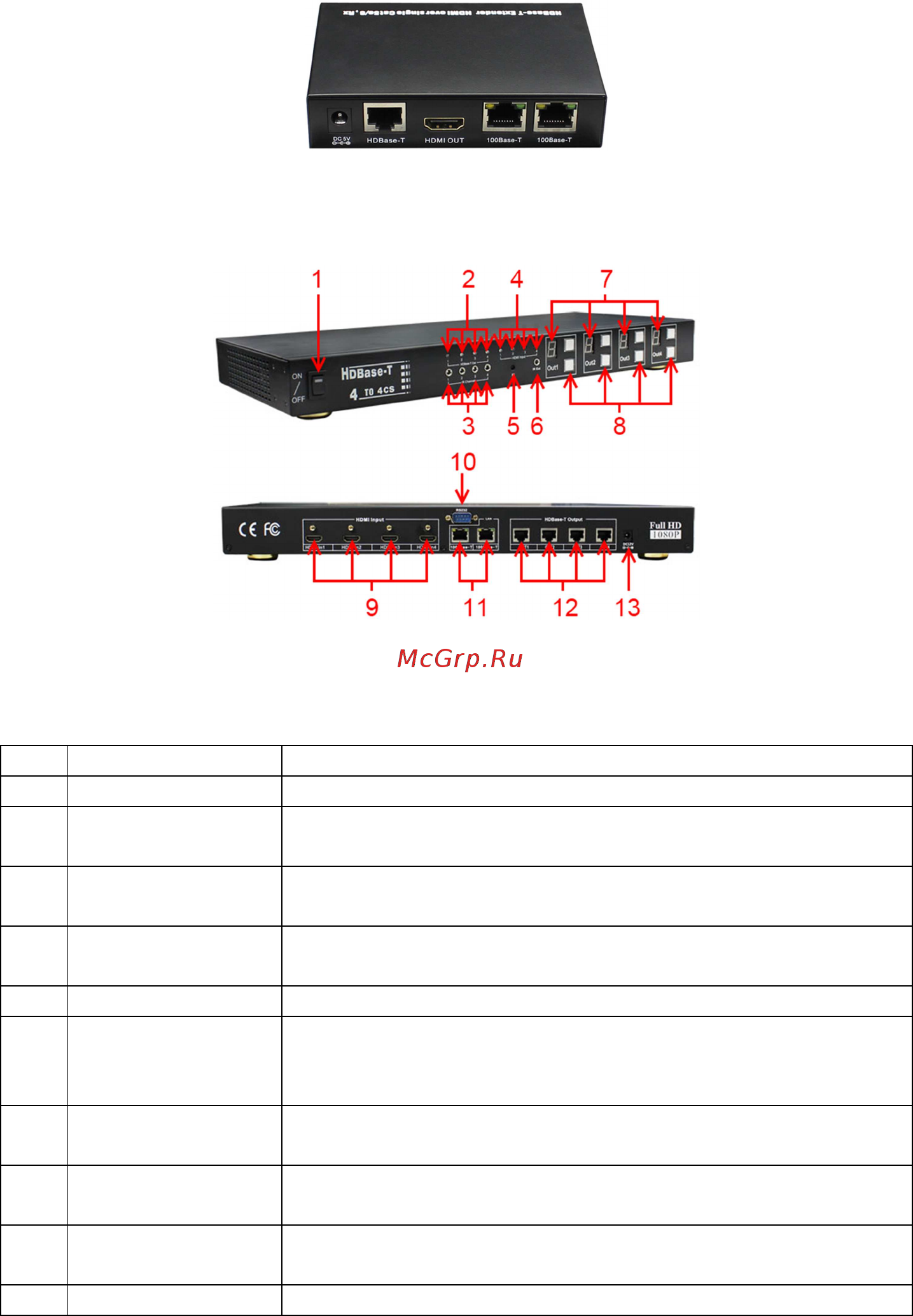

Рис. 3 Элементы коммутатора MX-Hi404BT.

Табл. 1 Элементы коммутатора

№

Наименование

Назначение

1 ON/OFF Переключатель ВКЛ / ВЫКЛ

2 HDBaseT Out

1-4

Индикаторы отображения подключённых выходов

HDBaseT

3 IR Output 1-4 Разъёмы TRS 3,5 мм для подключения

передатчиков ИК сигнала TA-iR

4 HDMI Input 1-4 Индикаторы отображения подключённых входов

HDMI

5 IR Приёмник ИК-сигналов управления коммутатором

6 IR Ext. Разъём TRS 3,5 мм для подключения выносного

ИК-приёмника при установке коммутатора в 19”

стойку.

7 Out1-Out4

(дисплеи)

Отображение входа подключённого к

соответствующему выходу

8 Out1-Out4

(кнопки)

Кнопки для коммутации входов и выходов

9 HDMI Input 1-4 Разъёмы HDMI Type A для подключения

источников сигнала

10 RS-232 Не используется
