Osnovo MX-Hi404BT Руководство по эксплуатации онлайн [4/7] 191455
![Osnovo MX-Hi404BT Руководство по эксплуатации онлайн [4/7] 191455](/views2/1229015/page4/bg4.png)
4
11 LAN Разъёмы RJ45 для подключения сетевых
устройств
12 HDBase-T
Output 1-4
Разъёмы RJ45 для подключения приёмников
HDBaseT
13 DC 12 V Разъём 5,5 мм для подключения блока питания

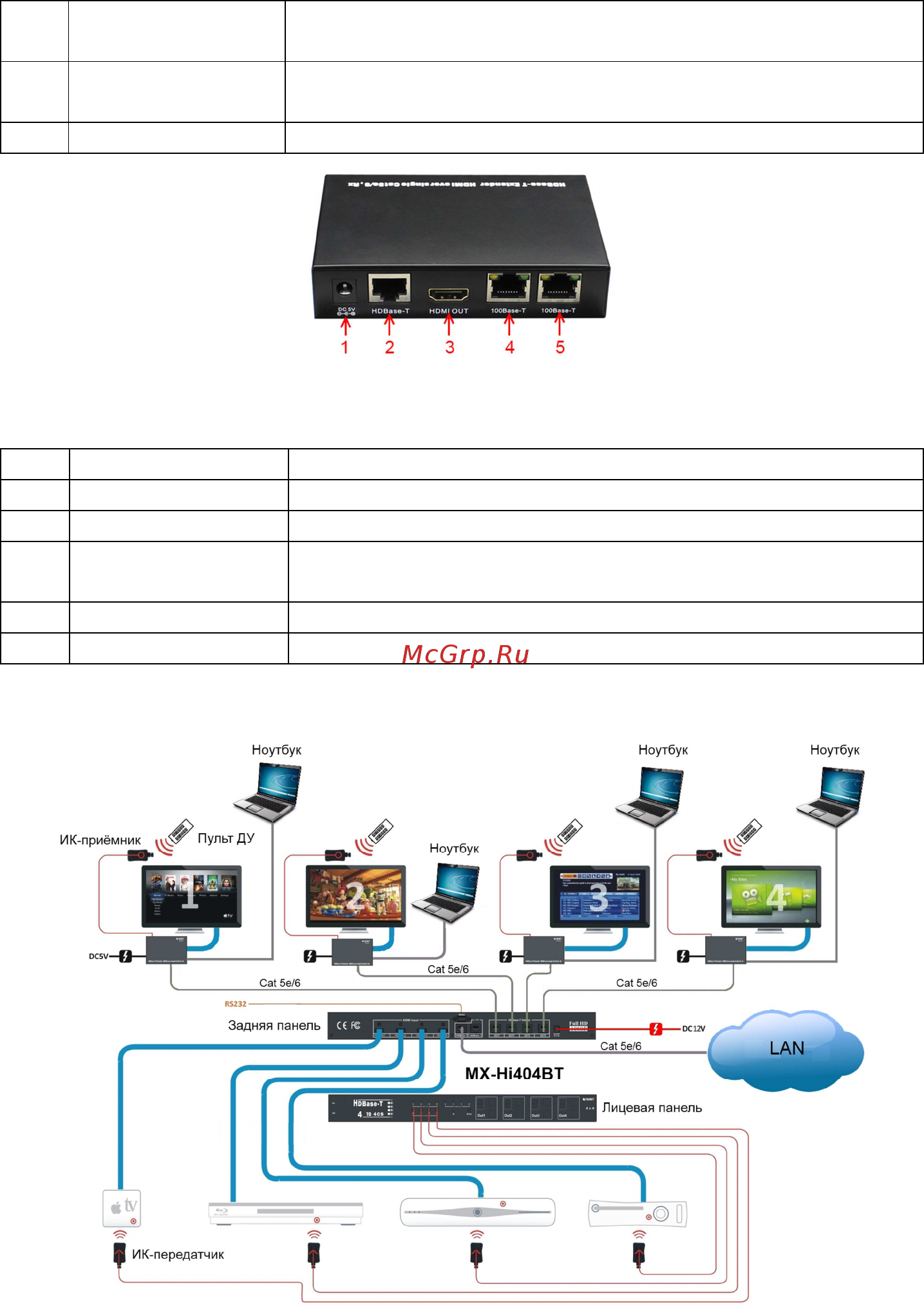

Рис. 4 Элементы приёмника HDBaseT.
Табл. 2 Элементы приёмника HDBaseT
№
Наименование
Назначение
1 DC 5 V Разъём 5,5 мм для подключения питания
2 HDBase-T Разъём RJ45 для подключения к коммутатору
3 HDMI Out Выходной разъём HDMI Type A приёмника
HDBaseT
4 100Base-T Разъём RJ45 для подключения сетевых устройств
5 100Base-T Разъём RJ45 для подключения сетевых устройств
Подключение
Рис. 5 Схема подключения коммутатора MX-Hi404BT.
