Порядок подключения MX-Hi404BT:

1. Подключите источники сигнала HDMI к коммутатору MX-Hi404BT

посредством HDMI-кабелей.

2. Подключите выходное оборудование (HDMI-мониторы, ТВ и т.п.)

к приёмникам HDBaseT (входят в комплект поставки).

3. При необходимости передачи ИК-сигнала, подключите ИК-

приёмники RA-iR к разъёмам TRS приёмников HDBaseT, а ИК-

передатчики TA-iR к разъёмам TRS на лицевой панели

коммутатора MX-Hi404BT.

4. Для передачи сигналов локальной сети или Internet подсоедините

коммутатор или другое сетевое устройство к разъёмам LAN

коммутатора MX-Hi404BT, а выходные устройства (ПК и т.п.) к

разъёмам 100Base-T приёмника.

5. Соедините коммутатор MX-Hi404BT с приёмниками с помощью

кабеля Cat 5e/6.

6. Подайте питание на все устройства.

7. Переведите переключатель на лицевой панели коммутатора в

положение ON.

Управление устройством

1. С помощью кнопок на лицевой панели устройства

Для выбора источника сигнала нажимайте кнопки 8 (рис. 3). Чтобы

переключиться к следующему источнику нажмите верхнюю кнопку, к

предыдущему – нижнюю. На дисплеях 7 (рис. 3) отображается номер

входного сигнала подключённого к данному выходу.

2. С помощью пульта ДУ

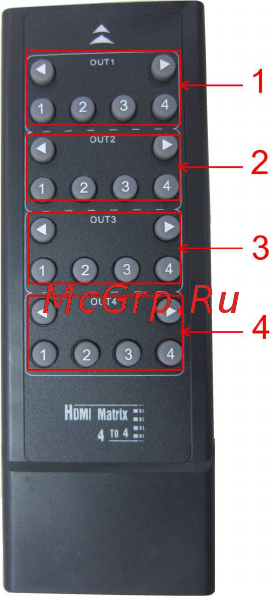

Рис. 6 Пульт ДУ коммутатора MX-Hi404BT.
