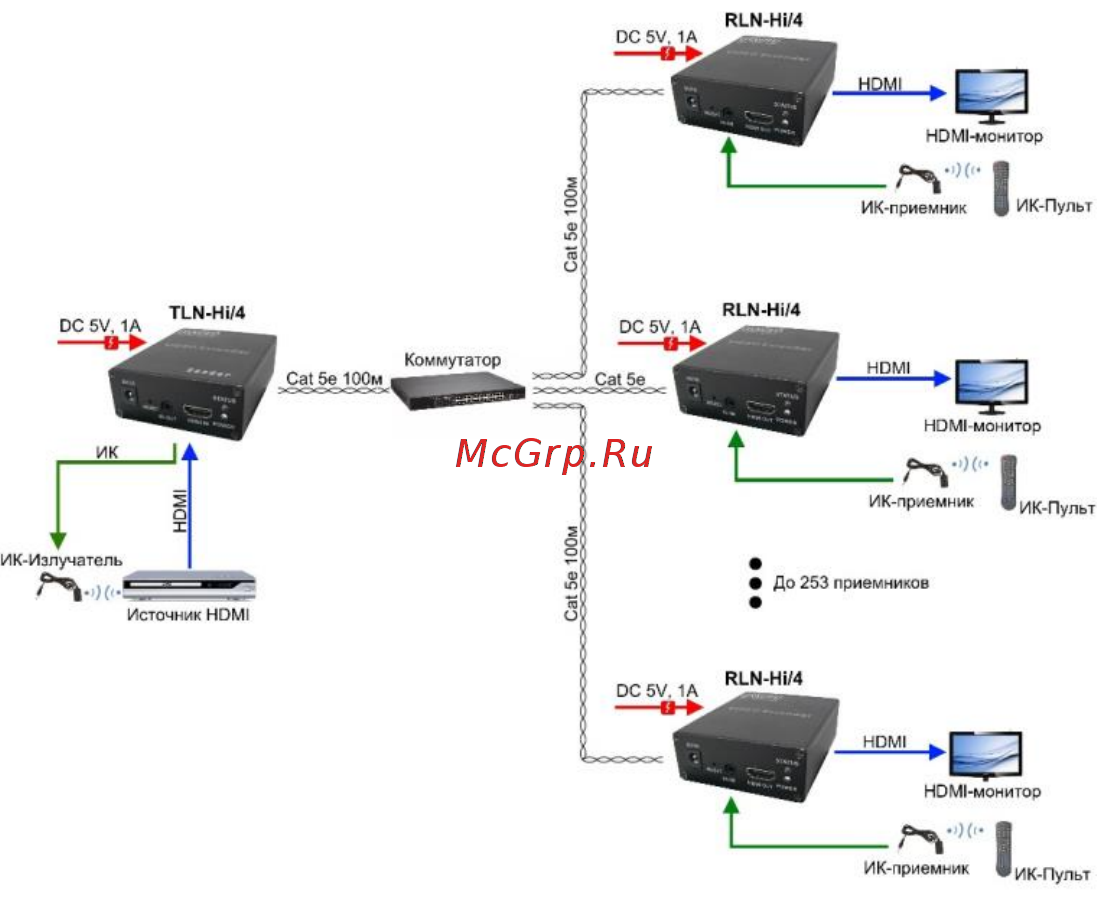

Рис.6 Схема подключения передатчика TLN-Hi/4 и приемника

RLN-Hi/4 к Сети с помощью сетевого коммутатора.

Порядок подключения («точка-точка»).

1. Соедините источник сигнала с передатчиком HDMI-кабелем. К

разъему IR OUT передатчика TLN-Hi/4 подключите кабель ИК-

излучателя.

2. Подключите передатчик к приёмнику с помощью кабеля витой пары.

Подключите БП к передатчику и приемнику.

3. Подключите монитор к приёмнику, используя HDMI-кабель. К

разъему IR IN приемника RLN-Hi/4 подключите кабель ИК-

приемника.

4. Подайте питание на подключенное оборудование.

Внимание

Расстояние между ИК-приемником управляемого устройства и ИК-

излучателем, между пультом ДУ и ИК-приемником. размещенном на

кабеле, не должно превышать 5см.
