Порядок подключения для работы по Сети.

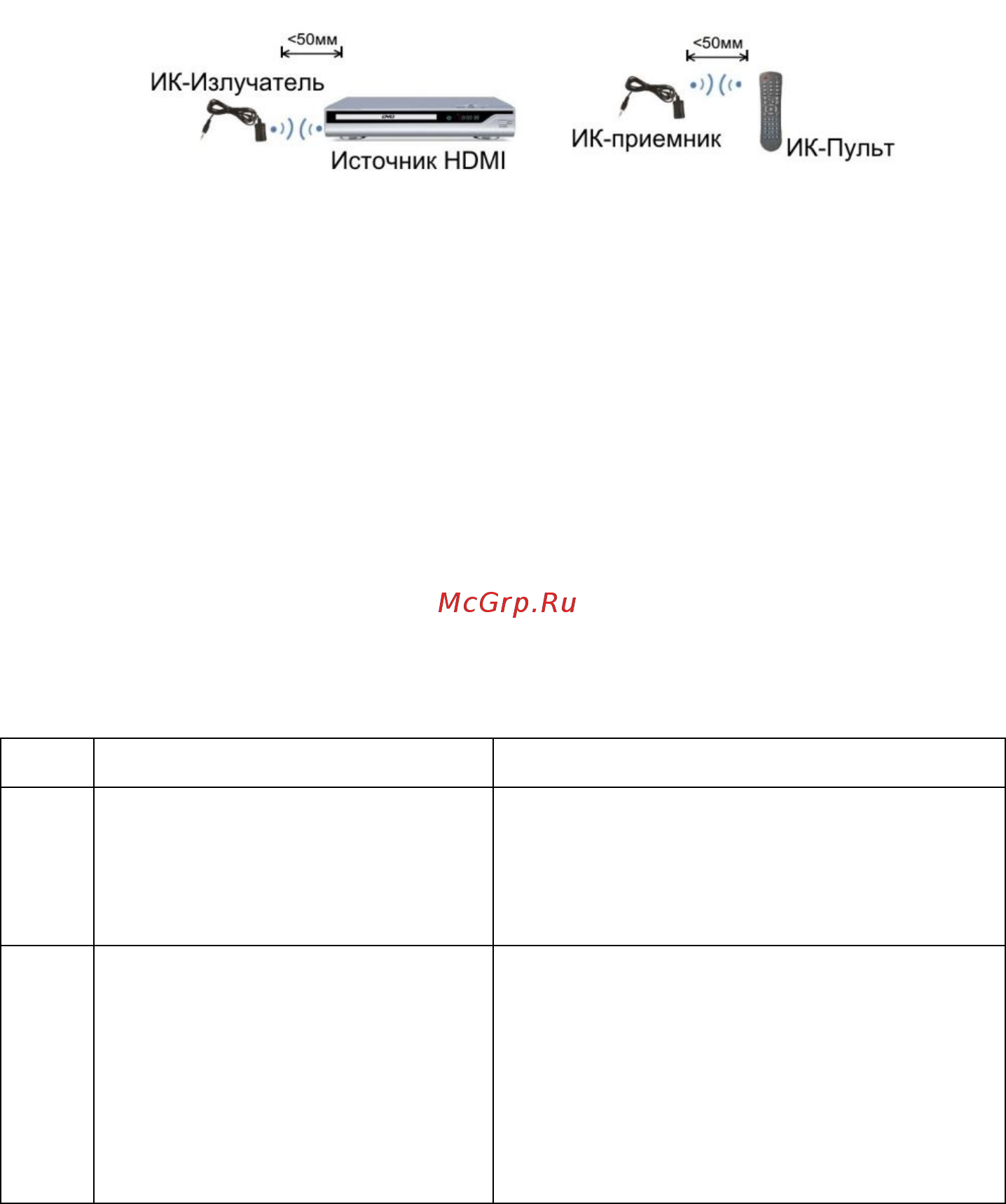

1. Соедините источник видеосигнала HDMI-кабелем с передатчиком. К

разъему IR OUT передатчика TLN-Hi/4 подключите кабель ИК-

излучателя.

2. Подключите БП к передатчику.

3. Подключите передатчик к сетевому коммутатору кабелем витой

пары. Подключите приемник/приемники к Сети. Подайте питание на

сетевые коммутаторы.

4. Подключите монитор/мониторы к приемнику/приемникам. К разъему

IR IN приемника RLN-Hi/4 подключите кабель ИК-приемника.

Подключите БП к приемникам.

5. Подайте питание на все подключенные устройства.

Табл. Возможные проблемы и способы их устранения

№№

Проблема

Причина. Способ устранения

Не горит индикатор Power

Не подается питание на устройство.

Проверьте исправность сетевого

адаптера и наличие напряжения в

сети.

Индикатор Status не горит

или горит постоянно

1. Не подается питание на

устройство. Проверьте исправность

сетевого адаптера и наличие

напряжения в сети.

2. Проверьте целостность кабеля

витой пары, правильность

распиновки/подключения RJ-45.
