Osnovo TLN-HiKM/1+RLN-HiKM/1 [6/10] Схема подключения

Таб. 1 RLN-HiKM/1, разъемы и индикаторы передней и задней панели

№ п/п

Обозначение

Назначение

DC 9V

Разъем для подключения блока питания

9V/1A из комплекта поставки

HDMI OUT

Разъем HDMI-A для подключения

передатчика к монитору HDMI.

USB OUT

2 Разъема USB-A для подключения

клавиатуры и мыши с помощью которых

будет осуществлено удаленное управление.

Power

LED-Индикатор питания. Горит красным если

подключен блок питания. Не горит – питание

отсутствует.

Status

LED-Индикатор наличия соединения между

приемником и передатчиком. Горит зеленым

– если соединение установлено. Не горит –

соединение отсутствует или устройство

неисправно.

IR-IN

Разъем TRS 3.5 для подключения ИК

приемника

RJ-45

Разъем RJ-45 для подключения кабеля витой

пары между приемником и передатчиком

Схема подключения

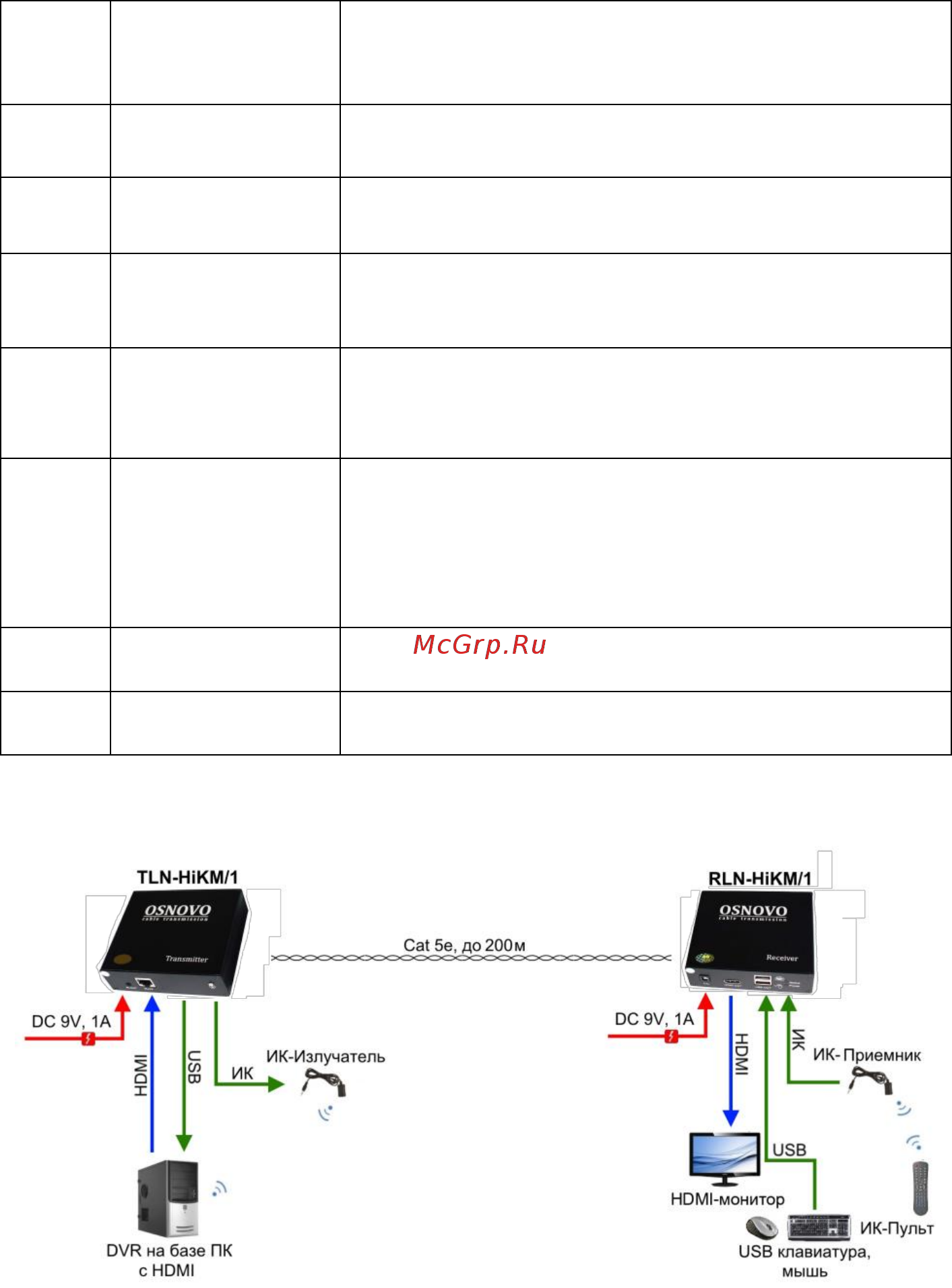

Рис.4 Схема подключения комплекта TLN-HiKM/1+RLN-HiKM/1 в режиме

«точка – точка».
