Разъёмы

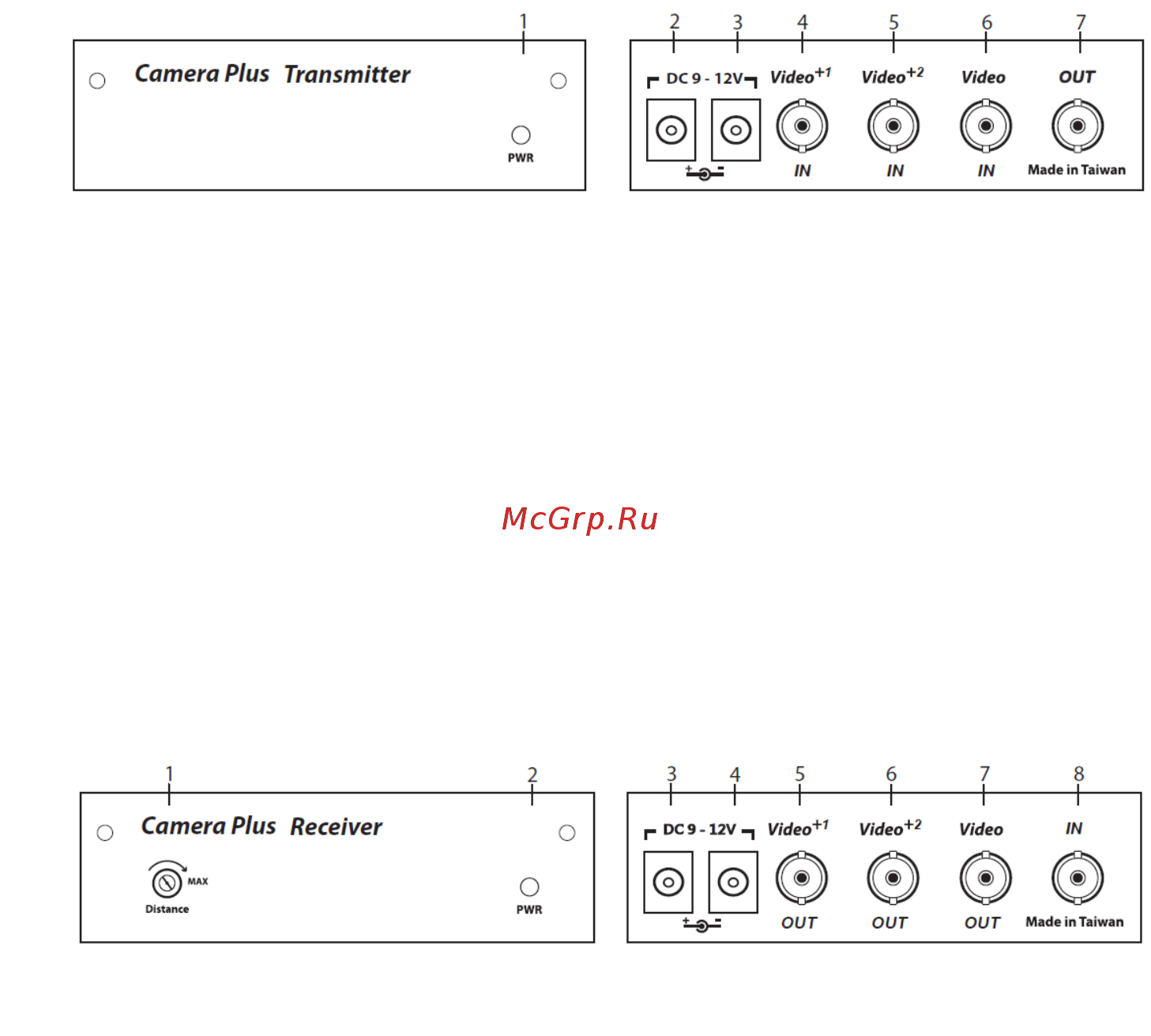

Рис. 5 Разъёмы модулятора M3.
1. Индикатор питания (при наличие питания горит зеленым).
2. Разъём подключения блока питания DC12V.
3. Сквозной выход питания DC12V.
4. BNC-вход для первой камеры.
5. BNC-вход для второй камеры.
6. BNC-вход для третьей камеры.
7. BNC-выход для передачи сигнала к демодулятору.
Рис. 6 Разъёмы демодулятора DM3.
1. Настройка расстояния передачи.
2. Индикатор питания (при наличие питания горит зеленым).
3. Разъём подключения блока питания DC12V.
4. Сквозной выход питания DC12V.
5. BNC-выход от первой камеры.
6. BNC-выход от второй камеры.
7. BNC-выход от третьей камеры.
8. BNC-вход для приёма сигнала от модулятора.
