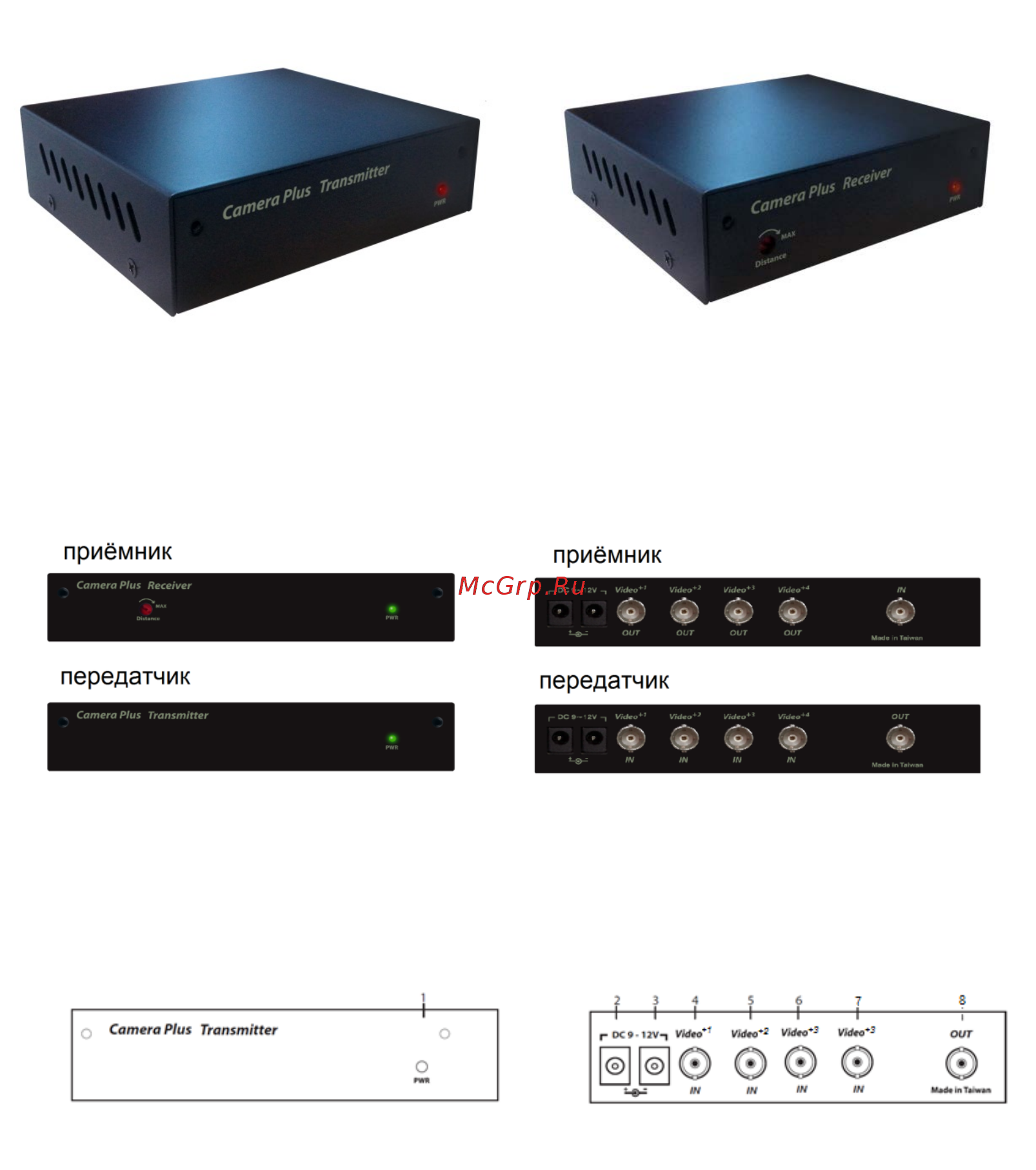

Внешний вид

Рис. 1 Внешний вид M4E

Рис. 2 Внешний вид DM4E

Рис. 3 Вид спереди M4E + DM4E

Рис. 4 Вид сзади M4E + DM4E

Разъёмы

Рис. 5 Разъёмы передатчика M4E.

1. Индикатор питания (при наличии питания горит зеленым).

2. Разъём подключения блока питания DC12V.

3. Сквозной выход питания DC12V.
