4. BNC-вход для первой камеры.

5. BNC-вход для второй камеры.

6. BNC-вход для третьей камеры.

7. BNC-вход для четвертой камеры.

8. BNC-выход для передачи сигнала к приёмнику.

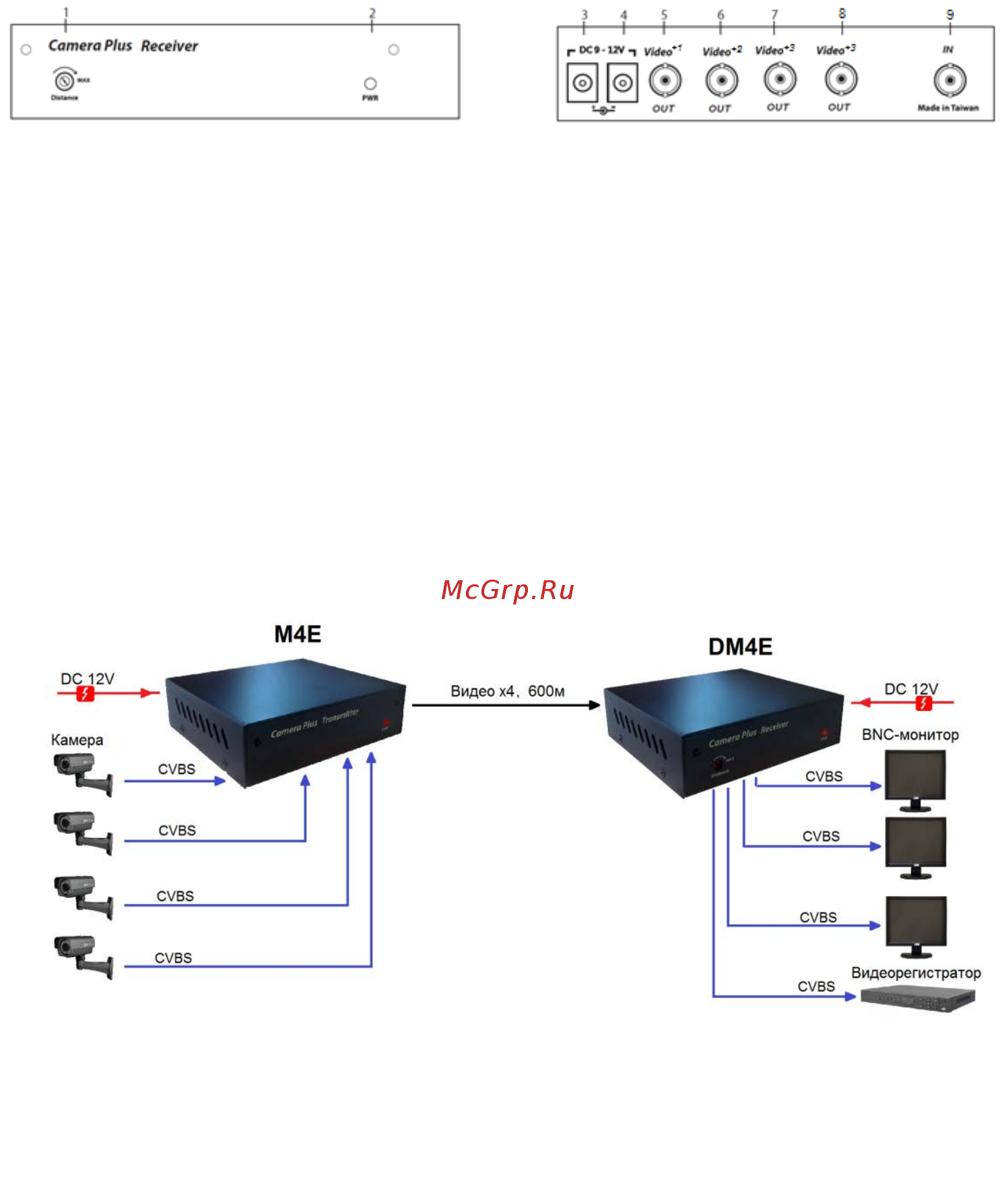

Рис. 6 Разъёмы приёмника DM4E.

1. Настройка расстояния передачи.

2. Индикатор питания (при наличии питания горит зеленым).

3. Разъём подключения блока питания DC12V.

4. Сквозной выход питания DC12V.

5. BNC-выход от первой камеры.

6. BNC-выход от второй камеры.

7. BNC-выход от третьей камеры.

8. BNC-выход от четвёртой камеры.

9. BNC-вход для приёма сигнала от передатчика.

Схема подключения

Рис. 7 Схема подключения передатчика M4E и приёмника DM4E.
