Osnovo D-H104 [3/4] Разъемы и индикаторы
![Osnovo D-H104 [3/4] Разъемы и индикаторы](/views2/1229071/page3/bg3.png)
Разъемы и индикаторы

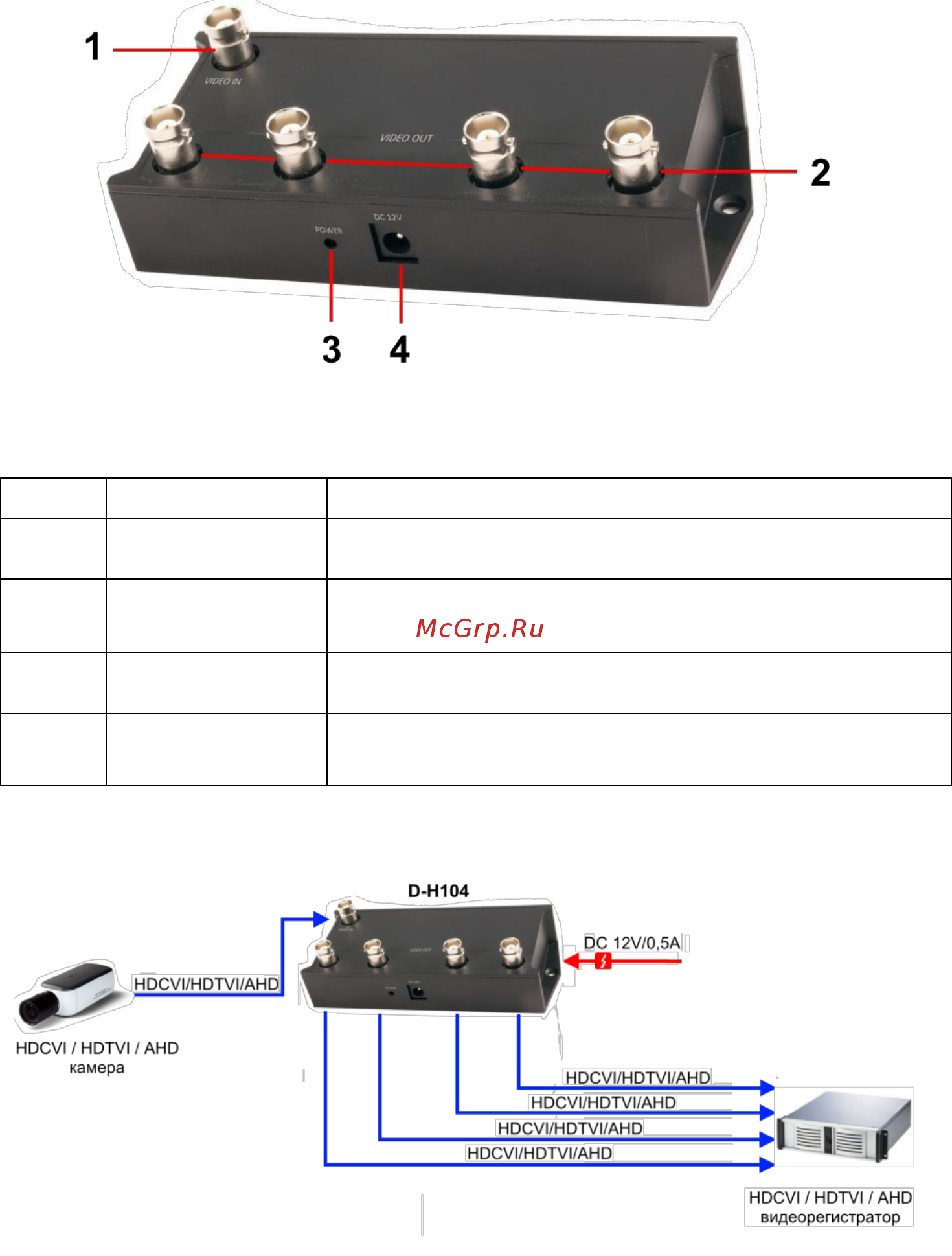

Рис. 2 Разветвитель D-H104, разъемы и индикаторы
Таб. 1 Разветвитель D-H104, назначение разъемов и индикаторов
№ п/п
Обозначение
Назначение
1
Video In
Разъем BNC для подключения камеры HDCVI /
HDTVI / AHD
2
Video Out
4xBNC разъема для подключения к монитору
или видеорегистратору
3
Power
LED-индикатор питания. Горит красным, если
питание есть. Не горит – питание отсутствует.
4
DC 12V
Разъем для подключения блока питания из
комплекта поставки (DC 12V / 1A)
Схема подключения
Рис.3 Схема подключения разветвителя D-H104
