Osnovo M-Ha2/1+DM-Ha2/1 [5/6] Внимание

Таб. 2 Приемник DM-Ha2/1, разъемы, индикаторы и элементы

регулировки передней и задней панели

№ п/п

Обозначение

Назначение

Video +

1й Разъем BNC для подключения к AHD –

видеорегистратору.

Video

2й Разъем BNC для подключения к AHD –

видеорегистратору.

max

Distance

Элемент регулировки, позволяющий

изменять качество полученного изображения

в зависимости от расстояния.

Разъем BNC для подключения коаксиального

кабеля между приемником и передатчиком.

PWR

LED-Индикатор питания. Горит зеленым –

подключен блок питания. Не горит – питание

отсутствует или блок питания поврежден.

DC 12V

+ -

Разъем для подключения блока питания

12V/1A из комплекта поставки.

Схема подключения

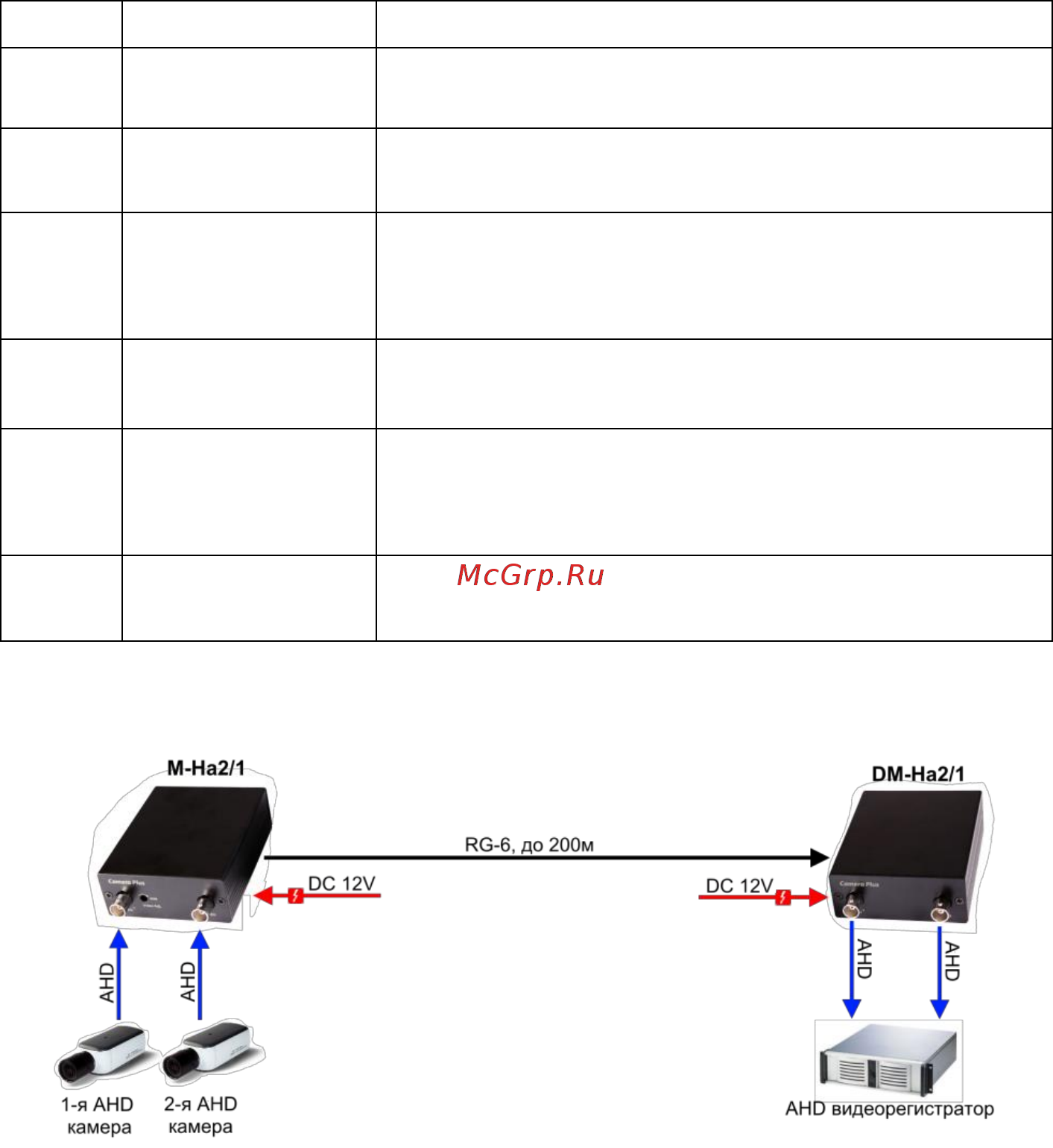

Рис.4 Типовая схема подключения комплекта M-Ha2/1+DM-Ha2/1

Внимание!

После подключения комплекта M-Ha2/1+DM-Ha2/1 рекомендуется

подобрать положение элементов регулировки на приемнике и

передатчике для получения максимального качественного изображения

с AHD камер без искажения и помех.
