Osnovo SP-IP24/1000PR [5/18] Монтаж и подключение

Разъемы

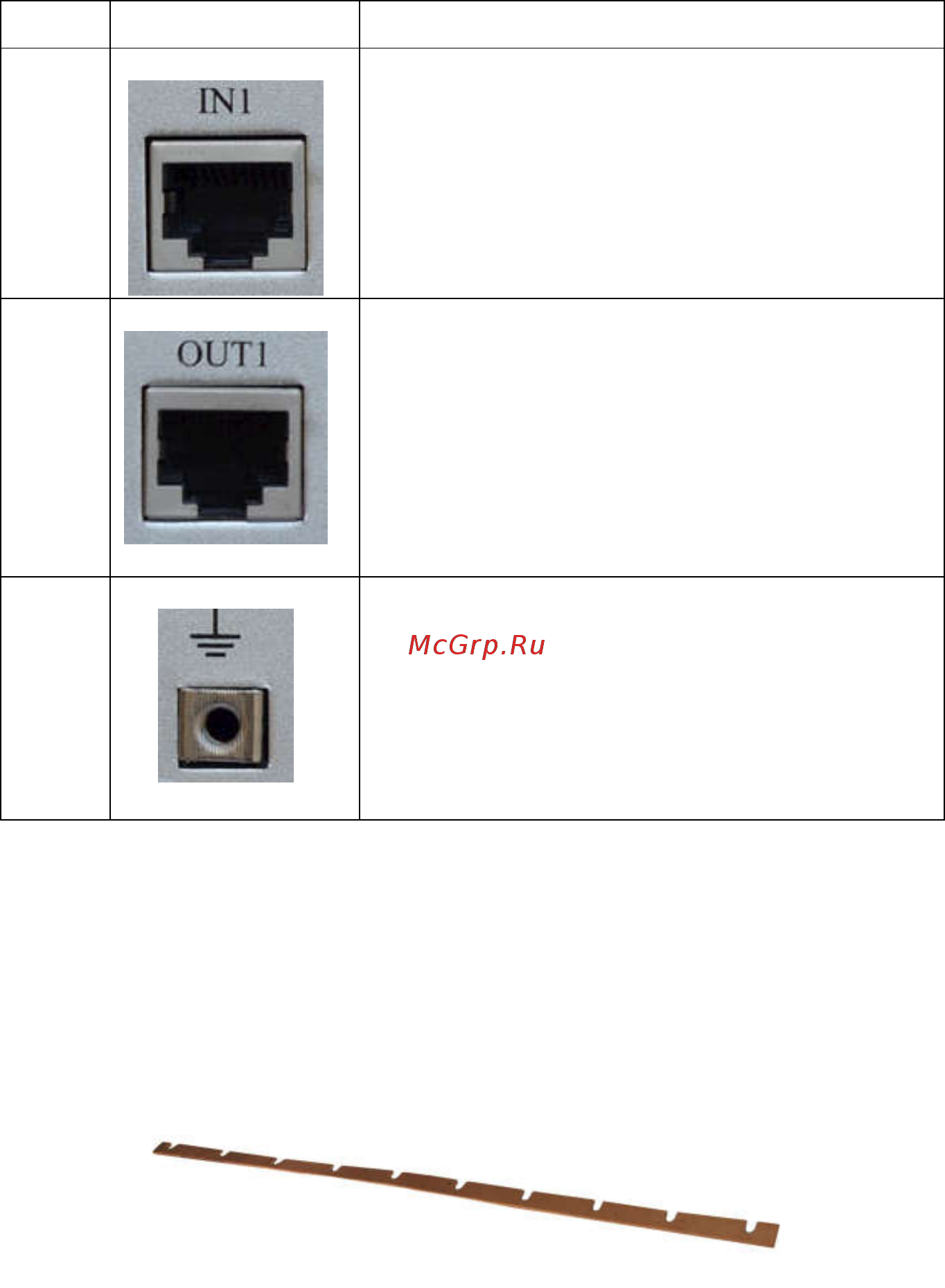

Табл.1 Маркировка и назначение разъемов

№№ Обозначение Назначение

Разъем подключения линейного кабеля,

соединяющего локальное и удаленное

устройства передачи сигналов.

Разъем подключения защищаемого

оборудования

Разъем подключения кабеля заземления

Монтаж и подключение

Устройства грозозащиты SP-IP/1000D, SP-IP/1000PD могут

крепиться на din-рейку. При таком способе крепления

целесообразно соединить контакты заземления устройств

грозозащиты заземляющей шиной (приобретается отдельно) (рис.7).
