Osnovo SP-IP4/100 [5/13] Монтаж и подключение

Разъемы

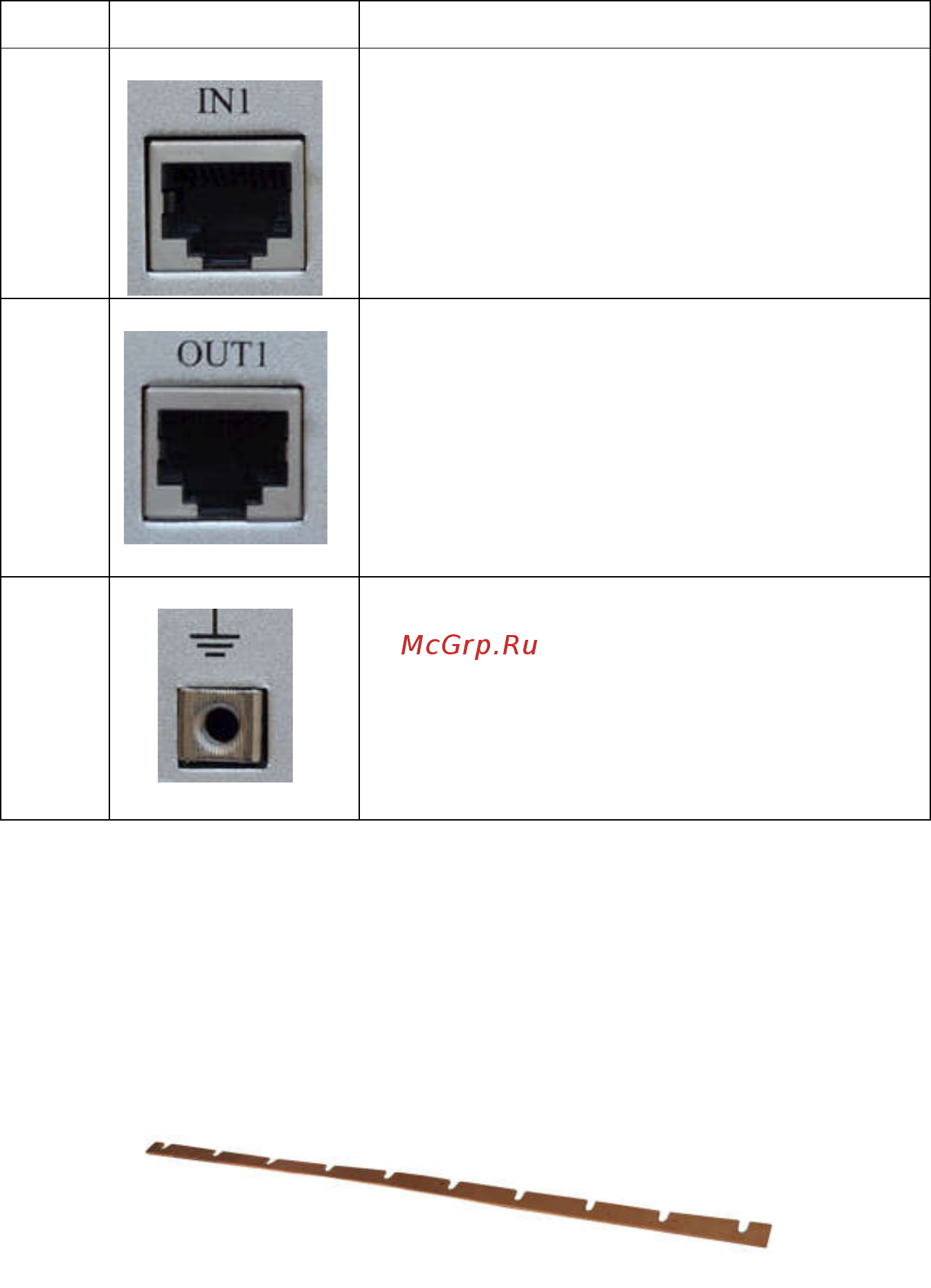

Табл.1 Маркировка и назначение разъемов

№№ Обозначение Назначение

Разъем подключения линейного кабеля,

соединяющего локальное и удаленное

устройства передачи сигналов.

Разъем подключения защищаемого

оборудования

Разъем подключения кабеля

заземления

Монтаж и подключение

Устройства грозозащиты SP-IP/100D, SP-IP/100PD могут крепиться

на din-рейку. При таком способе крепления целесообразно

соединить контакты заземления устройств грозозащиты

заземляющей шиной (приобретается отдельно) (рис.8).
