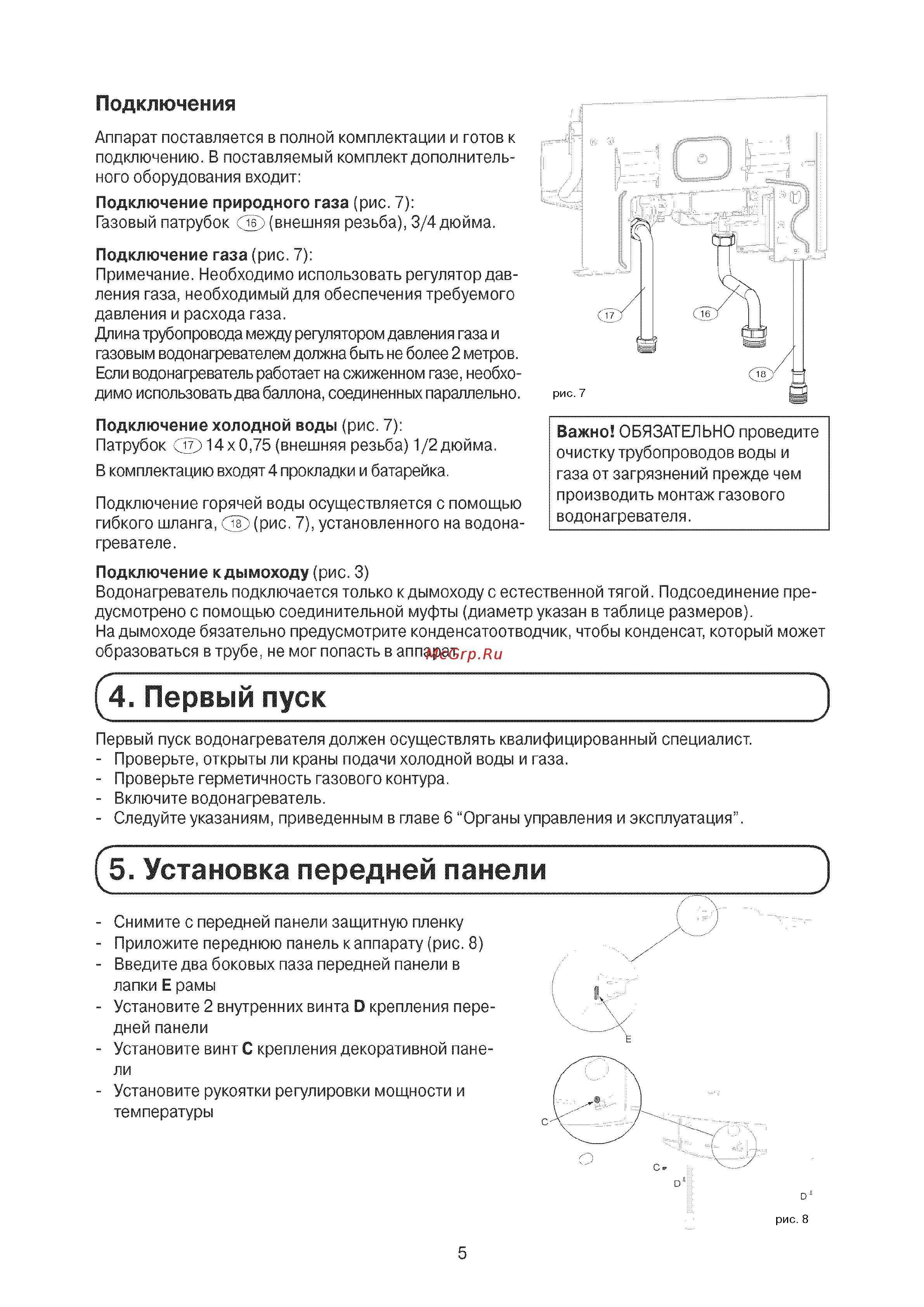

Подключения Аппарат поставляется в полной комплектации и готов к подключению В поставляемый комплект дополнитель ного оборудования входит Подключение природного газа рис 7 Газовый патрубок внешняя резьба 3 4 дюйма Подключение газа рис 7 Примечание Необходимо использовать регулятор дав ления газа необходимый для обеспечения требуемого давления и расхода газа Длина трубопровода между регулятором давления газа и газовым водонагревателем должна быть не более 2 метров Если водонагреватель работает на сжиженном газе необхо димо использовать два баллона соединенных параллельно Подключение холодной воды рис 7 Патрубок СП 14x0 75 внешняя резьба 1 2 дюйма В комплектацию входят 4 прокладки и батарейка Подключение горячей воды осуществляется с помощью гибкого шланга да рис 7 установленного на водона гревателе Важно ОБЯЗАТЕЛЬНО проведите очистку трубопроводов воды и газа от загрязнений прежде чем производить монтаж газового водонагревателя Подключение к дымоходу рис 3 Водонагреватель подключается только к дымоходу с естественной тягой Подсоединение пре дусмотрено с помощью соединительной муфты диаметр указан в таблице размеров На дымоходе бязательно предусмотрите конденсатоотводчик чтобы конденсат который может образоваться в трубе не мог попасть в аппарат 0 Первый пуск Первый пуск водонагревателя должен осуществлять квалифицированный специалист Проверьте открыты ли краны подачи холодной воды и газа Проверьте герметичность газового контура Включите водонагреватель Следуйте указаниям приведенным в главе 6 Органы управления и эксплуатация 0 Установка передней панели Снимите с передней панели защитную пленку Приложите переднюю панель к аппарату рис 8 Введите два боковых паза передней панели в лапки Е рамы Установите 2 внутренних винта О крепления пере дней панели Установите винт С крепления декоративной пане ли Установите рукоятки регулировки мощности и температуры рис 8 5
