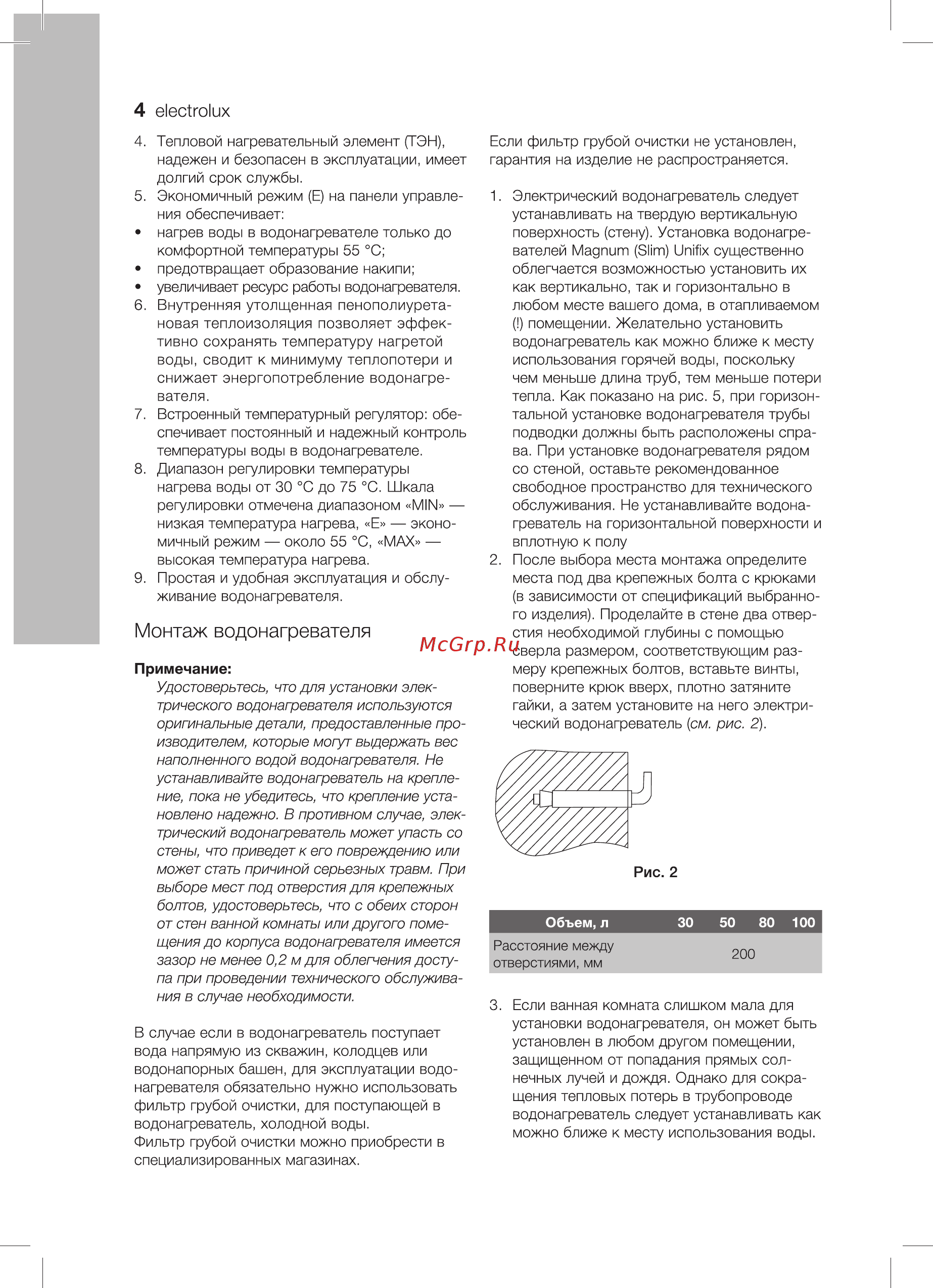

4 electrolux 4 Тепловой нагревательный элемент ТЭН надежен и безопасен в эксплуатации имеет долгий срок службы 5 Экономичный режим Е на панели управле ния обеспечивает нагрев воды в водонагревателе только до комфортной температуры 55 С предотвращает образование накипи увеличивает ресурс работы водонагревателя 6 Внутренняя утолщенная пенополиурета новая теплоизоляция позволяет эффек тивно сохранять температуру нагретой воды сводит к минимуму теплопотери и снижает энергопотребление водонагре вателя 7 Встроенный температурный регулятор обе спечивает постоянный и надежный контроль температуры воды в водонагревателе 8 Диапазон регулировки температуры нагрева воды от 30 С до 75 С Шкала регулировки отмечена диапазоном MIN низкая температура нагрева Е эконо мичный режим около 55 С МАХ высокая температура нагрева 9 Простая и удобная эксплуатация и обслу живание водонагревателя Монтаж водонагревателя Примечание Удостоверьтесь что для установки элек трического водонагревателя используются оригинальные детали предоставленные про изводителем которые могут выдержать вес наполненного водой водонагревателя Не устанавливайте водонагреватель на крепле ние пока не убедитесь что крепление уста новлено надежно В противном случае элек трический водонагреватель может упасть со стены что приведет к его повреждению или может стать причиной серьезных травм При выборе мест под отверстия для крепежных болтов удостоверьтесь что с обеих сторон от стен ванной комнаты или другого поме щения до корпуса водонагревателя имеется зазор не менее 0 2 м для облегчения досту па при проведении технического обслужива ния в случае необходимости В случае если в водонагреватель поступает вода напрямую из скважин колодцев или водонапорных башен для эксплуатации водо нагревателя обязательно нужно использовать фильтр грубой очистки для поступающей в водонагреватель холодной воды Фильтр грубой очистки можно приобрести в специализированных магазинах Если фильтр грубой очистки не установлен гарантия на изделие не распространяется 1 Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность стену Установка водонагре вателей Magnum Slim Unifix существенно облегчается возможностью установить их как вертикально так и горизонтально в любом месте вашего дома в отапливаемом помещении Желательно установить водонагреватель как можно ближе к месту использования горячей воды поскольку чем меньше длина труб тем меньше потери тепла Как показано на рис 5 при горизон тальной установке водонагревателя трубы подводки должны быть расположены спра ва При установке водонагревателя рядом со стеной оставьте рекомендованное свободное пространство для технического обслуживания Не устанавливайте водона греватель на горизонтальной поверхности и вплотную к полу 2 После выбора места монтажа определите места под два крепежных болта о крюками в зависимости от спецификаций выбранно го изделия Проделайте в стене два отвер стия необходимой глубины с помощью сверла размером соответствующим раз меру крепежных болтов вставьте винты поверните крюк вверх плотно затяните гайки а затем установите на него электри ческий водонагреватель см рис 2 Рис 2 Объем л 30 50 80 100 Расстояние между отверстиями мм 3 Если ванная комната слишком мала для установки водонагревателя он может быть установлен в любом другом помещении защищенном от попадания прямых сол нечных лучей и дождя Однако для сокра щения тепловых потерь в трубопроводе водонагреватель следует устанавливать как можно ближе к месту использования воды
