водонагреватели 5

дли на труб, тем мень ше по те ри теп ла.

Как по ка за но на ри сун ке 9, при го ри зон-

таль ной ус та нов ке во до на гре ва те ля тру бы

под вод ки долж ны быть рас по ло же ны сле

ва. При ус та нов ке во до на гре ва те ля ря дом

со сте ной, ос тавь те ре ко мен до ван ное

сво бод ное про стран ство для тех ни че с ко го

об слу жи ва ния. Не ус та нав ли вай те во до на-

гре ва тель на го ри зон таль ной по верх но с ти и

вплот ную к по лу.

2. После выбора места монтажа определите

места под два крепежных болта с крю-

ками (в зависимости от спецификаций

выбранного изделия). Проделайте в стене

два отверстия необходимой глубины с

помощью сверла размером, соответ-

ствующим размеру крепежных болтов,

вставьте винты, поверните крюк вверх,

плотно затяните гайки, а затем установи-

те на него электрический водонагрева-

тель (см. рис. 4).

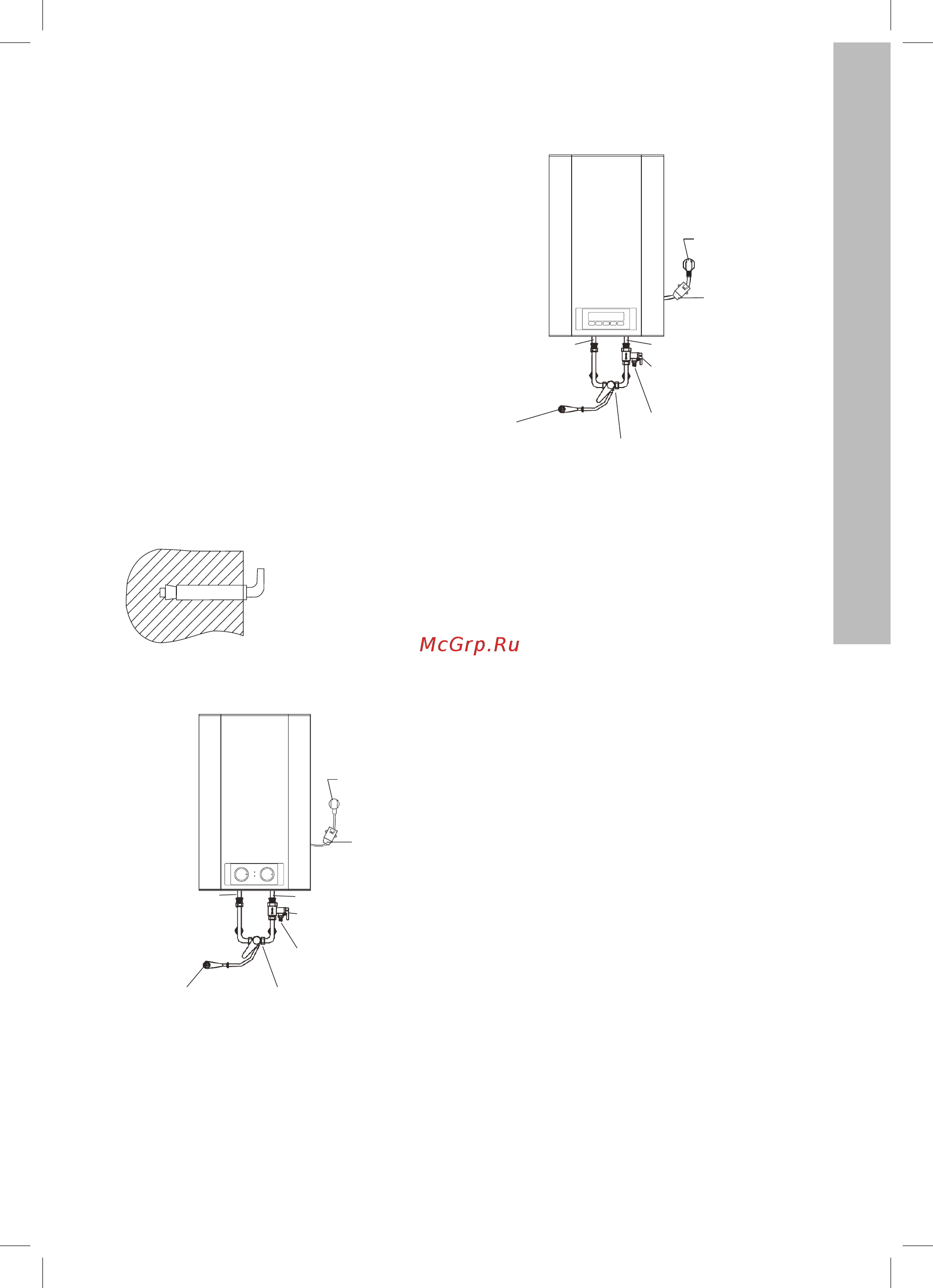

Крепежный анкер для монтажа

Рис. 4.

Шнур

питания

Вход холодной воды

Обратный

предохранительный клапан

Отверстие для спуска

давления и слива воды

СмесительДушевая насадка

Выход горячей воды

УЗО

Рис. 5.

Шнур

питания

Вход холодной воды

Обратный

предохранительный клапан

Отверстие для спуска

давления и слива воды

Смеситель

Душевая насадка

Выход горячей воды

УЗО

Рис. 6.

3. Если ванная комната слишком мала для

установки водонагревателя, он может

быть установлен в любом другом помеще-

нии, защищенном от попадания прямых

солнечных лучей и дождя. Однако для

сокращения тепловых потерь в трубопро-

воде водонагреватель следует устанавли-

вать как можно ближе к месту использова-

ния воды.

Подключение к водопроводу

1. Для подключения водонагревателя к водо-

проводу применяются трубы диаметром

G1/2.

2. Подключение обратного предохранительно-

го клапана: клапан следует устанавливать

в месте входа холодной воды (удостоверь-

тесь, что гибкая сливная трубка установле-

на, на отверстие спуска давления и слива

воды и направлена вниз).

3. Во избежание протечек при подключении

трубопровода на концы резьбовых соеди-

нений следует установить резиновые уплот-

нительные прокладки.

4. Если необходимо реализовать многока-

нальную систему водоснабжения, исполь-

зуйте способ соединения (см. рис. 7 и 8).
