Pandora DX 90L Схема подключения Pandora DX 90L v2.0 онлайн
Макгруп McGrp.ru
Задайте вопрос
Зарегистрироваться

Pandora DX 90L Схема подключения Pandora DX 90L v2.0 онлайн

Pandora DX 90L Схема подключения Pandora DX 90L v2.0 онлайн
INP2 -
НЕ ЭКРАНИРОВАТЬ!
ВСТРОЕННАЯ АНТЕННА!
micro-
USB
Кнопка
VALET
X4
X6
X7
X2
Pandora DX
X1
X3
LOCAL INTERCONNECT NETWORK
X1
X7
LIN-Вход
LIN-Выход
LIN-драйвер
сигнализации
Чёрный
2
Белый
1
Устройство LIN
Разъемы
X4 X5 X6 X7X3 X1
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9

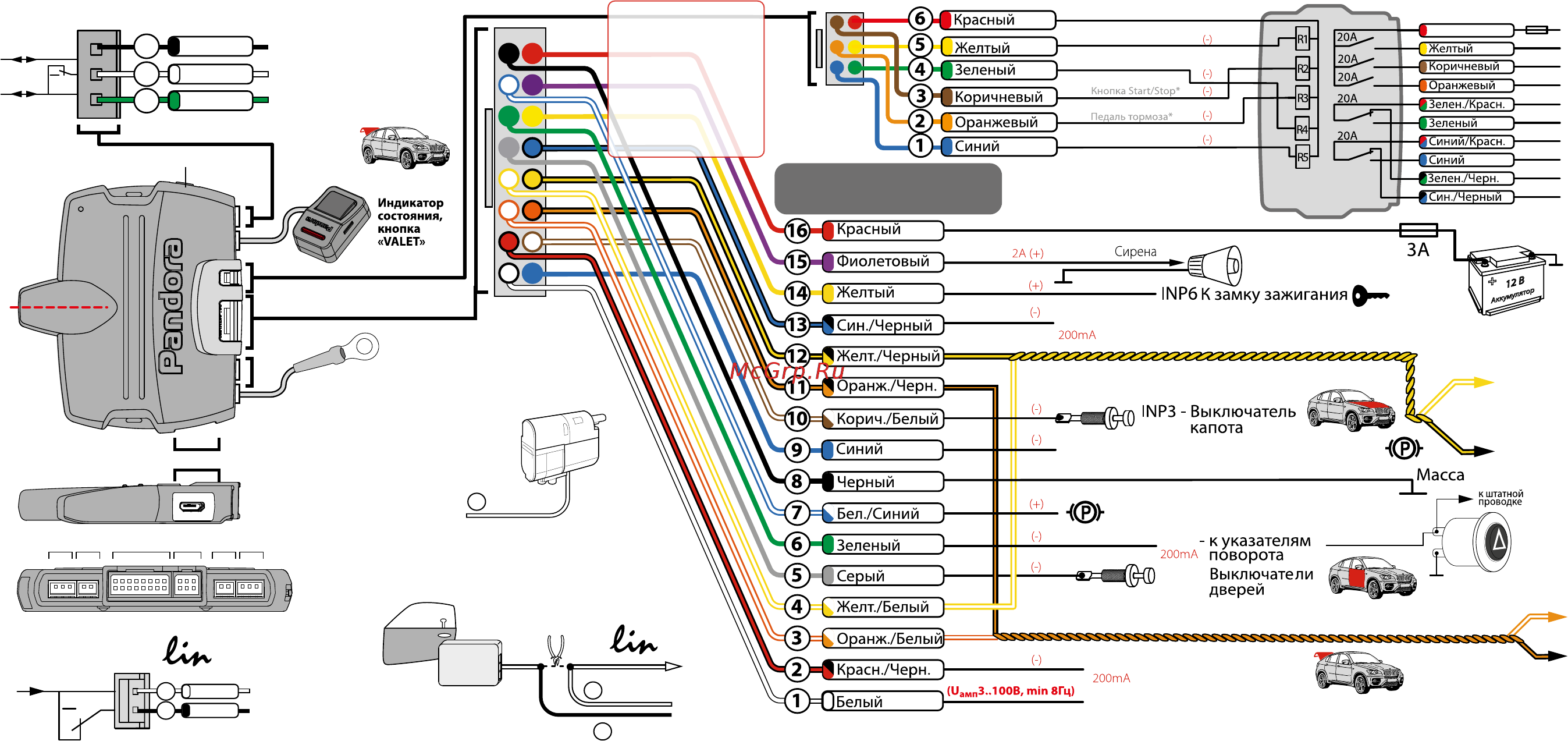

Подключение LIN
Для автомобилей LADA (Калина 2 • Granta •
Priora NEW • UAZ Patriot (05.2014)
Управление
предпусковыми
подогревателями
Webasto
Thermotop Evo,
Eberspaecher
Hydronic/
Hidronic 2
Выход LIN
1
X1
Вход тахометра
CH5
CAN 2 - L
CH2 - Закрытие ЦЗ
CAN 1 - H
CAN 1 - L
CH3
CAN 2 - H
CH4 - Открытие ЦЗ
CH1
INP4 - Вход датчика нейтрали/ручника
CH11
LOCAL INTERCONNECT NETWORK
Блок
управления
двери
Дверь водителя
Вход LIN
Выход LIN
1
2
X1
Подключается при реализации
функции бесключевого запуска
(-) 150mA
(-) 150mA
Датчик
температуры
двигателя
model: 90hardware DX90 v 2.0
X5
ВНИМАНИЕ!!! Подробное руководство
по монтажу доступно на сайте
www.manuals.alarmtrade.ru
Релейный
модуль
3 6
52
1 4
+ 12V
CH9
CH6
CH7 Блокировка NO
CH10 Стартер
CH8 Обходчик
Зажигание
АСС
*при реализации автоматического
запуска кнопкой Start/Stop
Красный
40А
Суммарный ток для реле R1+R2+R3
не должен превышать 40А
*
*
*
*
IN5 - Вход кнопки педали тормоза/
Вход контроля топлива
Белый
2
IMMO-KEY2/INP7
Чёрный
3
IMMO-KEY1/INP1
Выключатель багажника
Зеленый
1
ВНИМАНИЕ! Перед
началом монтажа
системы обязательно
выберите в
программе
ALARMSTUDIO
модель автомобиля
(протоколы CAN-шин)
Открытие багажника
