1312 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИОХРАННО-СЕРВИСНАЯ СИСТЕМА PANDORA DX-90L

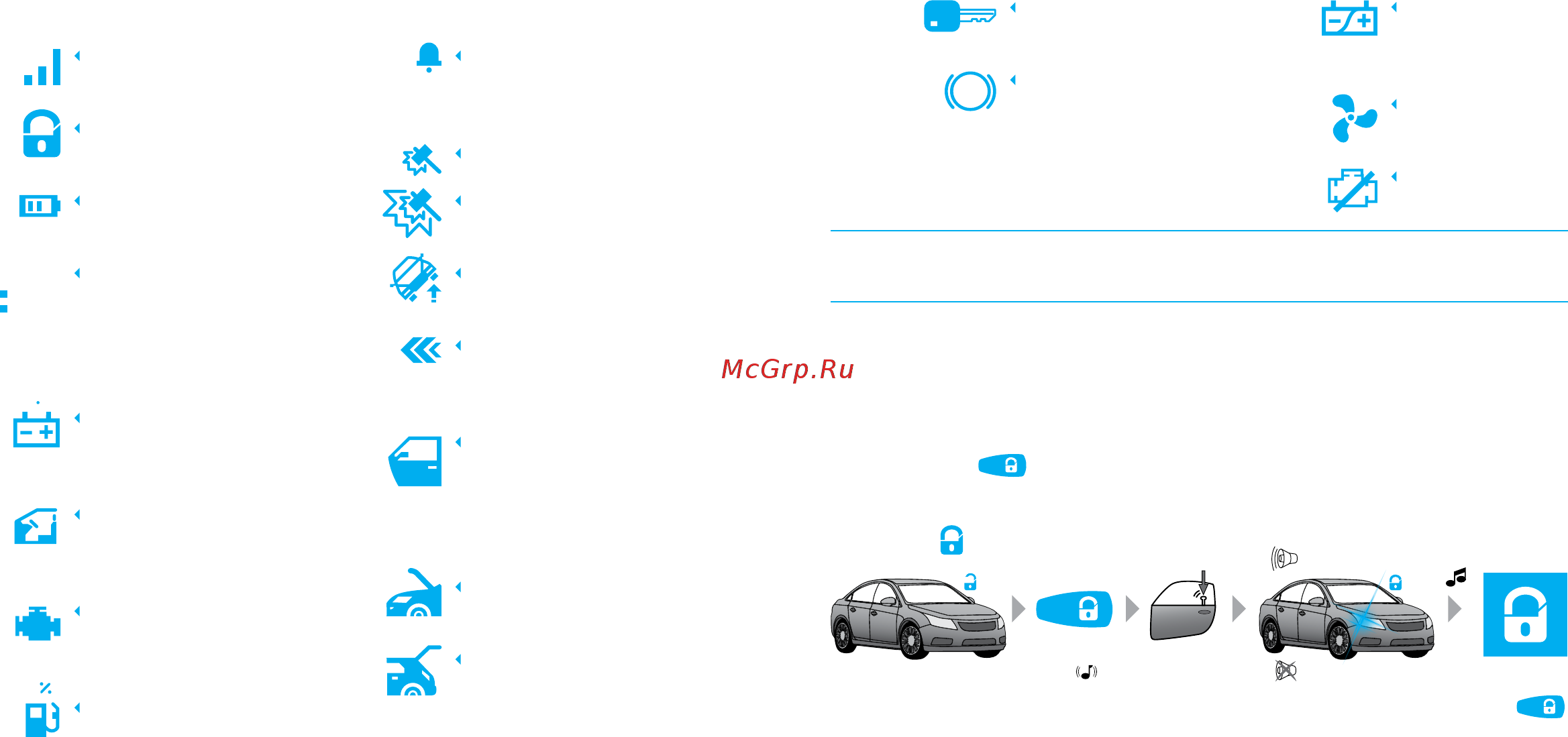

ПИКТОГРАММЫ БРЕЛОКА
БРЕЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ БРЕЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Мигает при
передаче команды
Состояние
режима охраны
Уровень заряда
элемента питания
Цифровой
индикатор.
Отображение
текущего времени
Напряжение
аккумулятора
Температура
салона
Температура
двигателя*
Остаток топлива*
12 48
12 0B
12 °
0°
0
Будильник
Охраняемая зона
«Датчик удара»:
предупредитель-
ная зона датчика;
основная зона
датчика
Охраняемая зона
«Датчик наклона»
Охраняемая
зона «Датчик
движения»
Охраняемая
зона «Двери».
Каждая дверь
отображается
отдельно*
Охраняемая зона
«Капот»
Охраняемая зона
«Багажник»
Охраняемая зона
«Зажигание»
Индикатор
ручного тормоза/
нейтрали,
охранная зона
«Педаль тормоза»
P
стоп
ПОСТАНОВКА ПОД ОХРАНУ
При постановке на охрану система осуществляет контроль всех тревожных зон,
обеспечивает запирание замков дверей и блокировку двигателя.
Для постановки системы на охрану при выключенном зажигании – коротко
нажмите кнопку
брелока. При этом Вы услышите один короткий сигнал
сирены и увидите одну вспышку световой сигнализации. Брелок проиграет мело-
дию «постановка на охрану», пиктограмма состояния системы охраны (замочек)
примет вид:
~~
нажмите
коротко
двери закрываются
система становится
под охрану
1 вспышка
1 вспышка
1x
нажмите
1 сек.
* Индикация раздельного отображения дверей, статус штатной тревоги, остаток топлива
зависит от информации в цифровом протоколе CAN-шины конкретного автомобиля.
Для постановки на охрану без звукового подтверждения нажмите кнопку
более 1 сек.
Охранная зона
«Пропадание
питания»
Индикатор работы
двигателя
«Двигатель
остановлен»
