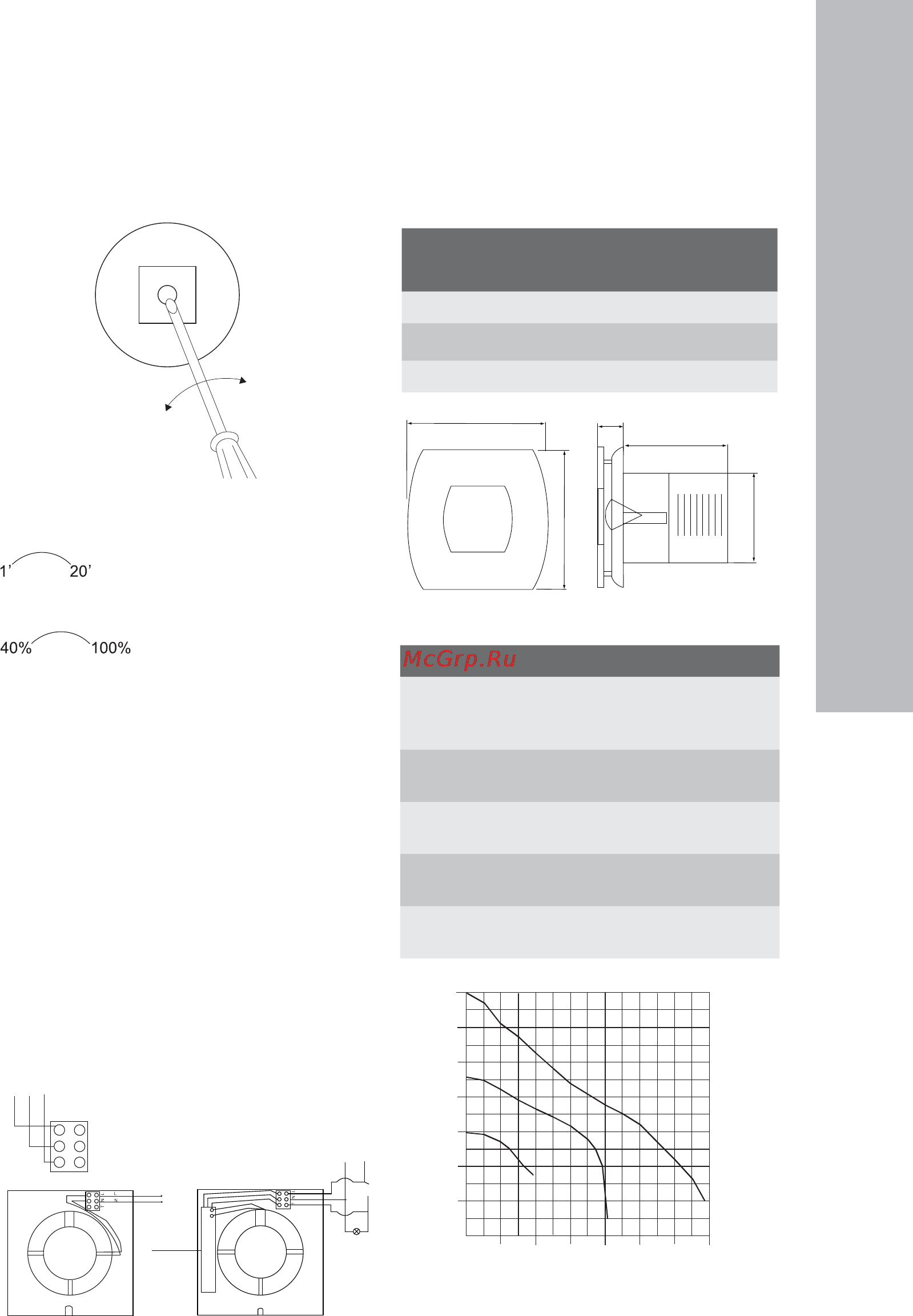

вентиляторы 5
Выставление значений влажности и таймера
Время задержки отключения и значение
уровня влажности выставляется с помощью
подстроечных элементов на плате управления.
Элемент для таймера выделен на плате
обозначением:
Элемент для датчика влажности выделен
обозначением:
Электрическое подключение
Подключение должно производиться
квалифицированным персоналом
соответствующими инструментами согласно
схемам соединений и правилам ПУЭ.
Необходимо:
• проверить соответствие электрической сети
данным, указанным на установке;
• проверить электрические провода и соеди-
нения на соответствие требованиям элект-
робезопасности;
Вентиляторы имеют двойную изоляцию и не
нуждаются в заземлении.
Схемы электрических соединений
Клеммная колодка
Технические данные
Массогабаритные показатели и
присоединительные размеры
Технические характеристики
–
+
+
+
–
гидростат
двигатель
двигатель
L N T
N L
T N L
А
А
С
D
B
Модель Размеры, мм Вес,
кг
ABCD
EAF-100 150х150 31 86 94 0,57
EAF-120 170х170 31 100 116 0,69
EAF-150 193х193 31 120 144 0,88
Модель EAF-100 EAF-120 EAF-150
Производи-
тельность,
м
3
/ч
100 195 320
Напряжение/
частота, В/Гц
220–240/50
Потребляемая
мощность, Вт
15 20 25
Посадочный
размер, мм
100 120 150
Уровень
шума, дБ
33 34 35
Диаграмма 1
EAF-150
EAF-150
EAF-120
EAF-120
EAF-100
EAF-100
Pt (pa)
Q (m
3
/h)
35
30
25
20
15
10
5
0
50 100 150 200 250 300
