Fig. D
0660605-0224/0309/SK100-200-400_Ins_D
www.elgo.co.il
SAVING WATER SINCE 1906
TM

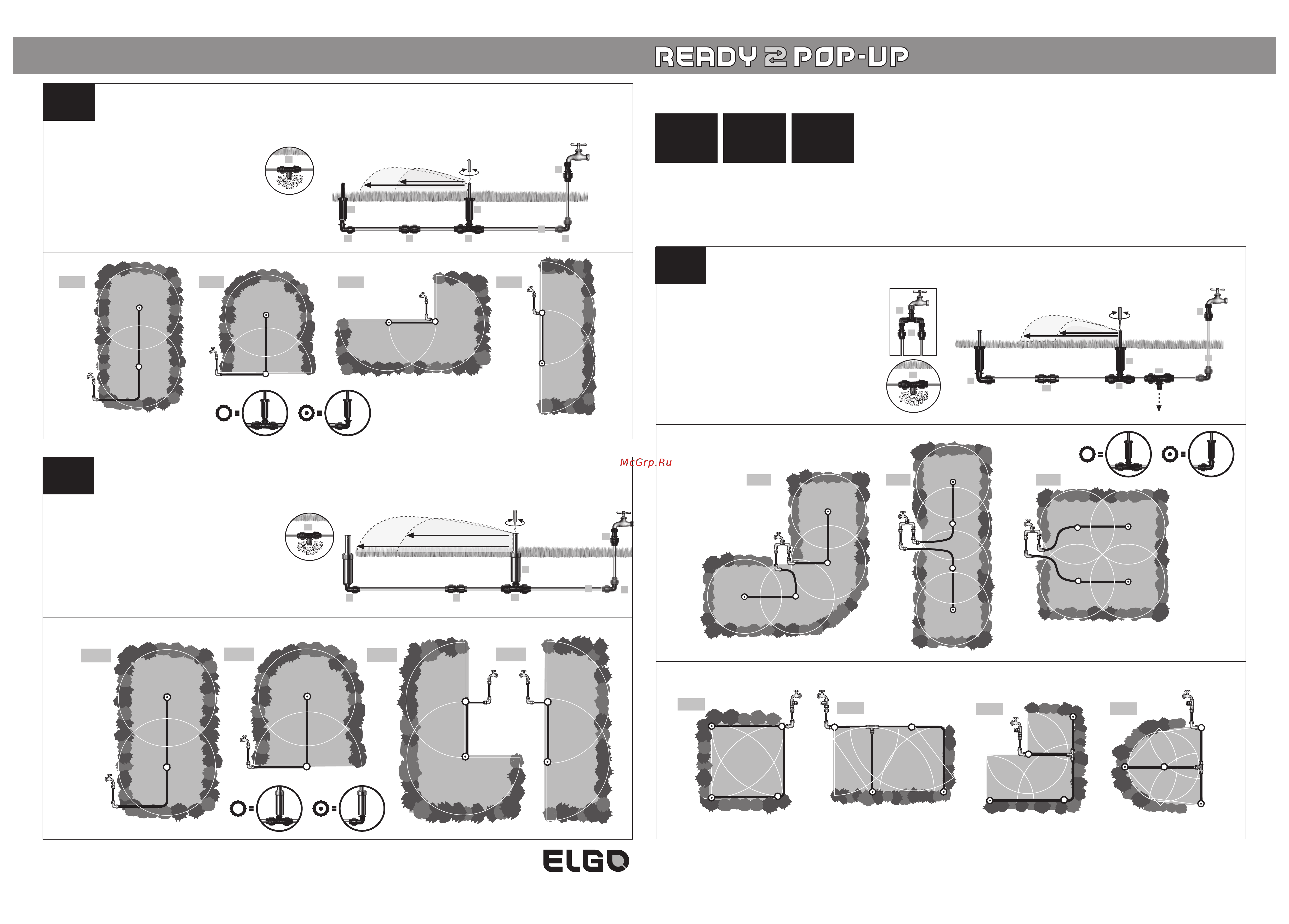

Einbauanleitung für Sprinkleranlagenbausätze
Alle Zahlen sind ungefähre
Max.
100m•
Max.
200m•
Max.
400m•
1. Wählen Sie Ihr Kit.
2. Wählen Sie die Abbildung aus, die der Form
Ihres Rasens am nächsten kommt.
Max.
200m•
Bausatz Sprinkleranlage - SK 200
A-C für maximale
Flächenbewässerung*
D-G für vollständig überlappende Bewässerung
Max.
400m•
Sprinklersystemkit mit Ritzel/Antrieb - SK 400
Inhalt:
1. Versenkbarer Sprinkler mit verstellbarer Düse 4
2. PE -Rohr 20mm /Güteklasse 4 30m
3. Aufschraubverbinder für Hahn-/Rohrverbindung 2
4. Winkelverbinder für Rohr 2
5. Winkelverbinder Rohr/Sprinkler 2
6. Winkelverbinder für Rohr 2
7. T-Verbinder für Rohrverzweigung 1
8. Reparaturverbinder für Rohr 1
9. T-Verbinder mit automatischem Abflussventil 2
10. Übergangsstück für Wasserhahn mit
2 Winkelverbindern 1
11. Teflonband 1
Inhalt:
1. Versenkbarer und Zahngetriebe gesteuerter Sprinkler 2
2. PE -Rohr 20mm /Güteklasse 4 30m
3. Aufschraubverbinder für Übergangsstück und Rohr 1
4. Winkelverbinder für Rohr 1
5. T-Verbinder Rohr zu Zahngetriebe gesteuertem Sprinkler 1
6. Winkelverbinder zwischen Rohr und Zahngetriebe
gesteuertem Sprinkler 1
7. Reparaturverbinder für Rohr 1
8. T-Verbinder mit automatischem Abflussventil 1
9. Teflonband 1
* Doppelte Leitungsführung - Erweiter-
ung nur mit zusätzlichem Wasserhahn/
Wasseranschluss möglich
9m - 15m
6m - 10m
10m - 14m
20m - 30m
6m - 9m
2
5m - 7m
9m - 18m
3m - 6m
6m - 10m
4m - 8m
3m - 4.5m
6m - 9m
6m - 9m
6m - 18m
6m - 9m
3m - 6m
15m - 27m
9m - 15m
6m - 9m
3m - 4.5m
3m - 5m
6m - 9m
9m - 15m
3m - 4.5m
Max.
100m•
Bausatz Sprinkleranlage - SK 100
Inhalt:
1. Versenkbarer Sprinkler mit verstellbarer Düse 2
2. PE -Rohr 20mm /Güteklasse 4 15m
3. Aufschraubverbinder für Hahn-/Rohrverbindung 1
4. Winkelverbinder für Rohr 1
5. Winkelverbinder Rohr/Sprinkler 1
6. Winkelverbinder für Rohr 1
7. Reparaturverbinder für Rohr 1
8. T-Verbinder mit automatischem Abflussventil 1
9. Teflonband 1
Fig. A
Fig. A
6m - 9m
10m - 14m
6m - 9m
10m - 14m
9m - 15m
5m - 7m
3m - 4.5m
5m - 7m10m - 14m
3m - 4.5m
Fig. B
Fig. B
Fig. C
Fig. C
Fig. D
Fig. D
4.5m 3.0m
3
4576
1
1
8
11m
7m
3
2
4
5
7
6
1
8
9m - 15m
20m - 30m
20m - 30m
4.5m 3.0m
3
4
5
8
6
3
1
10
9
2
7
Fig. A
Fig. E
Fig. B
Fig. F
Fig. C
Fig. G
Fig. H
