20cm
Sprinkleranlagen
Installations- und Betriebsanleitung

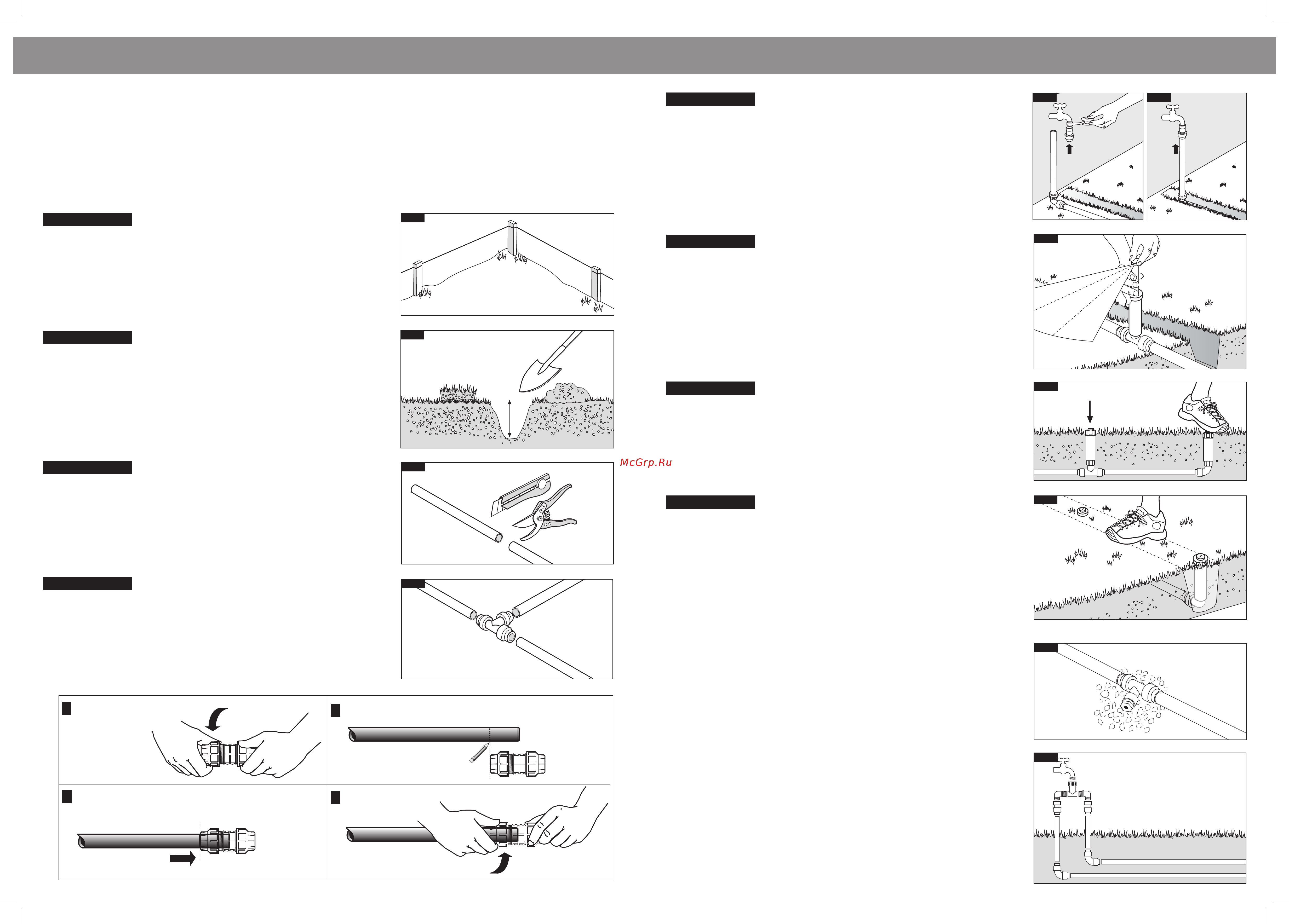

Before starting
1. Select the visual closest to your lawn shape from the drawings.
2. Fit the spacing between the sprinklers to your lawn according to the selected drawing, use the spacing ranges which are marked on the drawings.
Tip: In windy areas reduce the space between sprinklers to fit the shorter distance which is marked on the drawings.
Before starting
1. Before starting
1. Wählen Sie die Abbildung aus, die der Form Ihres Rasens am ehesten entspricht.
2. Die Sprinkler entsprechend der in der Zeichnung angegebenen Abstände auf
dem Rasen auslegen.
Tipp: An windigen Orten den Abstand zwischen den Sprinklern den auf der Zeich
nung angegebenen kleineren Abständen entsprechend reduzieren.
5. Anschliessen
Die Rohrleitung an den Wasserhahn oder die Zeitschaltuhr anschliessen
(Abb. 5). Das Gewinde mit Teflonband abdichten (mindestens 5 Lagen).
2. Graben
Die Furchen entlang der Markierung graben; mit einem Spaten auf mindestens
20 cm vertiefen. (Abb. 2) (25 cm für Zahnradgetriebe gesteuertem Sprinkler)
Tipp: Zum leichteren Auffüllen der gegrabenen Furchen während des Grabens
die Rasenstücke auf einer Seite der Furche ablegen, das Erdreich auf der anderen.
6. Durchspülen
Die Rohrleitungen manuell durchspülen, um etwaige in den Rohren enthaltene
Verschmutzungen heraus zu spülen.
Nun die Sprinkler auf die Verbinder aufschrauben und den Bewässerungswinkel
so einstellen,dass die gewünschte Bewässerungsfläche erreicht wird. (Abb. 6)
Sie finden die Einstellanleitung der Sprinkler auf dem jeweiligen Sprinklergehäuse.
3. Ausrollen
Das PE-Rohrgebinde vom Wasserhahn ausgehend und entlang der Markierung
ausrollen. Vor dem Ablängen den Schlauch glätten.
Mit einem Rohrschneider oder einer Säge das Rohr auf die korrekte Länge kürzen.
(Abb. 3)
7. Auslegen
Die Sprinklerleitungen in die Furchen legen. (Es können auch, wenn nötig,
zwei Leitungen parallel in einer Furche ausgelegt werden).
Stellen Sie sicher, dass der Kopf der versenkbaren Sprinkler sich nur ein klein
wenig über der Erdoberfläche befindet, um so Beschädigungen der
Sprinklerköpfe während der Bewässerung oder durch Rasenmäher zu
vermeiden. (Abb. 7)
4. Verbinden
Die Verbinder anhand des Lageplans für Ihren Rasen anschließen.
Stellen Sie bitte sicher, dass kein Erdreich in die Rohre eindringt. (Abb. 4)
8. Testlauf
Das Wasser für einen Probelauf der Anlage einschalten.
Die Furchen mit Erdreich und Rasenstücken wieder auffüllen und fest andrücken.
(Abb. 8)
Tipp: Wässern Sie Furchen und Rasen, so bildet das Gras schnell neue Wurzeln.
Achtung:
1. Erforderlicher Druck: 2-4 Bar bei einer Wasserdurchflussmenge von 1500L/Std.
Sollte der Wasserdruck über 4 Bar liegen, ist ein Druckregler erforderlich.
2. Von einer über die Anzahl der im Kit enthaltenen Sprinkler hinausgehende Installation
von Sprinklern oder Verlängerung der Rohre innerhalb eines Leitungskreises wird
abgeraten.(Siehe Systemerweiterung weiter unten).
3. Sollte die zu bewässernde Rasenfläche weiter als 15 m vom Wasserhahn entfernt sein,
benutzen Sie bitte ein 25 mm Rohr (bis zu 30m Länge) zur Verbindung. (Nicht enthalten).
4. Die Zeitschaltuhr muss direkt am Wasserhahn angebracht werden.
Falls die Zeitschaltuhr im Rohrverlauf selbst angebracht werden soll, benutzen Sie bitte
Rohre der Güteklasse 6 zwischen Wasserhahn und Installationsort der Zeitschaltuhr.
5. Wenn die Temperaturen in Ihrer Region auch unter den Gefrierpunkt fallen, muss das
automatische Abflussventil an den T-Verbinder angeschlossen werden.
Es wird empfohlen, das Ventil oberhalb der Kiesschicht anzubringen. (Abb. 9)
Systemerweiterung:
1. Um bessere Bewässerungsergebnisse zu erzielen, sollte die Anlage nur mit baugle
ichen Bewässerungskits erweitert werden.
2. Schließen Sie jede Sprinklerleitung parallel mit dem “Adapterkit” an die
Wasserzufuhr an.
3. Ihrem Wasserdruck entsprechend können Sie bis zu 2 Sprinklerleitungen
gleichzeitig von einem Hahn oder einer Zeitschaltuhr ausgehend nutzen.
Achtung: Bei voller Auslastung benötigt die 200m2 Sprinkleranlage den gleichen
wasserdruck wie zwei gleichzeitig angeschlossenen Sprinklerleitungen.
Wir installieren keine Bewässerungssysteme und können daher auch keinerlei Verantwortung oder
Gewährleistung für durch oder während der Installation oder Nutzung Ihres
Bewässerungssystems entstehende Kosten oder Kosten, die durch Beschädigungen durch
Wasserdruck oder andere äußere Einflüsse entstehen, übernehmen.
Verbinderanschluss
Die Kupplungsmutter fast bis zum
Ende des Gewindes herausdrehen,
aber nicht ablösen.
Die Einstecklänge auf dem Rohr
markieren.
Das Rohr bis zum Anschlag in den Verbinder schieben
(die Markierung auf dem Rohr sollte sich bei der
Kupplungsmutter befinden).
Die Kupplungsmutter per Hand
anziehen.
1
2
3
4
Fig. 5b
Fig. 1
Fig.2
Fig.3
Fig.4
Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig.10
Fig. 5a
