• электрические цепи бензонасоса;

• цепи датчиков двигателя;

• цепи инжектора;

•

бензонасос, посредством установки дополнительного электромеханического клапана (в

комплект не входит).

Необходимо помнить, что блокировки, имеющие высокую стойкость к взлому, получаются

только с применением нестандартного подхода.

Необходимо учитывать, что способ блокировки не должен создавать проблем во время

движения автомобиля и снижать управляемость. При несоблюдении данного требования, в

случае создания аварийных ситуаций, производитель ответственности не несет.

Для питания кодовых реле блокировки следует выбирать такие цепи автомобиля, в которых

во время движения не пропадает напряжение +12В, даже временно.

Подробно методы подключения реле BM-105/103d/103M описаны в прилагаемом к нему

руководстве по монтажу.

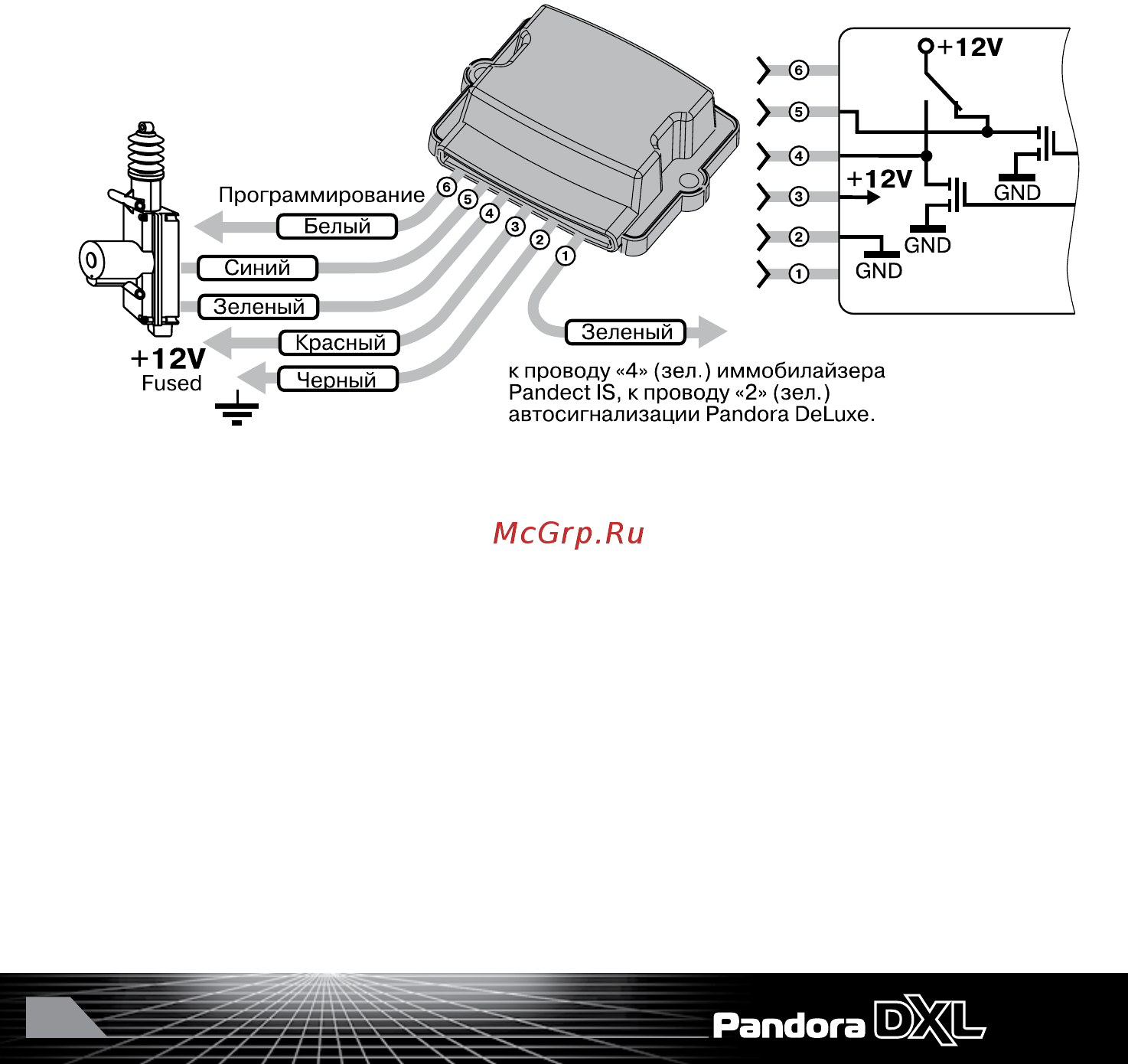

ПРОГРАММИРОВАНИЕ МОДУЛЯ УПРАВЛЕНИЯ ЗАМКОМ КАПОТА HM-05

Модуль управления замком капота

HM-05

располагают скрытно в подкапотном пространстве

автомобиля, с соблюдением мер предосторожности, связанных с допустимой температурой,

агрессивностью среды и влажностью.

Провод «1» (зеленый) модуля блокировки должен быть присоединен к управляющему проводу

«2» (зеленый) базового блока автосигнализации

Pandora DXL

Провод «2» (черный) модуля блокировки должен быть присоединен к кузову автомобиля или

надежному проводнику, соединяющему кузов и какой-либо штатный потребитель. Данный провод

подсоединяется при монтаже в первую очередь.

При монтаже необходимо учитывать особенность подключения модуля управления замком

капота: модуль должен получать питание по проводу «3» (красный), питание на данном проводе

не должно пропадать ни при каких обстоятельствах. Игнорирование данного требования может

привести к сбоям в работе системы и повлиять на охранные свойства комплекса.

Провода управления замком «4» (зеленый) и «5» (синий) подключают к приводу

электромеханического замка капота. Размеры модуля управления замком капота

позволяют установить его в непосредственной близости к месту размещения электромеханического

замка, в подкапотном пространстве. При монтаже этой цепи необходимо следить за длиной и

сечением проводов, используемых при коммутации, поскольку ток коммутации может быть высоким.

Для программирования модуля HM-05 в систему необходимо провод «6» модуля присоединить

к проводу «1».
