канала (по умолчанию - CH4).

5. В режиме «снято с охраны» два раза включить зажигание с паузой не менее 2 сек. При

втором включении зажигания, если обучение прошло удачно, реле должно включится. Если не

включилось, то выключить и включить зажигание еще раз.

6. Выключить зажигание.

7. Отсоединить «Зеленый» провод и надежно изолировать его. Включить зажигание – реле

должно включиться.

8. Замаскировать реле в жгуте проводки изоляционной лентой.

Чаще всего блокировки устанавливаются на следующие цепи автомобиля:

• цепи зажигания;

• цепи стартера;

• электрические цепи бензонасоса;

• цепи датчиков двигателя;

• цепи инжектора;

•

бензонасос, посредством установки дополнительного электромеханического клапана (в

комплект не входит).

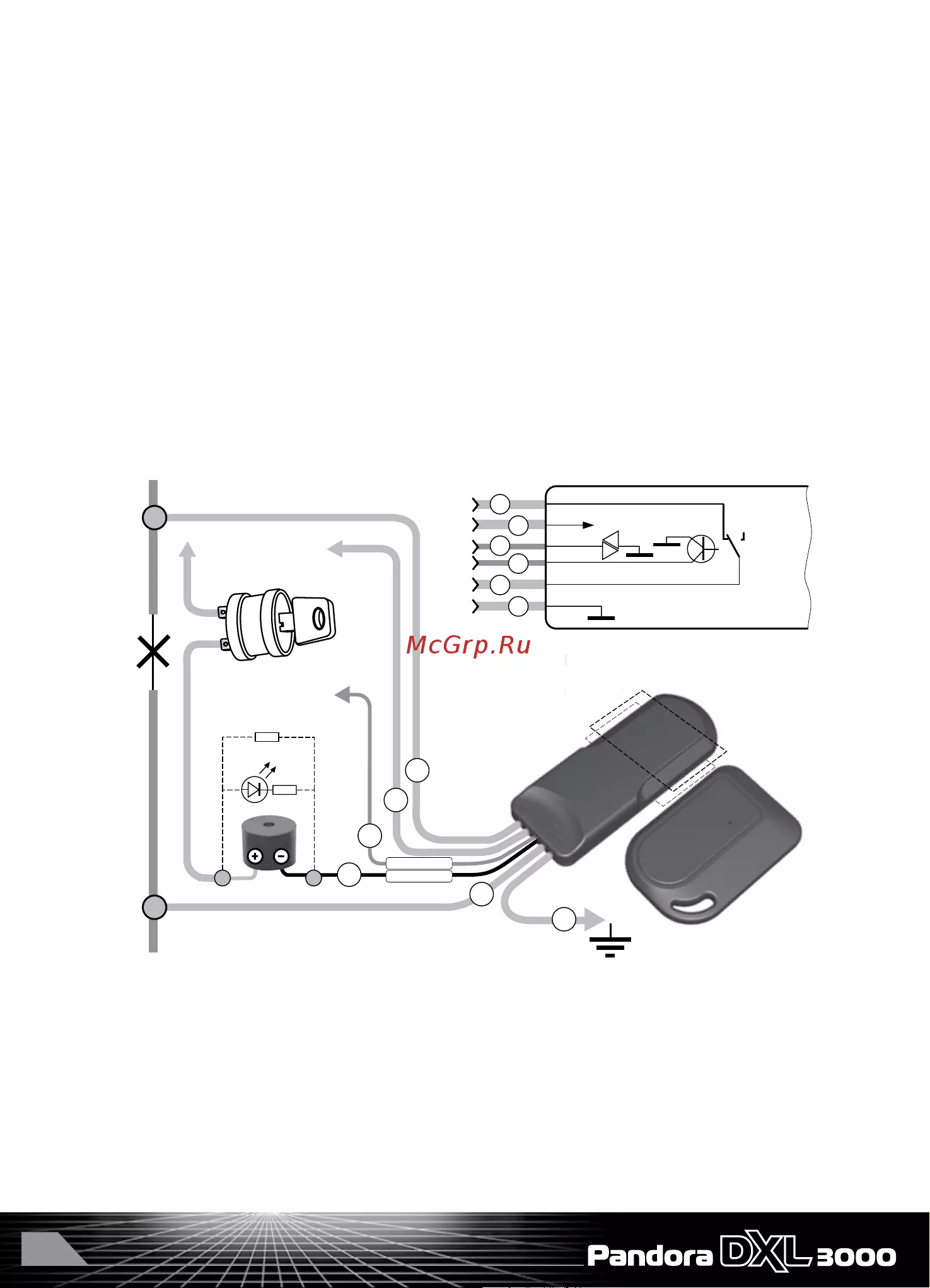

Типовые схемы реализации блокировок двигателя приведены далее, но необходимо помнить,

что блокировки, имеющие высокую стойкость к взлому, получаются только с применением

нестандартного подхода.

Необходимо учитывать, что способ блокировки не должен создавать проблем во время

движения автомобиля и снижать управляемость. При несоблюдении данного требования, в случае

создания аварийных ситуаций, производитель ответственности не несет.

Для питания кодовых реле блокировки следует выбирать такие цепи автомобиля, в которых

во время движения не пропадает напряжение +12В, даже временно.

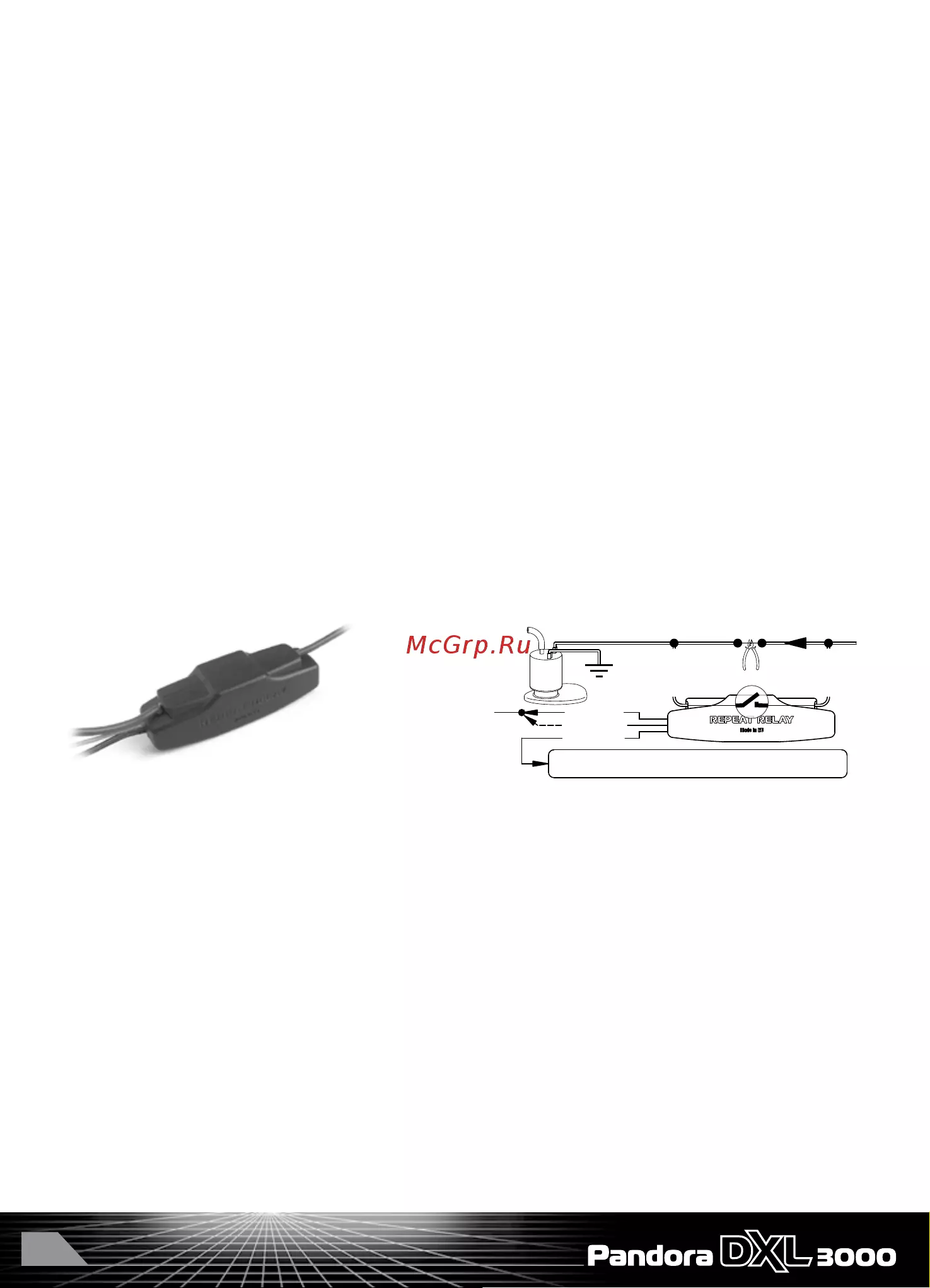

Более подробно методы подключения реле BM-103M описаны в прилагаемом к нему

руководстве по монтажу.

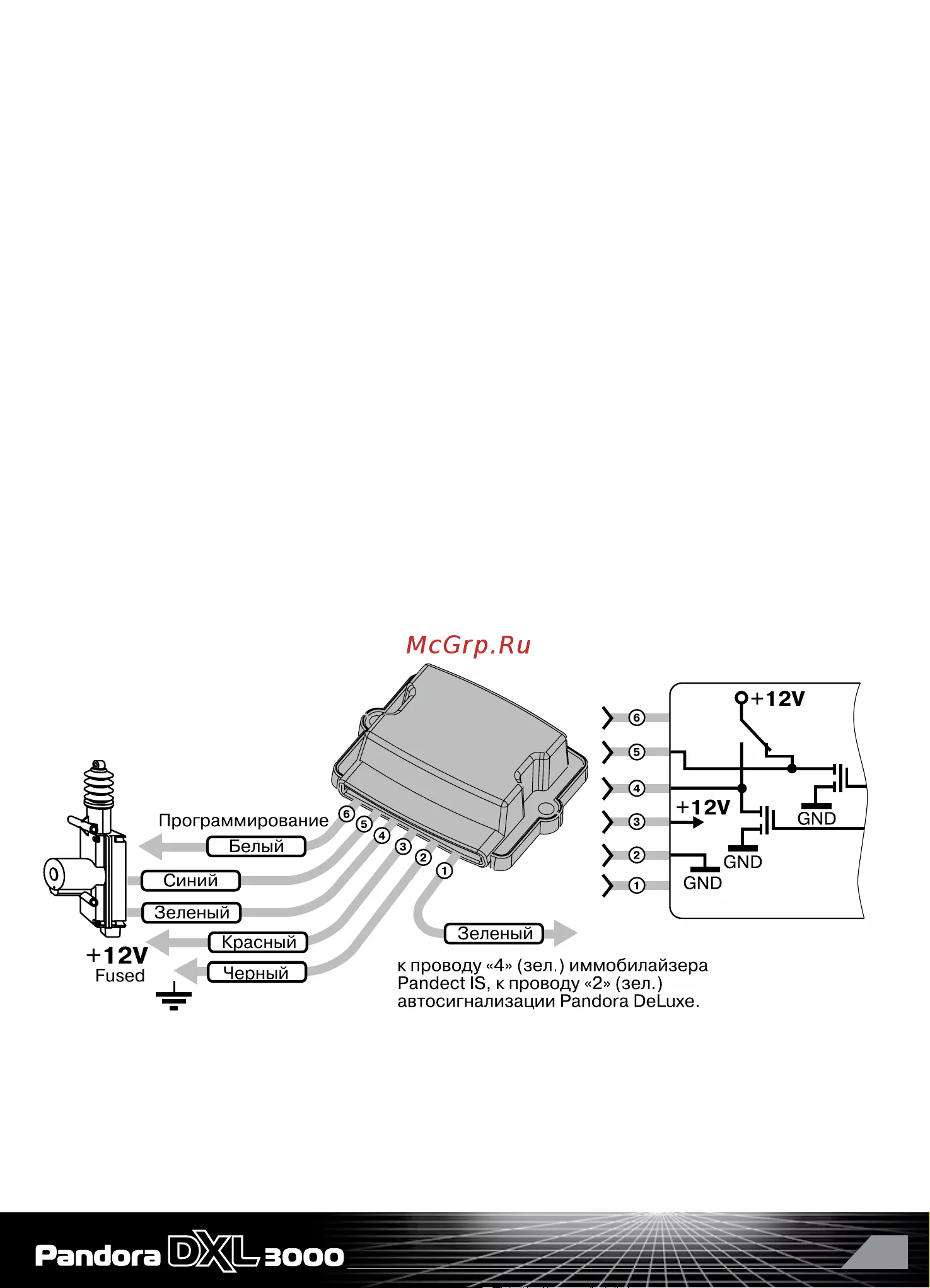

ПРОГРАММИРОВАНИЕ МОДУЛЯ УПРАВЛЕНИЯ ЗАМКОМ КАПОТА HM-05

Модуль управления замком капота

HM-05

располагают скрытно в подкапотном пространстве

автомобиля, с соблюдением мер предосторожности, связанных с допустимой температурой,

агрессивностью среды и влажностью.

Провод «1» (зеленый) модуля блокировки должен быть присоединен к управляющему проводу

«2» (зеленый) базового блока автосигнализации

Pandora DXL

Провод «2» (черный) модуля блокировки должен быть присоединен к кузову автомобиля или

надежному проводнику, соединяющему кузов и какой-либо штатный потребитель. Данный провод

подсоединяется при монтаже в первую очередь.
