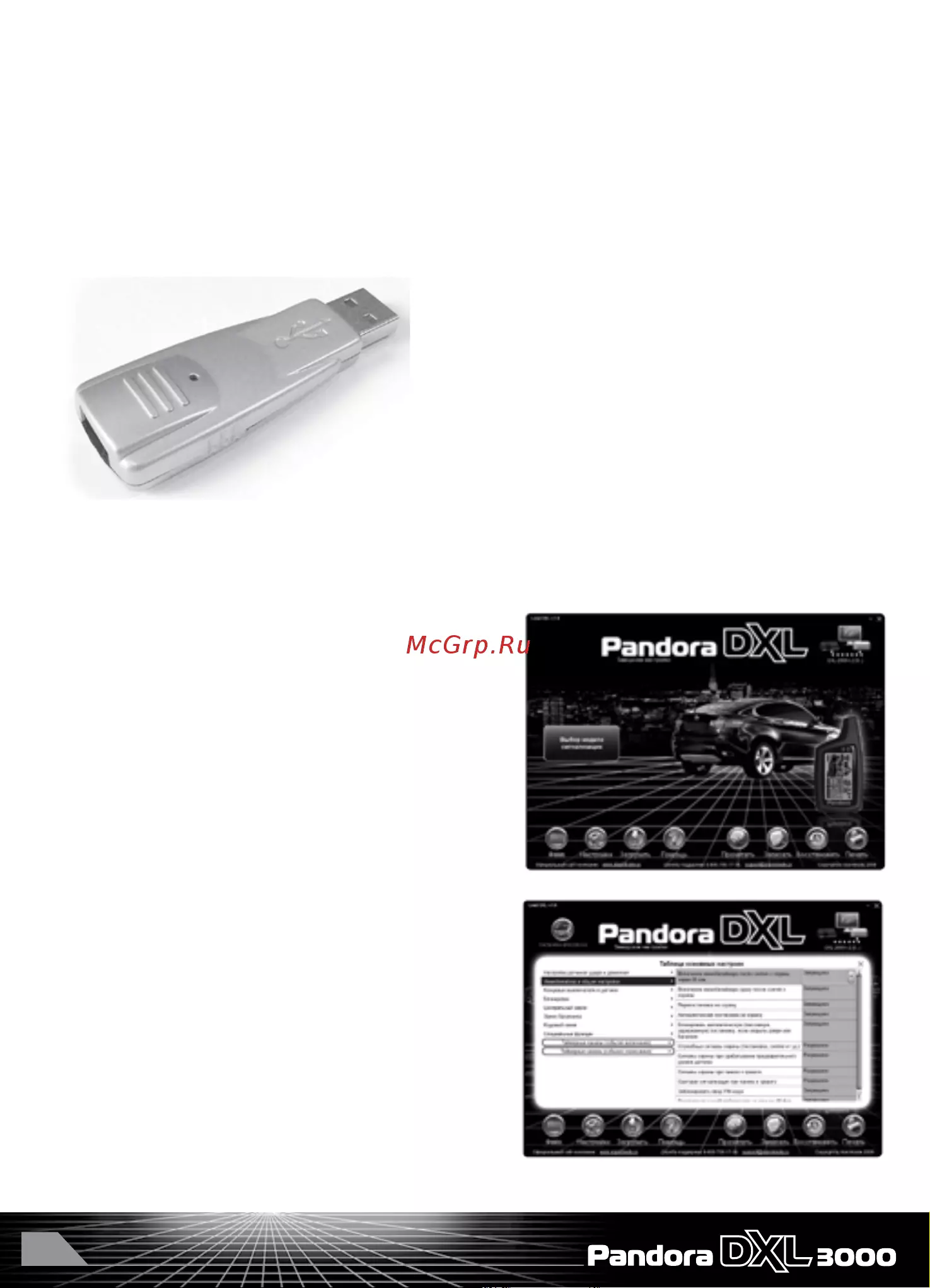

ТАБЛИЦА ОБЩИХ ПРОГРАММИРУЕМЫХ НАСТРОЕК СИСТЕМЫ
(Меню программирования 1)
При выключенном зажигании набрать PIN-код, индикатор системы выдаст серию зеленых и красных вспышек.
Заводские установки системы отмечены серым фоном.
Наименование
уровня
Уровень и подуровень
Индикатор
Красный
(запрещено)
Зеленый
(разрешено)
Запись брелоков в
память системы
I-1 Поочередная запись брелоков (до четырех) См. описание
Занесение
секретного кода
I-2 Ввод нового секретного PIN-кода См. описание
Настройка датчиков
удара и движения
I-3.1 Настройка предупредительного уровня датчика удара См. описание
I-3.2 Настройка тревожного уровня датчика удара См. описание
I-3.3 Настройка тревожного уровня датчика движения См. описание
I-3.4 Отключать доп. датчик при работающем двигателе Запрещено Разрешено
I-3.5 Отключать доп. датчик при открытии багажника Запрещено Разрешено
I-3.6 Отключать доп. датчик во время работы радиоканала Запрещено Разрешено
I-3.7 Задержка включения шок-сенсора при постановке на охрану Запрещено Разрешено
I-3.8 Задержка включения дополнительного датчика при постановке на охрану Запрещено Разрешено
I-3.9 Время задержки включения шок-сенсора и доп. датчика (0…2 мин.) 15сек.
Иммобилайзер и
общие настройки
I-4.1 Включение иммобилайзера после снятия с охраны через 25 сек. Запрещено Разрешено
I-4.2 Включение иммобилайзера сразу после снятия с охраны Запрещено Разрешено
I-4.3 Перепостановка на охрану Запрещено Разрешено
I-4.4 Автоматическая постановка на охрану Запрещено Разрешено
I-4.5
Блокировать автоматическую (пассивную, задержанную) постановку,
если открыты двери или багажник
Запрещено Разрешено
I-4.6 Служебные сигналы сирены (постановка, снятие и т.д.) Запрещено Разрешено
I-4.7 Сигналы сирены при срабатывании предварительного уровня датчика Запрещено Разрешено
I-4.8 Сигналы сирены при панике и тревоге Запрещено Разрешено
I-4.9 Световая сигнализация при панике и тревоге Запрещено Разрешено
I-4.10 Заблокировать ввод PIN-кода Запрещено Разрешено
I-4.11 Деактивация иммобилайзера только ключем iButton Запрещено Разрешено
I-4.12 Запись ключей iButton (до четырех ключей) См. описание
I-4.13
Запирание замков дверей при автоматической постановке под охрану
Запрещено Разрешено
Концевые
выключатели и
датчики
I-5.1 Полярность концевика багажника
Отрицательная Положительная
I-5.2 Полярность концевика капота
Отрицательная Положительная
I-5.3 Тип концевого выключателя дверей НР НЗ
I-5.4 Включение задержки опроса концевиков дверей Запрещено Разрешено
I-5.5 Полярность датчика масла, лампы зарядки
Отрицательная Положительная
I-5.6 Полярность концевика нейтрали, ручного тормоза
Отрицательная Положительная
I-5.7 Порог срабатывания датчика масла, лампы зарядки 2.5V 5V
I-5.8 Повышенная чувствительность входа тахометра Запрещено Разрешено
I-5.9
Отключать контроль концевиков при отпирании багажника
Запрещено Разрешено
I-5.10 Время задержки опроса концевиков дверей (0…2 мин.) 15сек.
