![Pandora DXL 3000 Руководство по монтажу онлайн [7/56] 191919](/img/pdf.png)
Pandora DXL 3000 Руководство по монтажу онлайн [7/56] 191919
Превью страниц
Страница 7 /
56
![Pandora DXL 3000 Руководство по монтажу онлайн [7/56] 191919](/views2/1229590/page7/bg7.png)
Содержание
129- Руководство по монтажу
- Pandora dxl 3ooo
- Автомобильной системы охранной сигнализации

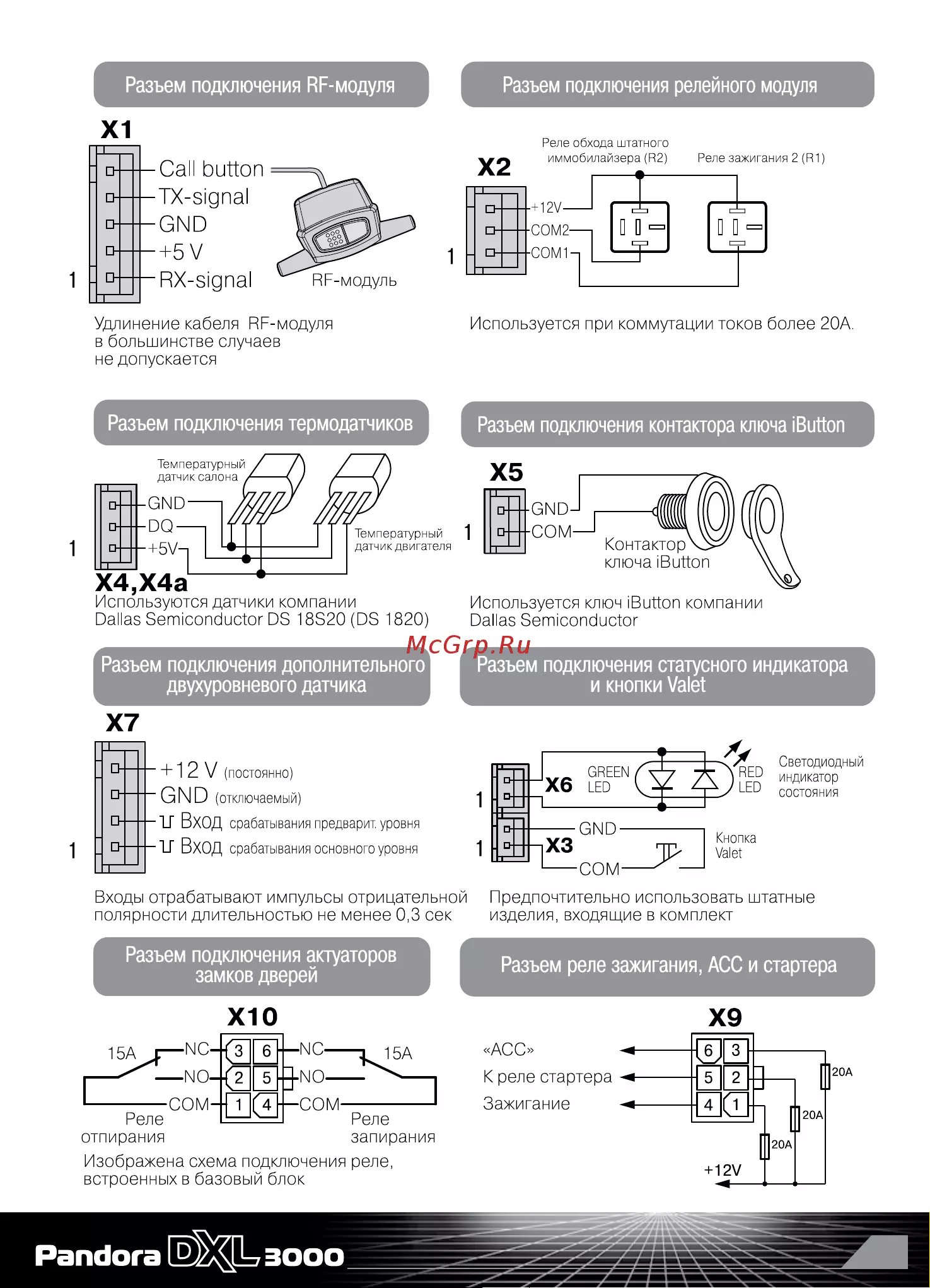

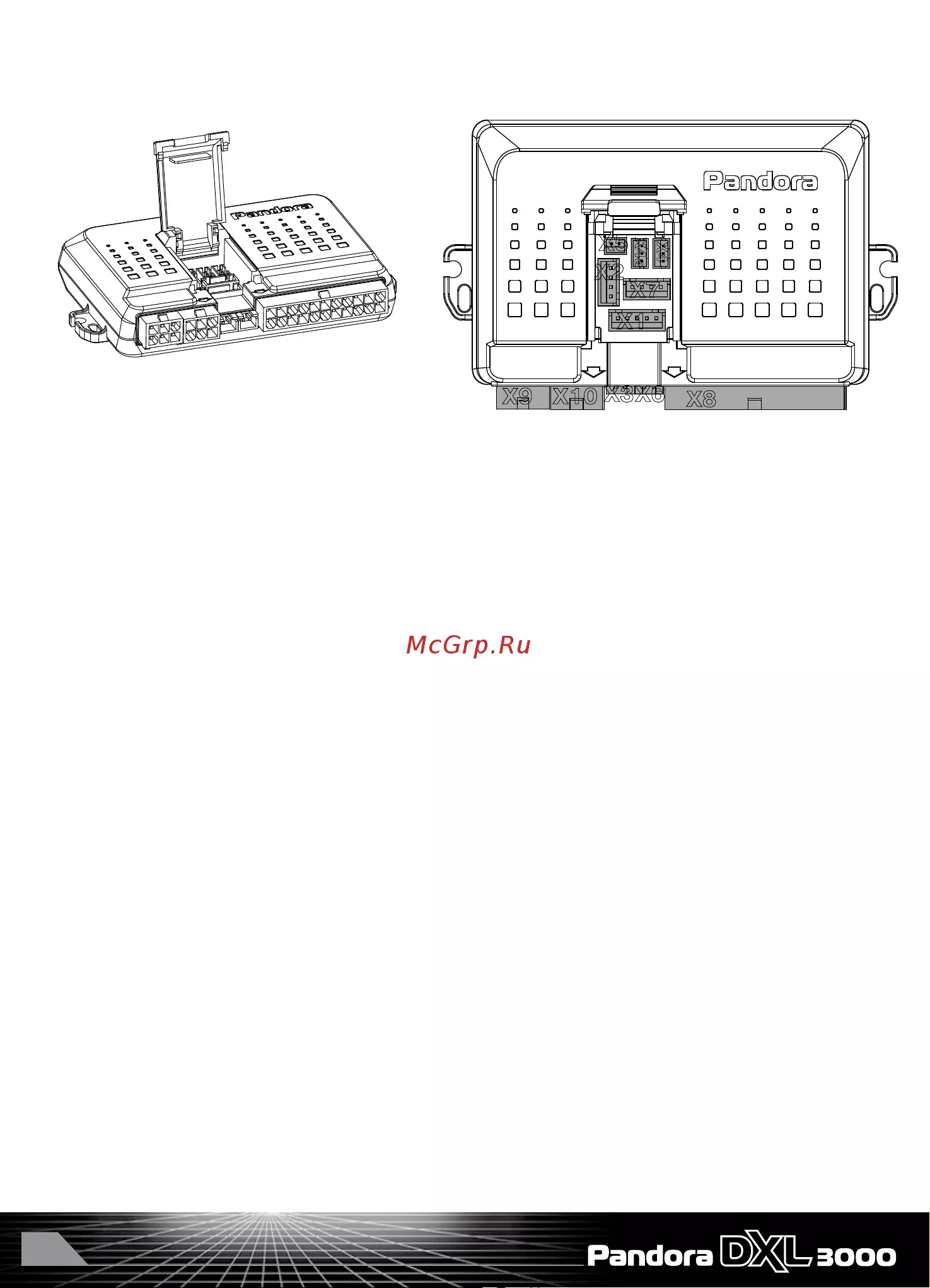

- X8 x6 x10 x9
- Таблица возможных назначений таймерных каналов
- Подать питание на базовый блок автосигнализации pandora dxl и модуль управления замком капота hm 05 включить зажигание модуль управления замком капота выдаст импульс открытия
- Совместная работа с иммобилайзером pandect is 471 475 477 реализация режима hands free опция
- Pandect is 477
- При совместной работе автосигнализации pandora dxl 3ooo и иммобилайзера pandect is 471 475 477 возможна реализация функции hands free т е постановка и снятие автомобиля с охраны без использования брелока от владельца автомобиля не требуется никаких действий для отключения охраны сигнализации и деактивации противоугонной функции только поднести брелок метку иммобилайзера к автомобилю pandect is управляет постановкой снятием охраны динамическим кодом передаваемым по проводу таймерного канала ch4 при включении режима hands free приближение владельца с брелоком меткой вызовет снятие автомобиля с охраны отсутствие владельца с брелоком меткой в зоне радиообмена более 15 сек вызовет постановку автомобиля на охрану при этом иммобилайзер будет работать в штатном режиме согласно своему алгоритму работы
- Программирование системы
- Реализация режима программная нейтраль режим программной нейтрали позволяет реализовать безопасный автоматический запуск
- Pandora dx
- Двухсторонней связи при этом система должна быть полностью смонтирована на автомобиле
- Реализация режима турботаймер система pandora dxl имеет встроенный режим интеллектуального турботаймера
- Может быть произведено тремя способами
- Ручное программирование системы
- Включено
- Переход из одного меню программирования в другое возможен только в случае если не выбран ни один из пунктов программирования
- Программирование системы с помощью компьютера
- Usb модуль rmp 01 rmp 02
- Таблица общих программируемых настроек системы
- Меню программирования 1 при выключенном зажигании набрать pin код индикатор системы выдаст серию зеленых и красных вспышек заводские установки системы отмечены серым фоном
- Блокировки
- Тип контактов реле блокировки
- I 6 0 ch2 r2 нр нз
- Ch1 r1 нр нз
- Канал назначаемый как реле блокировки см п 6 6 2
- I 6 r1 запрещено разрешено
- I 6 ch4 запрещено разрешено
- I 6 ch3 запрещено разрешено
- I 6 ch2 запрещено разрешено
- I 6 2 ch4 r4 нр нз
- I 6 1 ch3 r3 нр нз
- Ch1 запрещено разрешено
- I 6 r4 запрещено разрешено
- I 6 r3 запрещено разрешено
- I 6 r2 запрещено разрешено
- I 10 восстановление заводских настроек запрещено разрешено
- Специальные функции
- I 11 при удачном старте двигателя запрещено разрешено
- I 10 управление указателями поворота прямое
- Каналы ch1 r1
- Импульсный
- I 11 при отключении зажигания запрещено разрешено
- I 11 при включении зажигания запрещено разрешено
- При постановке на охрану запрещено разрешено
- Прерывистый
- I 10 чтение истории событий без входа в режим программирования
- Кнопкой
- I 10 тип управления кнопкой аварийной остановки
- I 10 сигнал сирены постоянный
- Включить
- I 10 режим anti hi jack запрещено разрешено
- I 10 изменение адресации термодатчиков запрещено разрешено
- I 11 при срабатывании тревоги запрещено разрешено
- I 11 при снятии с охраны запрещено разрешено
- I 11 при отключении тревоги запрещено разрешено
- I 11 выбор таймерного канала ch1 r1
- Только в режиме охраны
- I 11 включать без ограничения времени запрещено разрешено
- I 11 2 время включения 0 2мин 0 сек
- Разрешено
- Работа таймерных каналов по событиям
- I 11 1 триггерно командой от брелока запрещено разрешено
- I 11 0 только в режиме охраны запрещено разрешено
- Только в режиме охраны
- Включить
- Отключить
- Только в режиме охраны
- Таблица программируемых настроек дистанционного запуска двигателя меню программирования 2
- При выключенном зажигании и нажатой педали тормоза набрать pin код индикатор системы
- Выдаст серию зеленых и красных вспышек заводские установки системы отмечены серым фоном
- Зелен красн
- Зеленый
- Синий
- Зелен черн
- Синий черн
- Синий красн
- Схема подключения автосигнализации
- Кнопка valet
- Model 3000
- Pandora dxl
- Белый синий
- Схема подключения автосигнализации
- Model 3000
- Кнопка valet
- Белый синий
- Pandora dxl
- Типовая схема использования таймерных каналов
- Без изменения заводских установок
- Термодатчик двигателя
- С ключа не включается
- Реле защиты стартера
- Корич красн коричневый желт красн желтый оранж красн оранжевый
- К обходчику штатного иммобилайзера
- Белый желтый
- Белый
- Розовый
- Подогрев 0 40 мин от
- П ii 11 11 п ii 3 3 п ii 2 2 п ii 6 6
- Зеленый син
- Желтый
- Диаграмма запуска и работы двигателя
- Вход сигнала от тахометра инжектора генератора
- Вход от кнопки педали тормоза
- Вход от датчика нейтрали ручного тормоза
- Вход от датчика масла лампы зарядки
- Белый синий
- Типовая схема подключения системы управления двигателем
- Белый зел
- Заводская установка запрещено
- Мой сервисный пин код
- Заводская установка разрешено
- Для аварийного снятия автомобиля с охраны используется индивидуальный пин код master code который располагается под защитным слоем специальной пластиковой карты входящей в комплект автосигнализации
- Уровень i 3 настройка датчиков удара и движения
- Система подтвердит прием четвертой цифры кода серией красных и зеленых вспышек индикатора состояния ввести все четыре цифры кода еще раз если вы дважды без ошибок ввели секретный код индикатор состояния системы выдаст на 2 сек серию красных и зеленых вспышек и новый код будет записан система вернется в режим программирования если вы ввели ошибочный секретный код то индикатор состояния вспыхнет красным и система вернется в режим программирования
- Внимание неправильный выбор длительности и типа импульса может привести к выходу из строя центрального замка автомобиля программирование данной функции должно осуществляться только в специализированных центрах квалифицированными специалистами
- Внимание данная функция должна устанавливаться только специалистами в сервисных центрах так как при неправильном использовании может привести к выходу из строя центрального замка автомобиля
- Азрешает подачу дополнительного импульса запирания после останова двигателя в режиме охраны если этот подуровень разрешен то при автозапуске дистанционном запуске турботаймере поддержке зажигания и программной нейтрали через 1секунду после останова двигателя выдается импульс на реле запирания заводская установка запрещено
- Подуровень i 7 3
- Уровень i 9 кодовый канал в данном подуровне осуществляется выбор канала предназначенного для работы в качестве кодового для управления реле bm 103 m и hm 05 определяются их настройки а также настраивается логика совместной работы с иммобилайзером pandect is 471 475 477 подуровень i 9 i 9 канал назначаемый в качестве кодового для передачи кодированных посылок дополнительным устройствам bm 103m hm 05 и т д
- Подуровень i 9 разрешает использование вывода таймерного канала ch4 x8 конт зеленый в качестве входа для совместной работы с иммобилайзером pandect is 471 477 если этот подуровень разрешен то вывод ch4 будет работать как вход для получения команд о наличии и отсутствии метки от иммобилайзера после разрешения данного подуровня для установления связи между базовым блоком pandora dxl 3ooo и иммобилайзером необходимо записать иммобилайзер в систему для этого необходимо находясь в режиме программирования не заходя ни на какой уровень удалить все метки из зоны связи или извлечьь элементы питания не менее чем на 15 сек а затем внести в зону связи установить элементы питания на место одну или все метки при этом биппер иммобилайзера выдаст мелодию на связи а базовый блок выдаст два коротких сигнала сирены и иммобилайзер будет записан в систему при этом в зависимости от разрешения функций снятия и постановки устанавливаются
- Примечание размеры могут незначительно меняться в зависимости от применяемой модели при этом производитель гарантирует эксплуатационные характеристики не хуже заявленных
- Технические данные
- Назначение кнопок брелоков
- Система снята с охраны
- Из режима тревоги система выходит при нажатии любой кнопки брелока
- Внимание часть функций указанных в таблице доступны только в случае их программирования в настройках по умолчанию они могут быть дезактивированы
- Внимание функции помеченные символом не доступны с дополнительного брелока кнопка дополнительного брелока соответствует кнопке брелока с жк дисплеем
