При установке однопроводного кодового реле BM-101 выберите

место установки, подключите реле к базовому блоку, проведите процедуру

программирования и замаскируйте реле в жгуте проводки изоляционной лентой.

Закрепите проводку изоляционной лентой, при этом желательно максимально

обеспечить маскировку всей проводки

Установите предохранители в свои гнезда.

Запрограммируйте систему в соответствии с пожеланиями владельца

автомобиля, используя руководство по программированию системы.

При подключении к базовому блоку внешних реле запрещается

использовать защитные диоды. Они уже предусмотрены схемотехникой

базового блока.

ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА (ОБЪЕМА)

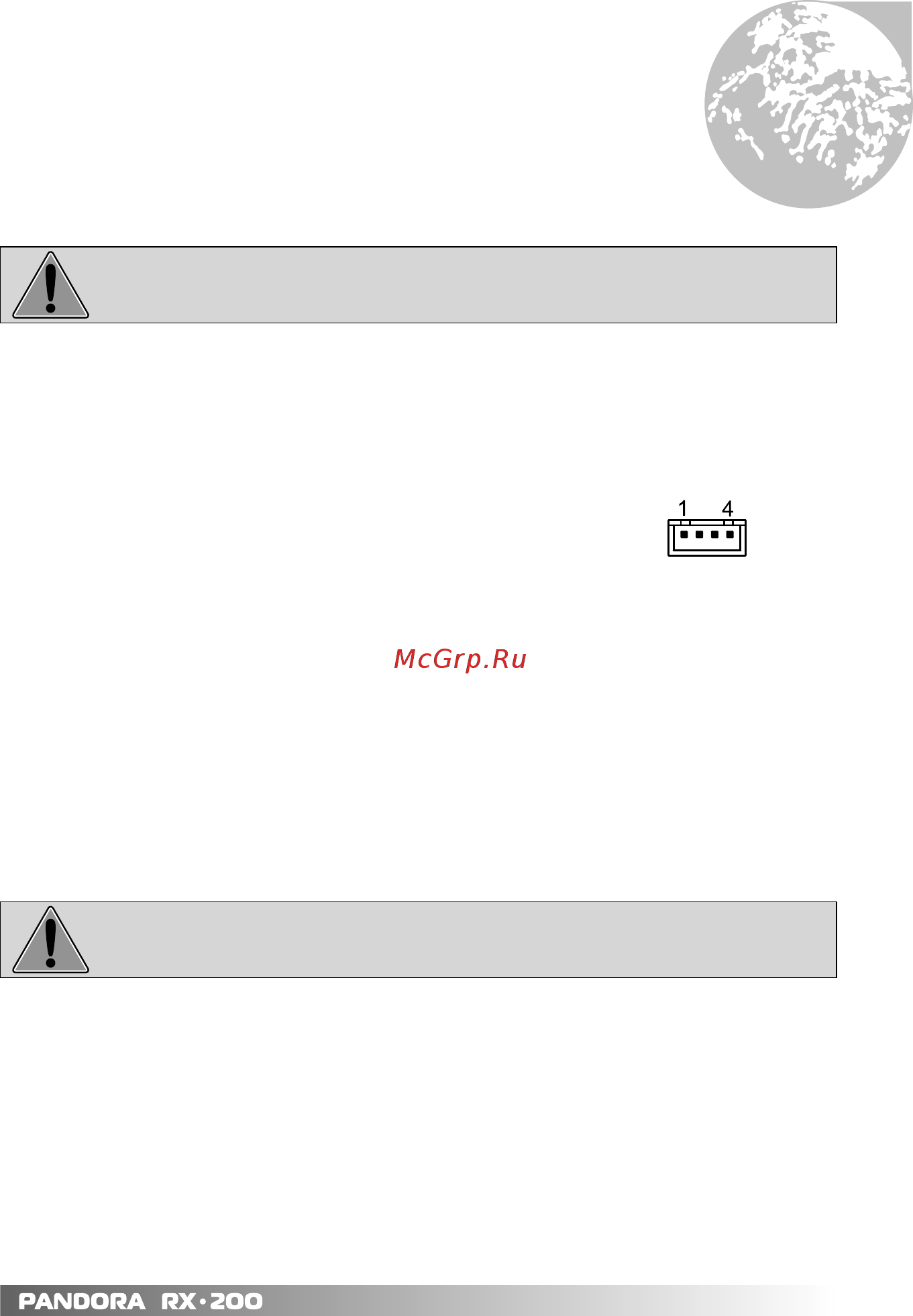

Четырехконтактный разъем служит для подключения дополнительного

двухуровневого датчика (объема). Функциональное назначение контактов разъема

X3 блока управления приведено ниже:

1 – сигнальный вход тревожного уровня (-);

2 – сигнальный вход предупредительного уровня (-);

3 – общий 0В;

4 – питание датчика +12В.

ПОДКЛЮЧЕНИЕ ЗАМКОВ ДВЕРЕЙ

Система позволяет управлять дверными замками различных типов, с разной

длительностью и типом управляющего сигнала. Предусмотрены следующие типы

сигнала и длительности, которые выставляются при программировании системы.

Раздел «программирование системы», уровень 8:

Одинарные сигналы для открытия и закрытия (программируется раздельно)

Двойные сигналы для открытия и закрытия (программируется раздельно)

Режим «Комфорт» при закрытии (длительность сигнала программируется)

Длительность сигналов открытия и закрытия для электрических замков - 0,8 сек.

Длительность сигналов открытия и закрытия для пневматических замков - 5 сек.

Неверно установленная длительность сигнала управления центральным

замком может привести к выходу из строя элементов или частей его

схемы.

На рис. 2…10 приводятся различные примеры схем подключения дверных

замков автомобилей.
