ПОДКЛЮЧЕНИЕ СВЕТОВОЙ СИГНАЛИЗАЦИИ

Для подключения световой сигнализации используются 10 и 19 контакты разъема X1

базового блока. Максимальный ток по каждому из каналов не более 5А. Питание каналов

световой сигнализации осуществляется отдельно от питания базового блока через 20

контакт того же разъема, в цепь питания установлен предохранитель 10А.

При установке базового блока провод с 10 контакта разъема X1 подключается к

проводке фонарей левого поворота, а 19 контакт того же разъема к проводке фонарей

правого поворота.

При необходимости использования в качестве аварийной сигнализации габаритных

фонарей, провода от 10 и 19 контактов замыкаются между собой и подключаются к проводке

габаритных огней.

ПОДКЛЮЧЕНИЕ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

Подключение концевых выключателей дверей производится к 4 контакту разъема

X1 базового блока. Обычно в автомобилях стационарные концевые выключатели дверей

подключены параллельно и вывод от любого из выключателей, можно подключить к базовому

блоку.

Если в автомобиле предусмотрен блок управления салонным освещением или

выключатели дверей подключены раздельно, то к базовому блоку охранной системы

возможно подключить вывод салонного освещения. Необходимо удостовериться, что на

выводе салонного освещения, при открывании дверей, всегда появляется напряжение +12В

независимо от положения выключателей.

Базовый блок позволяет подключать концевые выключатели дверей подключенные

как к +12В так и к массе автомобиля. Полярность выключателя устанавливается при

программировании системы. Так же при программировании системы возможно установить

задержку при принятии концевого выключателя под охрану, что необходимо на автомобилях с

задержкой выключения салонного освещения.

Подключение концевых выключателя капота производится к 5 контакту разъема

X1, а концевого выключателя багажника к 4 контакту разъема X5 базового блока. При

необходимости можно использовать заводские концевые выключатели, установленные

на автомобиле, подключив их базовому блоку и настроив полярность, либо использовать

концевые выключатели в комплекте охранной системы, установив их в удобном месте.

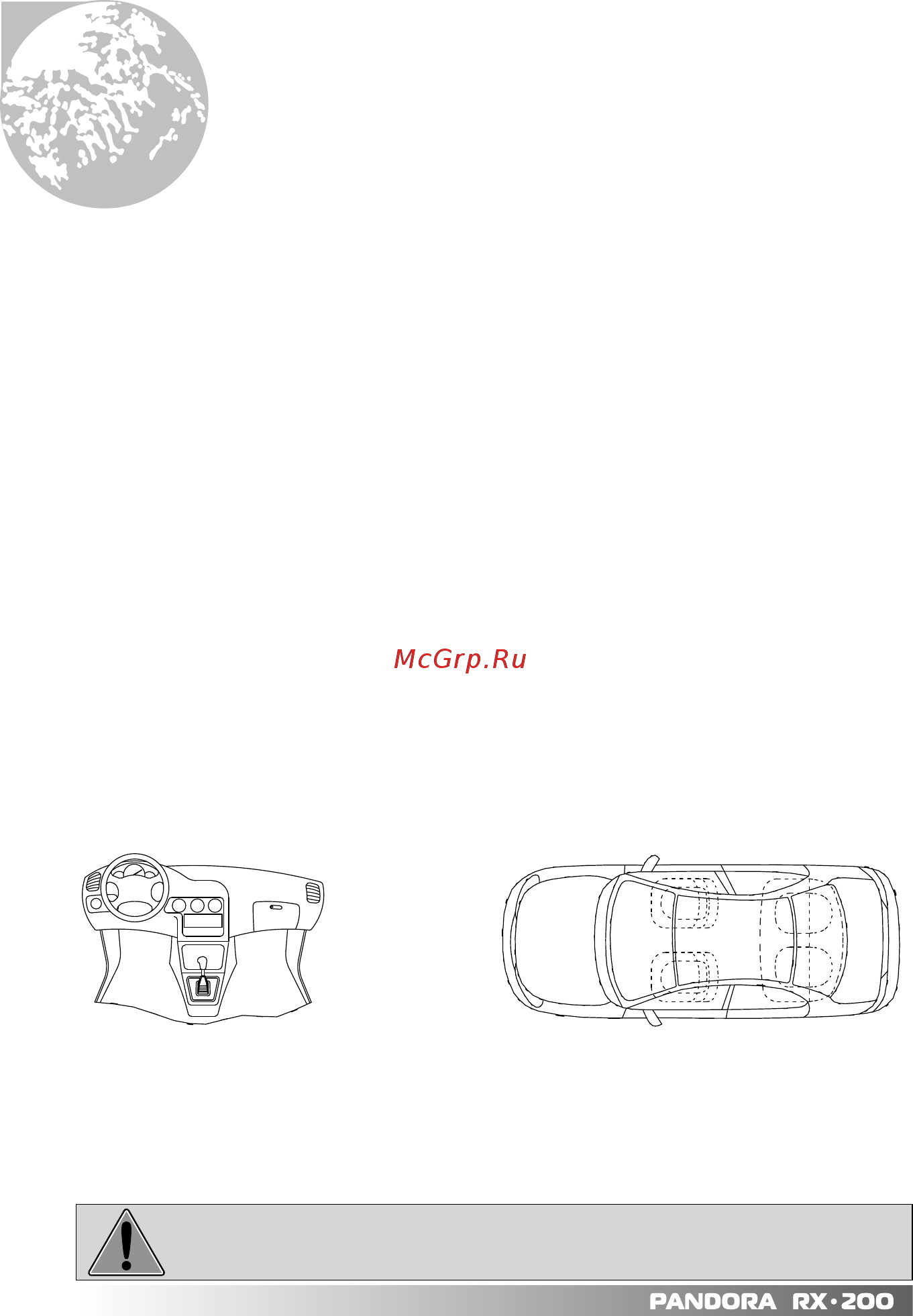

МЕСТА РАСПОЛОЖЕНИЯ ОСНОВНЫХ БЛОКОВ СИСТЕМЫ

Заполните эту страничку по окончании установки, это поможет вам впоследствии

найти нужные элементы для настройки.

ВНИМАНИЕ: Храните данное руководство только вне автомобиля, в

месте не доступном потенциальному угонщику.

 - Предохранители  - Сирена

 - Базовый блок охранной системы  - Передатчик пейджера

 - Дополнительные датчики  - Концевые выключатели

 - Индикатор состояния  - Реле блокировки

 - Кнопка «VALET»  - Сервисные реле
