ПОДКЛЮЧЕНИЕ СВЕТОВОЙ СИГНАЛИЗАЦИИ

Для подключения световой сигнализации используются 10 и 19 контакты двадцатиконтактного

разъема базового блока. Максимальный ток по каждому из каналов не более 5А. Питание каналов

световой сигнализации осуществляется отдельно от питания базового блока через 20 контакт

того же разъема, в цепь питания установлен предохранитель 10А.

При установке базового блока провод с 10 контакта двадцатиконтактного разъема

подключается к проводке фонарей левого поворота, а 19 контакт того же разъема к проводке

фонарей правого поворота.

При необходимости использования в качестве аварийной сигнализации габаритных фонарей

провода от 10 и 19 контактов замыкаются между собой и подключаются к проводке габаритных

огней.

ПОДКЛЮЧЕНИЕ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

Подключение концевых выключателей дверей производится к 4 контакту двадцатиконтактного

разъема базового блока. Обычно в автомобилях стационарные концевые выключатели дверей

подключены параллельно и вывод от любого из выключателей возможно подключить к базовому

блоку.

Если в автомобиле предусмотрен блок управления салонным освещением или выключатели

дверей подключены раздельно, то к базовому блоку охранной системы возможно подключить

вывод салонного освещения. Необходимо удостовериться, что на выводе салонного освещения,

при открывании дверей, всегда появляется напряжение +12В независимо от положения

выключателей.

Базовый блок позволяет подключать концевые выключатели дверей, подключенные как к +12В,

так и к массе автомобиля. Полярность выключателя устанавливается при программировании

системы. Так же при программировании системы возможно установить задержку при принятии

концевого выключателя двери под охрану, что необходимо на автомобилях с задержкой выключения

салонного освещения.

Подключение концевых выключателей капота и багажника производится к 5 контакту

двадцатиконтактного разъема базового блока. Для этого необходимо установить концевые

выключатели в выбранном удобном месте капота и багажника, соединить их параллельно

проводом и подключить к базовому блоку.

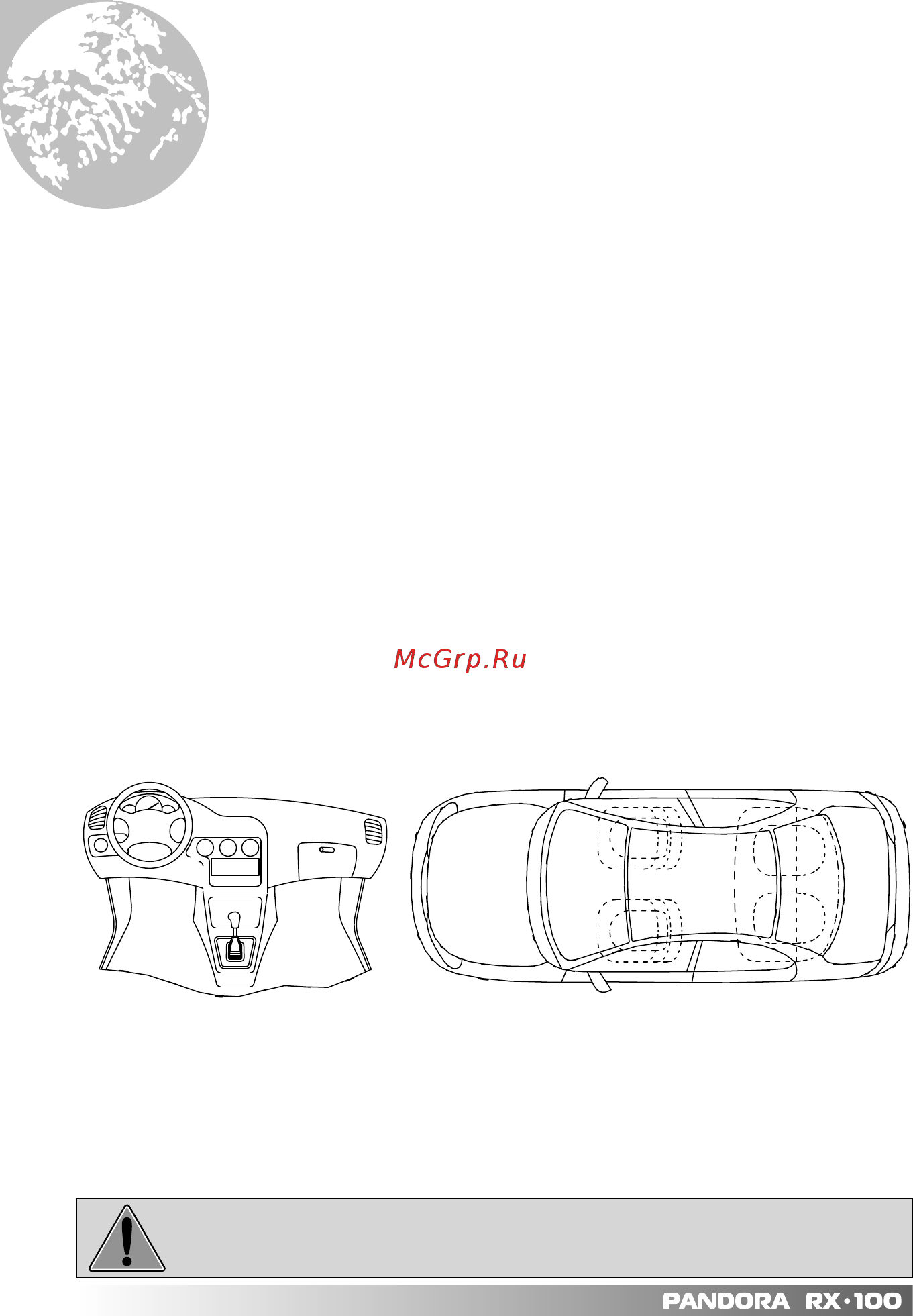

МЕСТА РАСПОЛОЖЕНИЯ ОСНОВНЫХ БЛОКОВ СИСТЕМЫ

Заполните эту страничку по окончании установки, это поможет вам впоследствии найти

нужные элементы для настройки.

ВНИМАНИЕ: Храните данное руководство только вне автомобиля, в

месте не доступном потенциальному угонщику.

 - Предохранители  - Сирена

 - Базовый блок охранной системы  - Передатчик пейджера

 - Дополнительные датчики  - Концевые выключатели

 - Индикатор состояния  - Реле блокировки

 - Кнопка «VALET»  - Сервисные реле
