![Pandora RX-100 Руководство по монтажу и эксплуатации онлайн [32/32] 58831](/img/pdf.png)
Pandora RX-100 Руководство по монтажу и эксплуатации онлайн [32/32] 58831

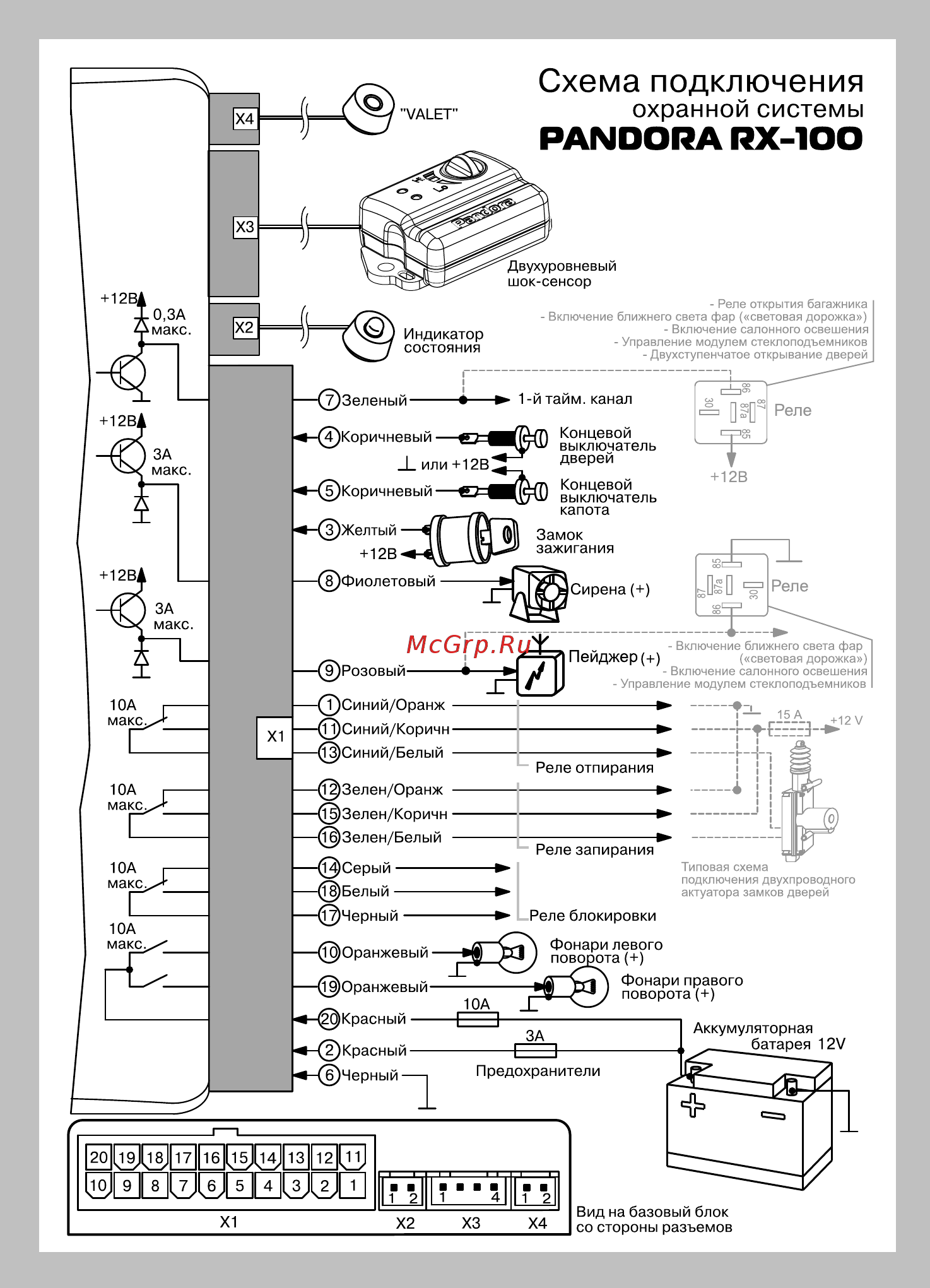

![Pandora RX-100 (2006 г) Инструкция по эксплуатации онлайн [32/32] 11182](/views2/1011843/page32/bg20.png)
Содержание
- Pandora rx 1oo 1
- Охранной системы 1
- По эксплуатации и монтажу 1
- Руководство 1
- Содержание 1
- Www alarmtrade ru 2
- Введение 2
- Основные возможности системы 3
- Виды сигналов 4
- Примечание размеры могут незначительно меняться в зависимости от применяемой модели при этом эксплуатационные характеристики не хуже заявленных 4
- Технические данные 4
- Комплектность поставки 1 базовый блок 1шт 2 брелок дистанционного управления 2шт 3 датчик удара двухуровневый 1шт 4 основной выходной кабель 1шт 5 кабель с индикатором состояния 1шт 6 кабель с кнопкой valet 1шт 7 кабель для внешнего датчика 1шт 8 концевой выключатель 2шт 9 винт саморез о 4 2х13 7шт 10 пластиковая стяжка 350 450 мм 2шт 11 контакт заземления 3шт 12 руководство по эксплуатации и монтажу 1шт 13 упаковка 1шт 6
- Постановка на охрану без брелока 6
- Примечание система может комплектоваться датчиком удара со встроенным кабелем в 6
- Система снята с охраны система на охране 6
- Требования по безопасности монтаж и эксплуатация охранной системы должны осуществляться в строгом соответствии с данным руководством 6
- Этом случае поз не поставляется 6
- Таблица программируемых настроек системы 16
- Уровень 1 запись брелоков в память системы 16
- Уровень 2 занесение секретного кода 17
- Уровень 3 работа сирены 17
- Уровень 4 функции иммобилайзера и автоматической постановки на охрану 17
- Уровень 5 работа таймерного канала 18
- Уровень 6 работа канала дистанционного радиооповещения в случае когда подуровни 6 6 данного уровня находятся в состоянии запрещено на канал дистанционного управления не будет выдаваться никаких сигналов 19
- Уровень 7 управление замками дверей 19
- Внимание если данная функция разрешена то при выходе из режима программирования заводские настройки будут восстановлены 21
- Гарантийные обязательства 21
- Уровень 8 управление блокировкой двигателя 21
- Уровень 9 специальные функции 21
- Pandora rx 1oo 25
- Автомобилей 25
- Внимание не устанавливайте слишком высокую чувствительность датчика удара это может вызвать ложные срабатывания охранной системы 25
- Внимание неверно установленная длительность сигнала управления центральным замком может привести к выходу из строя элементов или частей его схемы 25
- Выставляются при программировании системы раздел программирование системы уровень 7 25
- На рис 2 10 приводятся различные примеры схем подключения дверных замков 25
- Одинарные сигналы для открытия и закрытия программируется раздельно двойные сигналы для открытия и закрытия программируется раздельно длительность сигналов открытия и закрытия 0 8 сек для электрических замков длительность сигналов открытия и закрытия 5 сек для пневматических замков 25
- Подключение датчика удара объема четырехконтактный разъем служит для подключения двухуровневого датчика удара или объема функциональное назначение контактов разъема блока управления приведено ниже нумерация слева направо 1 сигнальный вход тревожного уровня 2 сигнальный вход предупредительного уровня 3 общий 0в 4 питание датчика 12в 25
- Подключение замков дверей система позволяет управлять дверными замками различных типов с разной длительностью и типом управляющего сигнала предусмотрены следующие типы сигнала и длительности которые 25
- При подключении к базовому блоку внешних реле нет необходимости использовать защитные диоды они уже предусмотрены схемотехникой базового блока 25
- Руководство по монтажу охранной системы 25
- Предохранители сирена базовый блок охранной системы передатчик пейджера дополнительные датчики концевые выключатели индикатор состояния реле блокировки кнопка valet сервисные реле 30
- Памятка по программированию системы 31
- Таблица программируемых настроек системы 31
