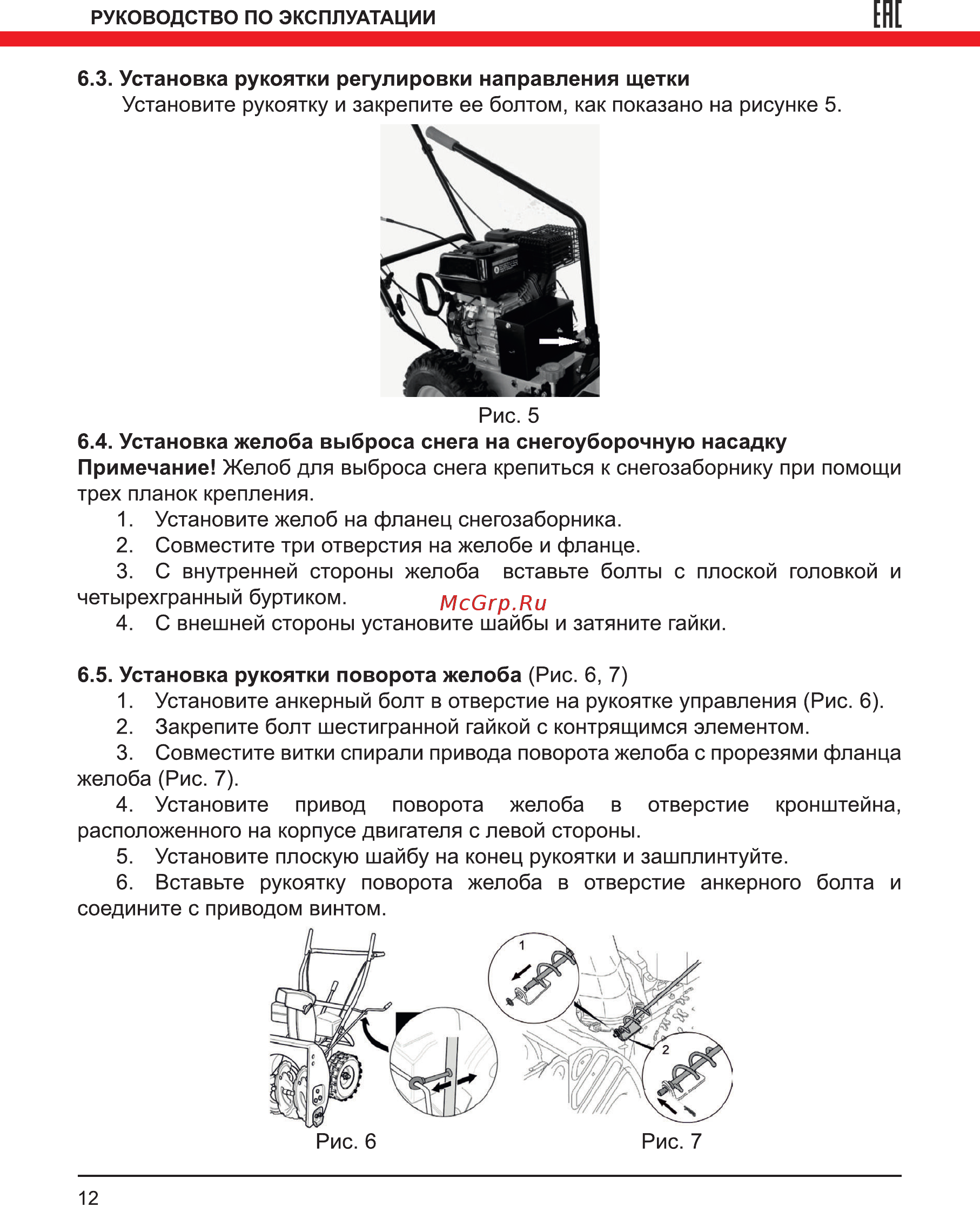

ЕНЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 6 3 Установка рукоятки регулировки направления щетки Установите рукоятку и закрепите ее болтом как показано на рисунке 5 Рис 5 6 4 Установка желоба выброса снега на снегоуборочную насадку Примечание Желоб для выброса снега крепиться к снегозаборнику при помощи трех планок крепления 1 Установите желоб на фланец снегозаборника 2 Совместите три отверстия на желобе и фланце 3 С внутренней стороны желоба вставьте болты с плоской головкой и четырехгранный буртиком 4 С внешней стороны установите шайбы и затяните гайки 6 5 Установка рукоятки поворота желоба Рис 6 7 1 Установите анкерный болт в отверстие на рукоятке управления Рис 6 2 Закрепите болт шестигранной гайкой с контрящимся элементом 3 Совместите витки спирали привода поворота желоба с прорезями фланца желоба Рис 7 4 Установите привод поворота желоба в отверстие кронштейна расположенного на корпусе двигателя с левой стороны 5 Установите плоскую шайбу на конец рукоятки и зашплинтуйте 6 Вставьте рукоятку поворота желоба в отверстие анкерного болта и соедините с приводом винтом Рис 6 12 Рис 7
