8

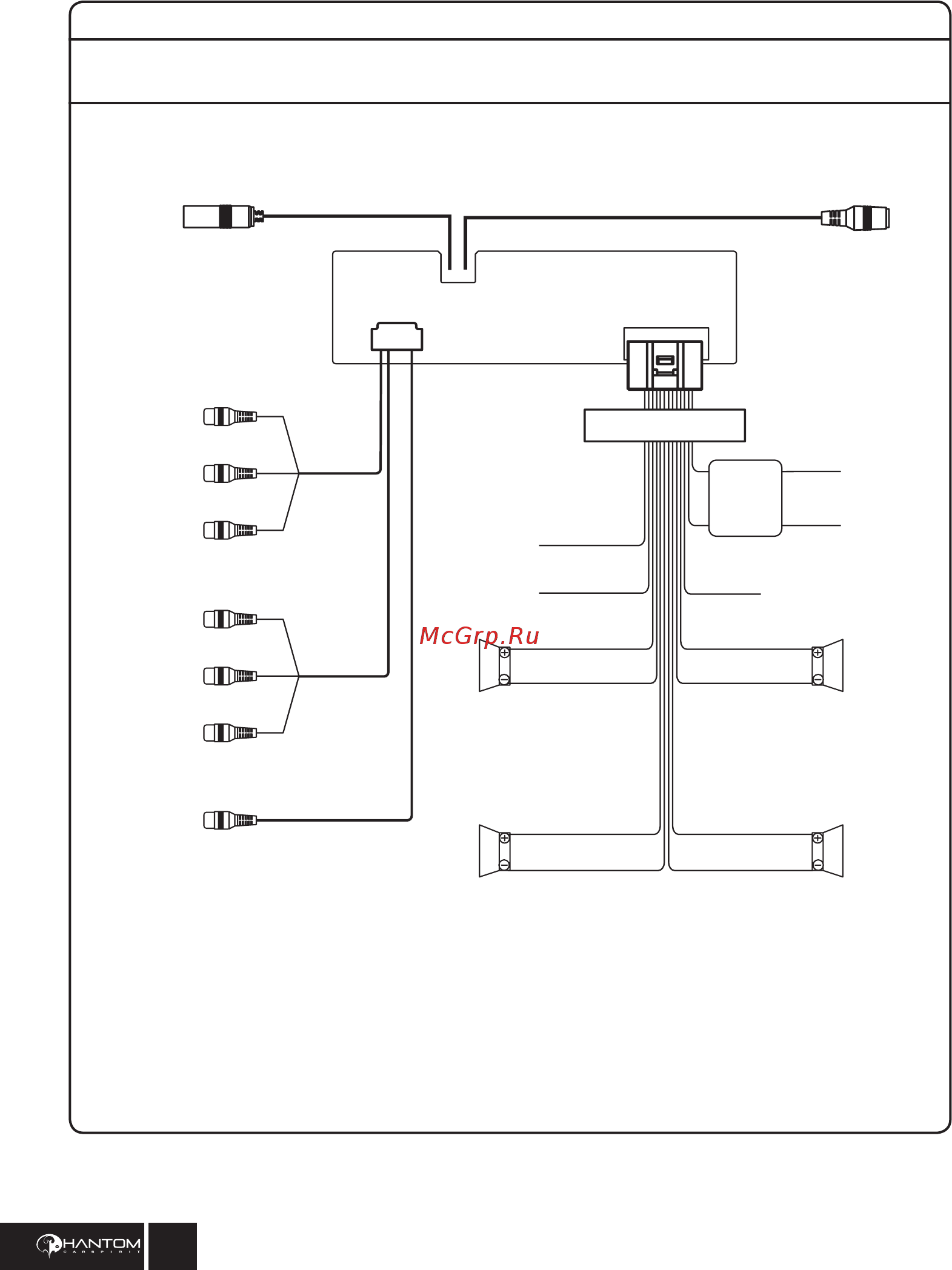

СХЕМА ПОДКЛЮЧЕНИЯ
ПРЕДУПРЕЖДЕНИЕ: Сопротивление динамиков: 4 ОмНапряжение питания: 14,4В
ДИАПАЗОН
РАДИОЧАСТОТ:
AM 522-1620кГц
FM 65.0-108.0МГц
DVM7002
DVM7002G
Радиоантенна ТВ антенна
Разъём ISO
Левый аудиовход
(Белый)
Питание +12В
Питание антенны
Включение
камеры заднего
вида
Земля
Правый передний динамикЛевый передний динамик
Правый задний динамикЛевый задний динамик
Зажигание (ACC) +12В
Белый
Зелёный
Серый
Фиолетовый
Бело-чёрный
Зелёно-чёрный
Серо-чёрный
Фиолетово-чёрный
Левый аудиовыход
(Белый)
Правый аудиовход
(Красный)
Правый
аудиовыход
(Красный)
Видеовход
(Жёлтый)
Видеовыход
(Жёлтый)
Видеовход
(Жёлтый)
Камера заднего вида
Оранжевый
AV выход
Серый
AV вход
Чёрный
Фильтр
питания
Жёлтый
Чёрный
Синий
Оранжевый
Красный
