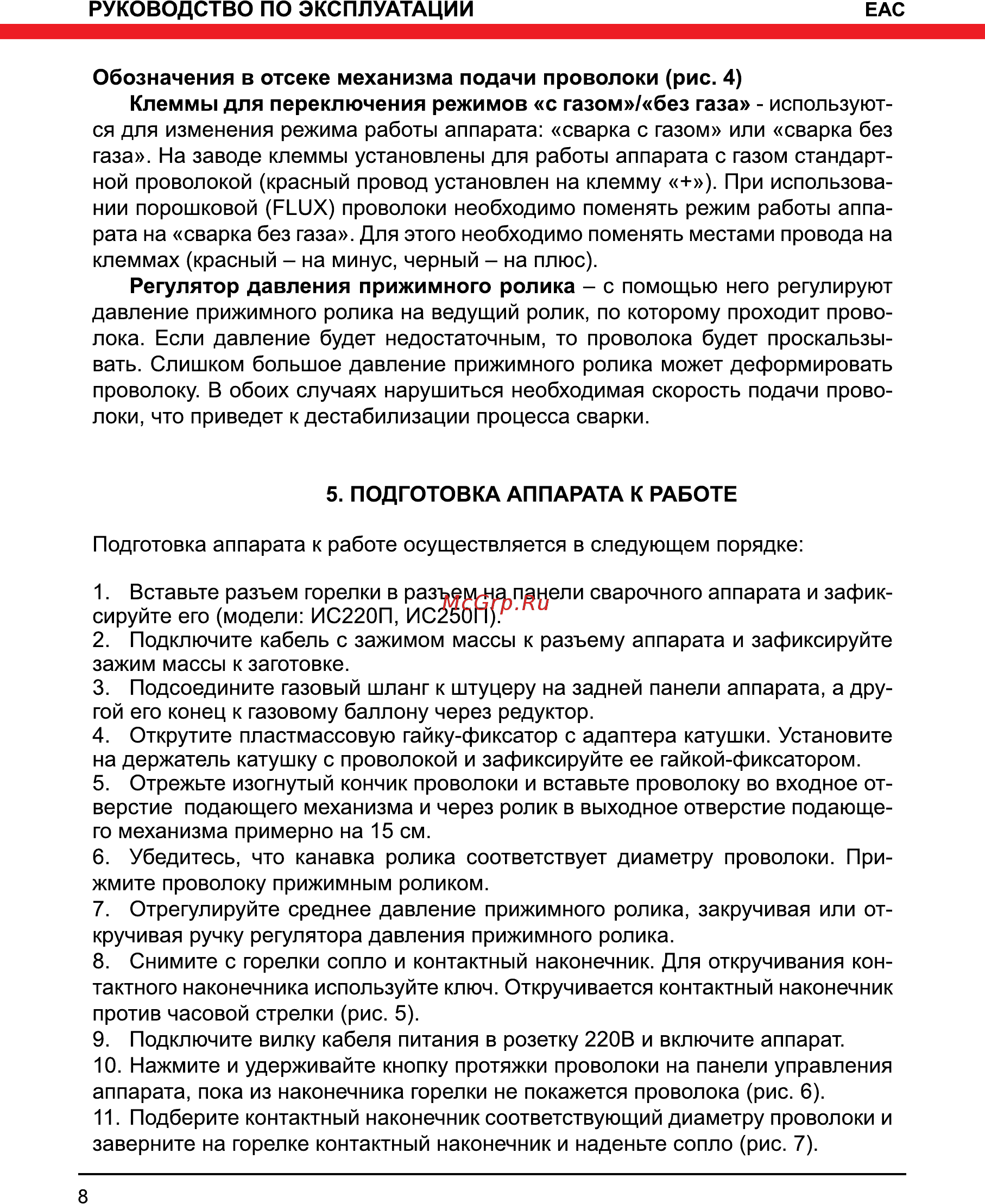

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЕАС Обозначения в отсеке механизма подачи проволоки рис 4 Клеммы для переключения режимов с газом без газа используют ся для изменения режима работы аппарата сварка с газом или сварка без газа На заводе клеммы установлены для работы аппарата с газом стандарт ной проволокой красный провод установлен на клемму При использова нии порошковой FLUX проволоки необходимо поменять режим работы аппа рата на сварка без газа Для этого необходимо поменять местами провода на клеммах красный на минус черный на плюс Регулятор давления прижимного ролика с помощью него регулируют давление прижимного ролика на ведущий ролик по которому проходит прово лока Если давление будет недостаточным то проволока будет проскальзы вать Слишком большое давление прижимного ролика может деформировать проволоку В обоих случаях нарушиться необходимая скорость подачи прово локи что приведет к дестабилизации процесса сварки 5 ПОДГОТОВКА АППАРАТА К РАБОТЕ Подготовка аппарата к работе осуществляется в следующем порядке 1 Вставьте разъем горелки в разъем на панели сварочного аппарата и зафик сируйте его модели ИС220П ИС250П 2 Подключите кабель с зажимом массы к разъему аппарата и зафиксируйте зажим массы к заготовке 3 Подсоедините газовый шланг к штуцеру на задней панели аппарата а дру гой его конец к газовому баллону через редуктор 4 Открутите пластмассовую гайку фиксатор с адаптера катушки Установите на держатель катушку с проволокой и зафиксируйте ее гайкой фиксатором 5 Отрежьте изогнутый кончик проволоки и вставьте проволоку во входное от верстие подающего механизма и через ролик в выходное отверстие подающе го механизма примерно на 15 см 6 Убедитесь что канавка ролика соответствует диаметру проволоки При жмите проволоку прижимным роликом 7 Отрегулируйте среднее давление прижимного ролика закручивая или от кручивая ручку регулятора давления прижимного ролика 8 Снимите с горелки сопло и контактный наконечник Для откручивания кон тактного наконечника используйте ключ Откручивается контактный наконечник против часовой стрелки рис 5 9 Подключите вилку кабеля питания в розетку 220В и включите аппарат 10 Нажмите и удерживайте кнопку протяжки проволоки на панели управления аппарата пока из наконечника горелки не покажется проволока рис 6 11 Подберите контактный наконечник соответствующий диаметру проволоки и заверните на горелке контактный наконечник и наденьте сопло рис 7 8
