Elitech стандарт тп 175 д [6/20] Устройство тепловой пушки

Содержание

• Внимание данная тепловая пушка работает по принципу прямого воздушного нагрева с принудительным нагнетанием воздуха она предназначена в основном для временного обогрева зданий которые находятся в процессе постройки перестройки или ремонта прямой нагрев означает что в обогреваемом пространстве содержатся все продукты горения тепловой пушки эффективность сгорания для данного изделия составляет 98 однако изделие все же выделяет небольшое количество угарного газа угарный газ 4
• Внимание при эксплуатации дизельной тепловой пушки держите горючие вещества например строительные материалы бумагу или картон на безопасном расстоянии от тепловой пушки в соответствии с данными инструкциями никогда не используйте тепловую пушку в присутствии таких веществ как бензин растворители разбавители для краски частицы пыли летучие или переносимые по воздуху горючие вещества и другие неизвестные химикаты в данной переносной тепловой пушке не предусмотрена система вентиляции в ней используется воздух кислород который содержится в окружающем воздухе необходимо обеспечить наличие воздуха для горения и вентиляции 4
• Общие сведения 4
• Перед началом работы с дизельной тепловой пушкой настоятельно рекомендуем ознакомиться с настоящим руководством 1 дизельные тепловые пушки в основном предназначены для временного обогрева зданий которые находятся в процессе постройки или ремонта помещения в которых эксплуатируется дизельная тепловая пушка должны быть хорошо вентилируемыми 1 исполнение тепловой пушки переносное рабочее положение установка на полу условия эксплуатации работа под надзором 1 после длительного хранения или перерыва в работе перед включением тепловой пушки необходимо произвести осмотр на наличие повреждений в случае обнаружения повреждений не запускать дизельную тепловую пушку до устранения всех недостатков 4
• Правила техники безопасности 4
• Таблица 1 4
• Технические характеристики 4
• Опасность поражения электрическим током используйте источник питания с характеристиками напряжение и частота указанными на заводской табличке тепловой пушки используйте розетку имеющую контакты заземления всегда устанавливайте тепловую пушку так чтобы на нее не попадали брызги и капли воды дождь и ветер всегда отсоединяйте тепловую пушку от источника питания если она не используется минимальное безопасное расстояние до горючих материалов от верхней части 1 25 м 6
• От боковых сторон 1 25 м 6
• От передней части 2 5 м 6

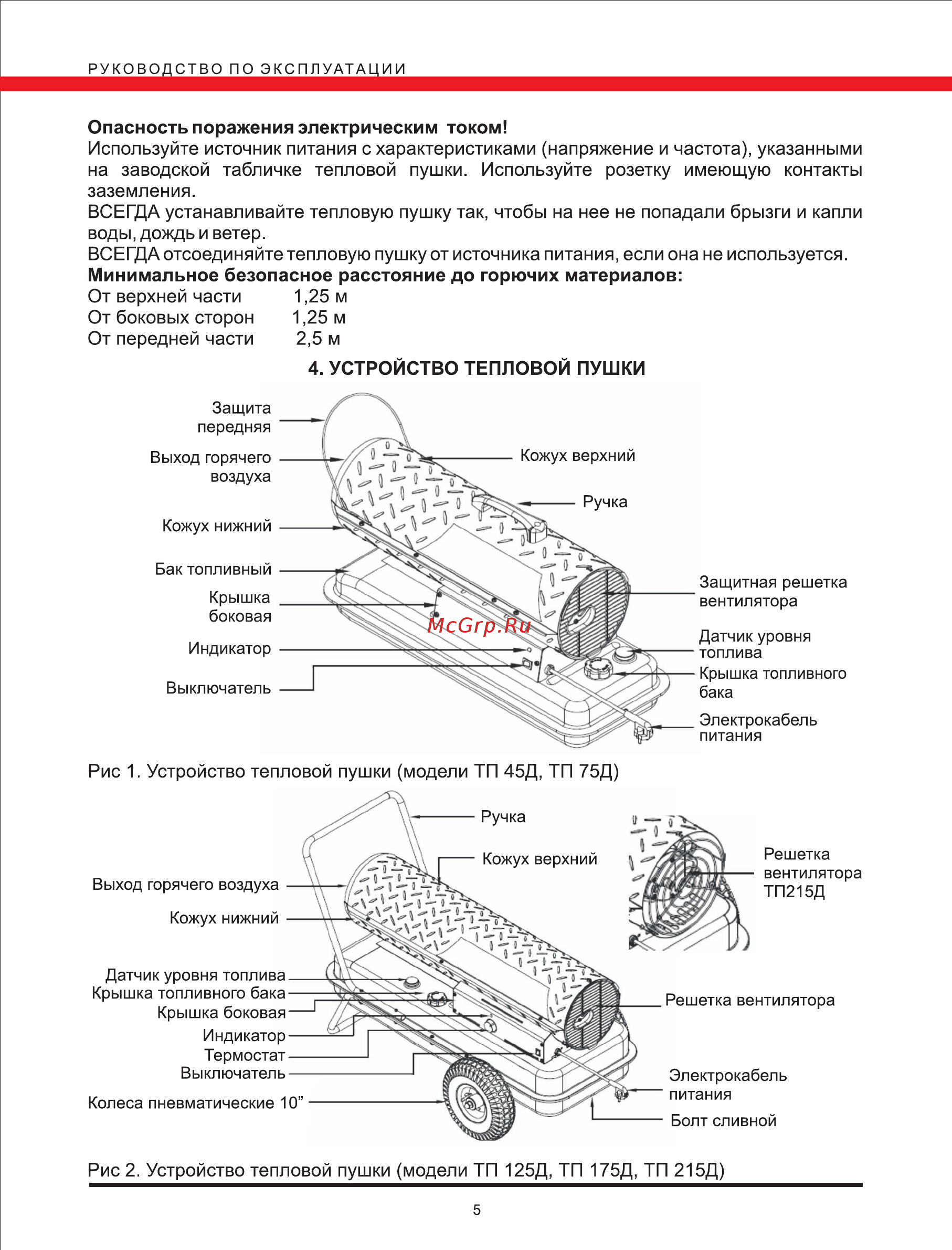

• Рис 1 устройство тепловой пушки модели тп 45д тп 75д 6
• Рис 2 устройство тепловой пушки модели тп 125д тп 175д тп 215д 6
• Устройство тепловой пушки 6
• Модель отключение пушки при 9
• Повторное включение пушки 9
• При температуре 10с 9
• Температуре 10с 9
• Тп 125д тп 175д 110 90 9
• Тп 215д 90 60 9
• Тп 45д тп 75д 80 50 9
• Возможные неисправности и методы их устранения 16

Похожие устройства

• Elitech стандарт тп 125 д Инструкция по эксплуатации
• Elitech стандарт тп 75 д Инструкция по эксплуатации
• Elitech стандарт тп 45 д Инструкция по эксплуатации
• Elitech тп 30 ек Инструкция по эксплуатации
• Elitech тп 22 ек Инструкция по эксплуатации
• Elitech тп 15 ек Инструкция по эксплуатации
• Elitech тп 9 ек Инструкция по эксплуатации
• Elitech тп 5 ек Инструкция по эксплуатации
• Elitech тп 3 ек Инструкция по эксплуатации
• Elitech тп 2 ек Инструкция по эксплуатации
• Elitech дп1500 Инструкция по эксплуатации
• Elitech ек 1000н Инструкция по эксплуатации
• Elitech ас 180тк Инструкция по эксплуатации
• Elitech ас 200тк Инструкция по эксплуатации
• Elitech ас 250тк Инструкция по эксплуатации
• Elitech ас 180т Инструкция по эксплуатации
• Elitech ас 200т Инструкция по эксплуатации
• Elitech ас 160 Инструкция по эксплуатации
• Elitech ас 160 к Инструкция по эксплуатации
• Elitech аис 200ади-ac/dc Инструкция по эксплуатации

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Опасность поражения электрическим током Используйте источник питания с характеристиками напряжение и частота указанными на заводской табличке тепловой пушки Используйте розетку имеющую контакты заземления ВСЕГДА устанавливайте тепловую пушку так чтобы на нее не попадали брызги и капли воды дождь и ветер ВСЕГДА отсоединяйте тепловую пушку от источника питания если она не используется Минимальное безопасное расстояние до горючих материалов От верхней части 1 25 м От боковых сторон 1 25 м От передней части 2 5 м 4 УСТРОЙСТВО ТЕПЛОВОЙ ПУШКИ Защита передняя Выход горячего воздуха Кожух нижний Бак топливный Крышка боковая Индикатор Выключатель Рис 1 Устройство тепловой пушки модели ТП 45Д ТП 75Д Ручка Решетка вентилятора ТП215Д Кожух верхний Выход горячего воздуха Кожух нижний Датчик уровня топлива Крышка топливного бака Крышка боковая Индикатор Термостат Выключатель Решетка вентилятора Электрокабель питания Колеса пневматические 10 Болт сливной Рис 2 Устройство тепловой пушки модели ТП 125Д ТП 175Д ТП 215Д 5
