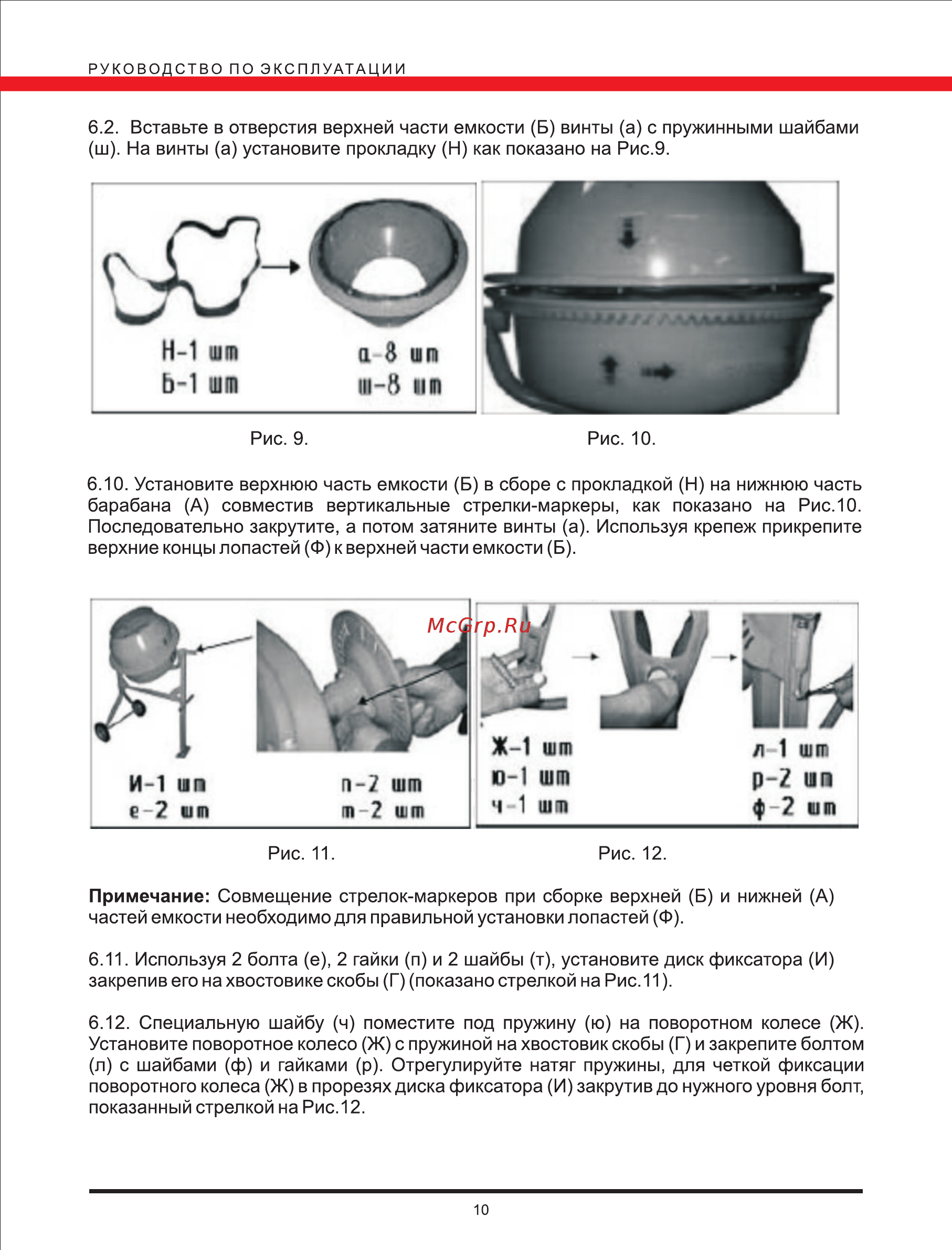

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 6 2 Вставьте в отверстия верхней части емкости Б винты а с пружинными шайбами ш На винты а установите прокладку Н как показано на Рис 9 Рис 9 Рис 10 6 10 Установите верхнюю часть емкости Б в сборе с прокладкой Н на нижнюю часть барабана А совместив вертикальные стрелки маркеры как показано на Рис 10 Последовательно закрутите а потом затяните винты а Используя крепеж прикрепите верхние концы лопастей Ф к верхней части емкости Б Рис 11 Рис 12 Примечание Совмещение стрелок маркеров при сборке верхней Б и нижней А частей емкости необходимо для правильной установки лопастей Ф 6 11 Используя 2 болта е 2 гайки п и 2 шайбы т установите диск фиксатора И закрепив его на хвостовике скобы Г показано стрелкой на Рис 11 6 12 Специальную шайбу ч поместите под пружину ю на поворотном колесе Ж Установите поворотное колесо Ж с пружиной на хвостовик скобы Г и закрепите болтом л с шайбами ф и гайками р Отрегулируйте натяг пружины для четкой фиксации поворотного колеса Ж в прорезях диска фиксатора И закрутив до нужного уровня болт показанный стрелкой на Рис 12 ю
