Elitech бс 120 [16/17] Схема сборки

Содержание

• Е1 тесн 1
• Месители 1
• Руководствопто эксплуатации 1
• Страница 1 1
• Содержание 2
• Страница 2 2
• Схема сборки 2
• Техника безопасности 2
• Бетоносмеситель предназначен для приготовления подвижных бетонных смесей марок 112 114 по гост 7473 94 с максимальным размером твердых частиц щебня гравия непревышающим 30 мм растворов строительных погост 28013 98 а так же их сухих компонентов 3
• Бетоносмеситель предназначен для эксплуатации и хранения в следующих 3
• Бетоносмеситель рассчитан для работы от однофазной сети переменного тока напряжением 220в и частотой 50 гц 3
• Бетоносмеситель является технически сложным товаром бытового назначения и относится к электробытовым машинам предназначенным для использования 3
• Внимание после продажи бетоносмесителя претензии по некомплектности не принимаются 3
• Исключительно для личных семейных домашних и иных нужд не связанных с осуществлением предпринимательской деятельности 3
• Общие указания 3
• Приобретая бетоносмеситель проверьте его работоспособность и комплектность обязательно требуйте от продавца заполнения гарантийного талона и паспорта бетоносмесителя дающих право на бесплатное устранение заводских дефектов в период гарантийного срока в этих документах продавцом указывается дата продажи бетоносмесителя ставится штамп магазина и разборчивая подпись или штамп продавца 3
• Руководство по эксплуатации 3
• Страница 3 3
• Таблица 1 3
• Температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 3
• Технические данные 3
• Условиях 3
• Характеристика бс 70 бс 120 бс 140 бс 160 бс 180 3
• Страница 4 4
• Страница 5 5
• Страница 6 6
• Сборка и регулировка бетоносмесителя 7
• Страница 7 7
• В комплект поставки пакета с крепежом р входит таблица 8
• Рис 2 8
• Страница 8 8
• Таблица 2 8
• Установите на заднюю стойку в колеса с в следующей последовательности шайба ц затем колесо с шайба ц и шплинт з усики шплинта з разогните тем самым зафиксировав колеса с на задней стойке в рис 2 8
• Страница 9 9
• Страница 10 10
• П 4 п 4 11
• Страница 11 11
• Шт м 1 шт шт п 1 шт шт 11
• Порядок работы с бетоносмесителем 12
• Страница 12 12
• Возможные неисправности и методы их устранения 13
• Отключите вилку шнура питания бетоносмесителя от розетки электрической сети питания и обмойте бетоносмеситель водой 7 во избежание истирания деталей ременной передачи бетоносмесителя через каждые 8 часов работы производите проверку и регулировку натяжения ремня и узлов крепления привода 7 храните бетоносмеситель в перевернутом положении емкости или в разобранном виде в сухом защищенном от прямых солнечных лучей месте в заводской упаковке 13
• Страница 13 13
• Таблица 3 13
• Таблица 4 13
• Цемент 50 кг песок гравий вода 13
• В гарантийном ремонте может быть отказано 1 при отсутствии гарантийного талона 2 при нарушении пломб наличии следов разборки на корпусе шлицах винтов болтов гаек и прочих следов разборки или попытки разборки 14
• В гарантийный ремонт принимается бетоносмеситель при обязательном наличии 14
• Владелец имеет право на его бесплатный ремонт 14
• Гарантийные обязательства 14
• Гарантия распространяется только на производственные дефекты выявленные в 14
• Обслуживания указанных в руководстве по эксплуатации гарантийный срок 12 месяцев с даты продажи через розничную торговую сеть срок службы 5 лет 14
• Правильно и полностью оформленного и заполненного гарантийного талона 14
• Производитель гарантирует надёжную работу бетоносмесителя при соблюдении 14
• Процессе эксплуатации бетоносмесителя в период гарантийного срока в случае нарушения работоспособности бетоносмесителя в течение гарантийного срока 14
• Страница 14 14
• Условий хранения правильности монтажа соблюдении правил эксплуатации и 14
• Установленного образца на представленный для ремонта бетоносмеситель с штампом торговой организации и подписью покупателя 14
• Страница 15 15
• Страница 16 16

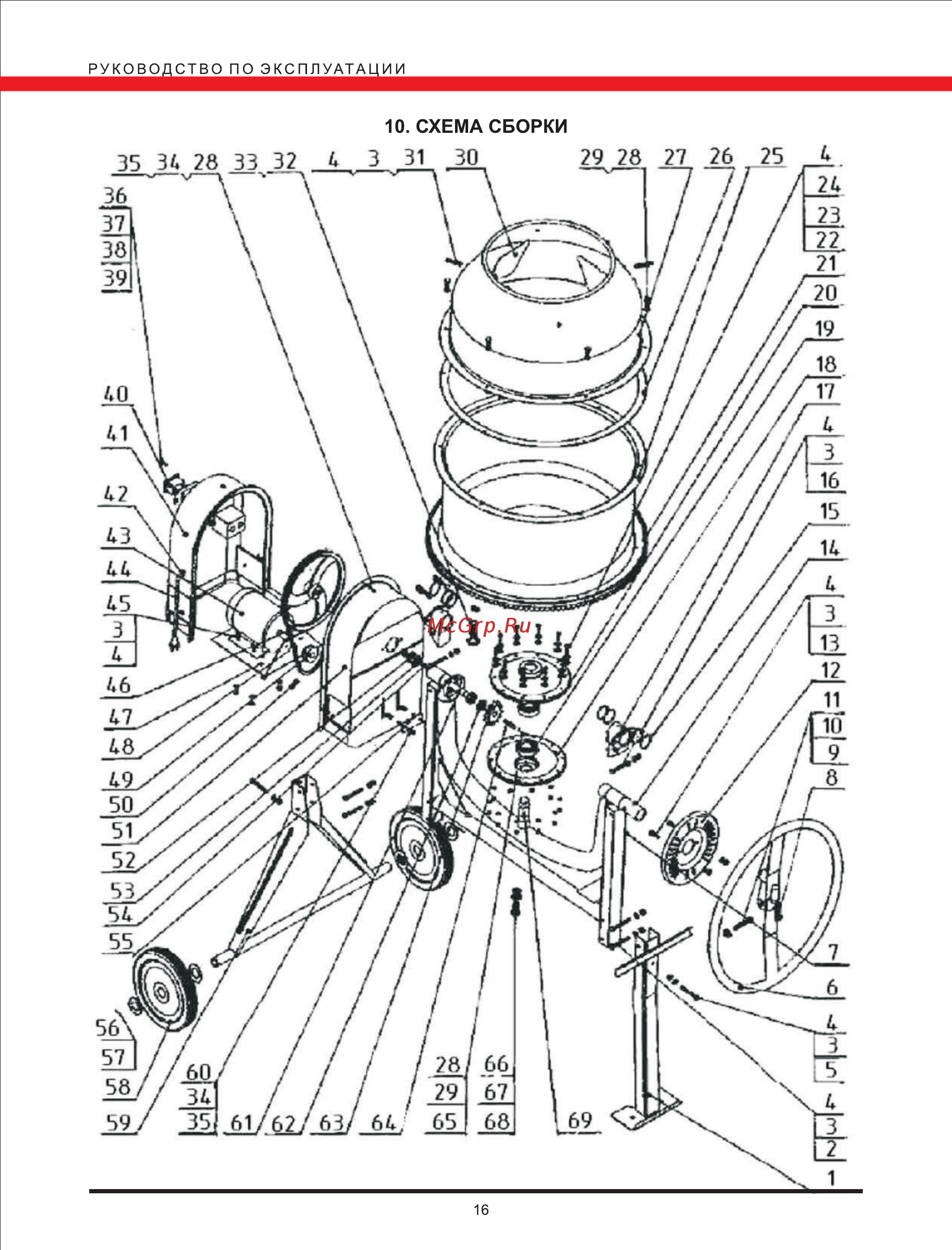

• Схема сборки 16
• Страница 17 17
