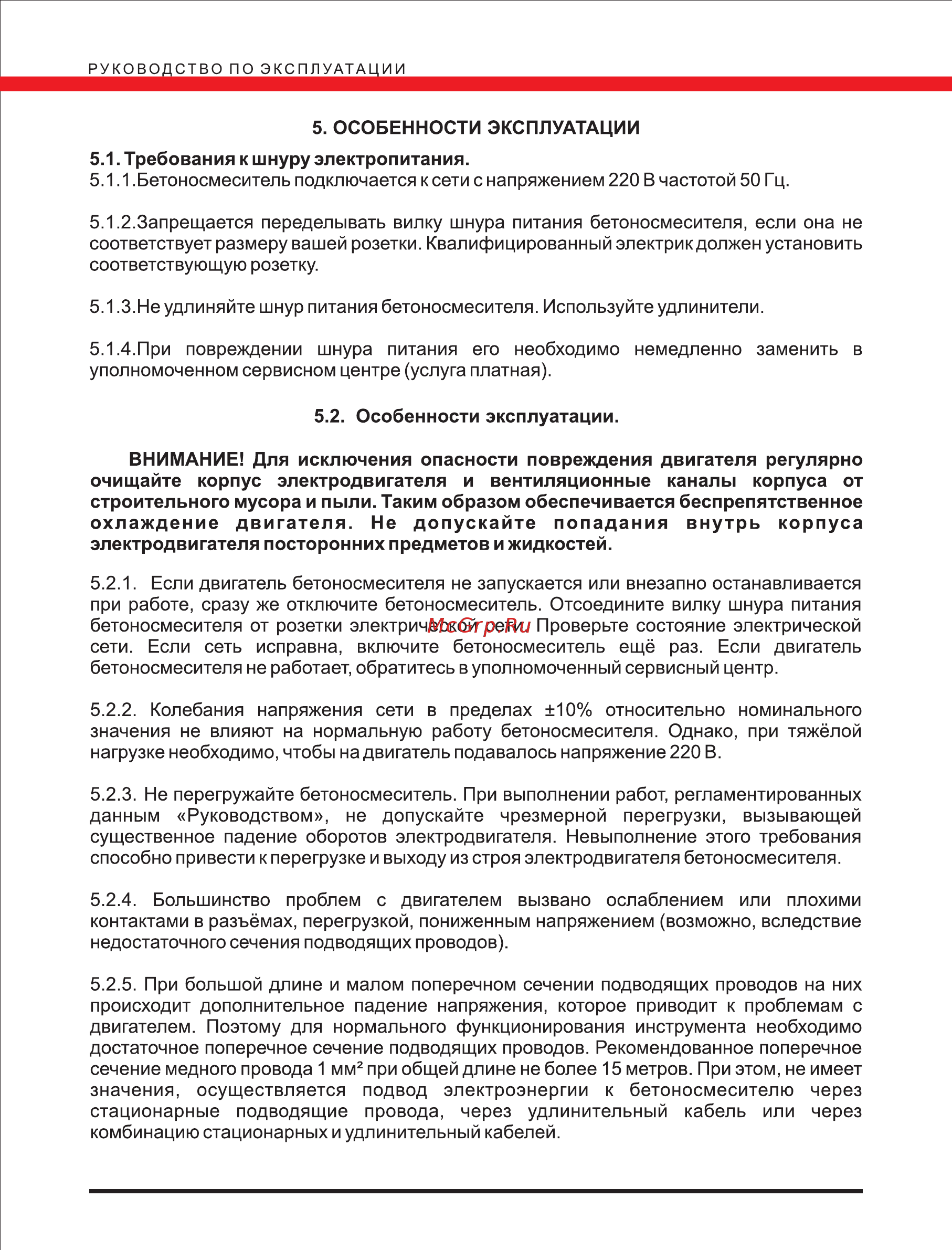

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 5 ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ 5 1 Требования к шнуру электропитания 5 1 1 Бетоносмеситель подключается к сети с напряжением 220 В частотой 50 Гц 5 1 2 Запрещается переделывать вилку шнура питания бетоносмесителя если она не соответствует размеру вашей розетки Квалифицированный электрик должен установить соответствующую розетку 5 1 3 Не удлиняйте шнур питания бетоносмесителя Используйте удлинители 5 1 4 При повреждении шнура питания его необходимо уполномоченном сервисном центре услуга платная немедленно заменить в 5 2 Особенности эксплуатации ВНИМАНИЕ Для исключения опасности повреждения двигателя регулярно очищайте корпус электродвигателя и вентиляционные каналы корпуса от строительного мусора и пыли Таким образом обеспечивается беспрепятственное охлаждение двигателя Не допускайте попадания внутрь корпуса электродвигателя посторонних предметов и жидкостей 5 2 1 Если двигатель бетоносмесителя не запускается или внезапно останавливается при работе сразу же отключите бетоносмеситель Отсоедините вилку шнура питания бетоносмесителя от розетки электрической сети Проверьте состояние электрической сети Если сеть исправна включите бетоносмеситель ещё раз Если двигатель бетоносмесителя не работает обратитесь в уполномоченный сервисный центр 5 2 2 Колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу бетоносмесителя Однако при тяжёлой нагрузке необходимо чтобы на двигатель подавалось напряжение 220 В 5 2 3 Не перегружайте бетоносмеситель При выполнении работ регламентированных данным Руководством не допускайте чрезмерной перегрузки вызывающей существенное падение оборотов электродвигателя Невыполнение этого требования способно привести к перегрузке и выходу из строя электродвигателя бетоносмесителя 5 2 4 Большинство проблем с двигателем вызвано ослаблением или плохими контактами в разъёмах перегрузкой пониженным напряжением возможно вследствие недостаточного сечения подводящих проводов 5 2 5 При большой длине и малом поперечном сечении подводящих проводов на них происходит дополнительное падение напряжения которое приводит к проблемам с двигателем Поэтому для нормального функционирования инструмента необходимо достаточное поперечное сечение подводящих проводов Рекомендованное поперечное сечение медного провода 1 мм2 при общей длине не более 15 метров При этом не имеет значения осуществляется подвод электроэнергии к бетоносмесителю через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительный кабелей
