Конструкция и функционирование
Ручная сварка стержневыми электродами
099-005417-EW508
23.03.2015
51
5.8 Ручная сварка стержневыми электродами
ОСТОРОЖНО
Опасность сдавливания и ожога!
При удалении отработавших или вставке новых электродов:
• Выключите аппарат с помощью главного выключателя;
• Наденьте специальные защитные перчатки;
• Пользуйтесь щипцами с изолированными ручками для удаления отработавших электродов или для
перемещения свариваемого изделия и
• Электрододержатель следует всегда откладывать на изолирующую подкладку!

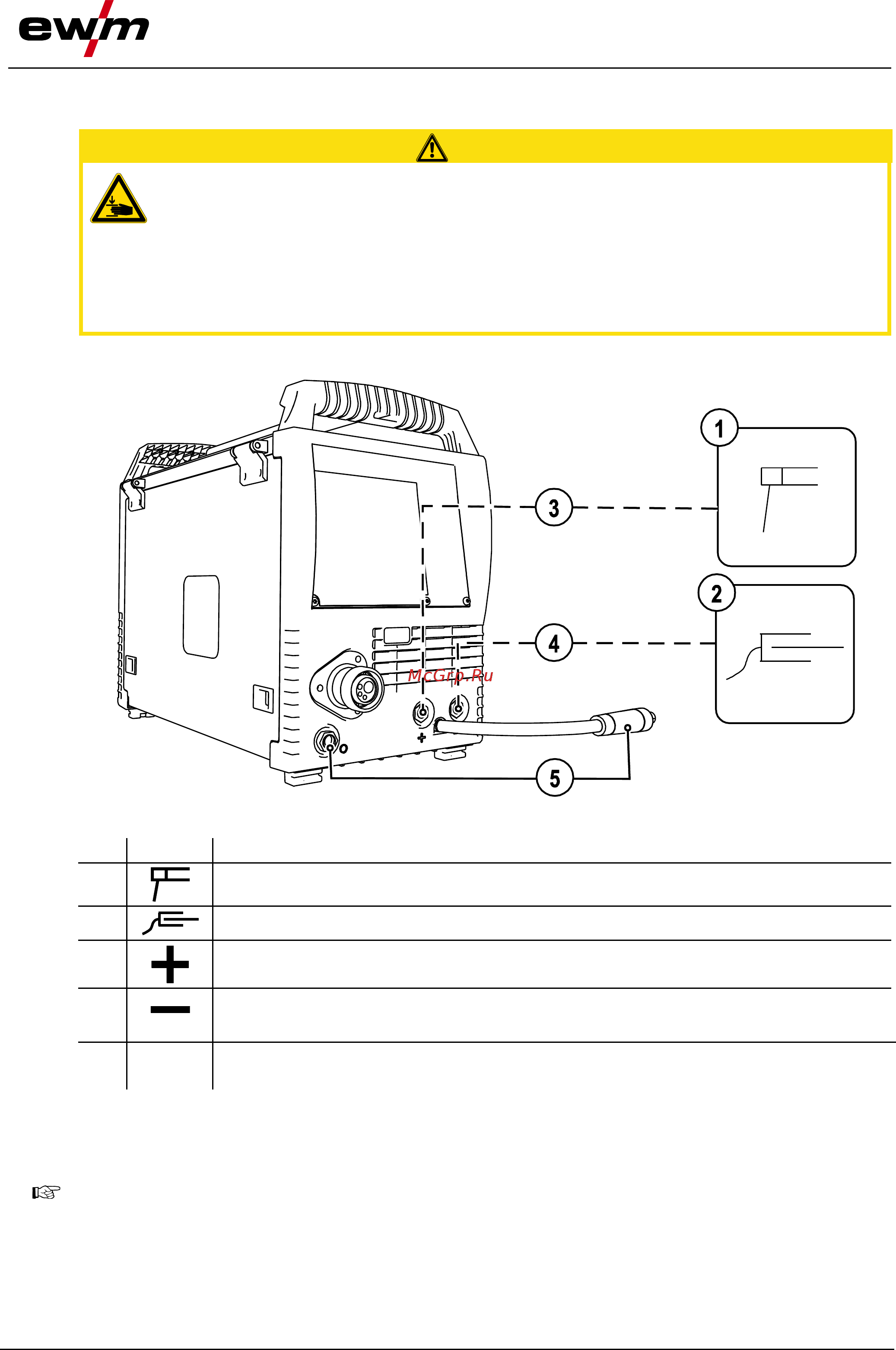

5.8.1 Подключение электрододержателя и кабеля массы
Рисунок 5-19
Поз.
Символ
Описание 0
1
Электрододержатель
2
Заготовка
3
Гнездо, сварочный ток "+"
Подсоединение электрододержателя или кабеля массы
4
Розетка, сварочный ток "–"
Подключение к массе или к электрододержателю
5
Штекер выбора полярности, кабель сварочного тока
• Соединить с парковочным гнездом.
• Штекер выбора полярности вставить в парковочное гнездо и зафиксировать поворотом по часовой стрелке.
• Вставить штекер кабеля электрододержателя или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
• Вставить штекер кабеля массы или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя электродов, приведенными
на упаковке электродов.
