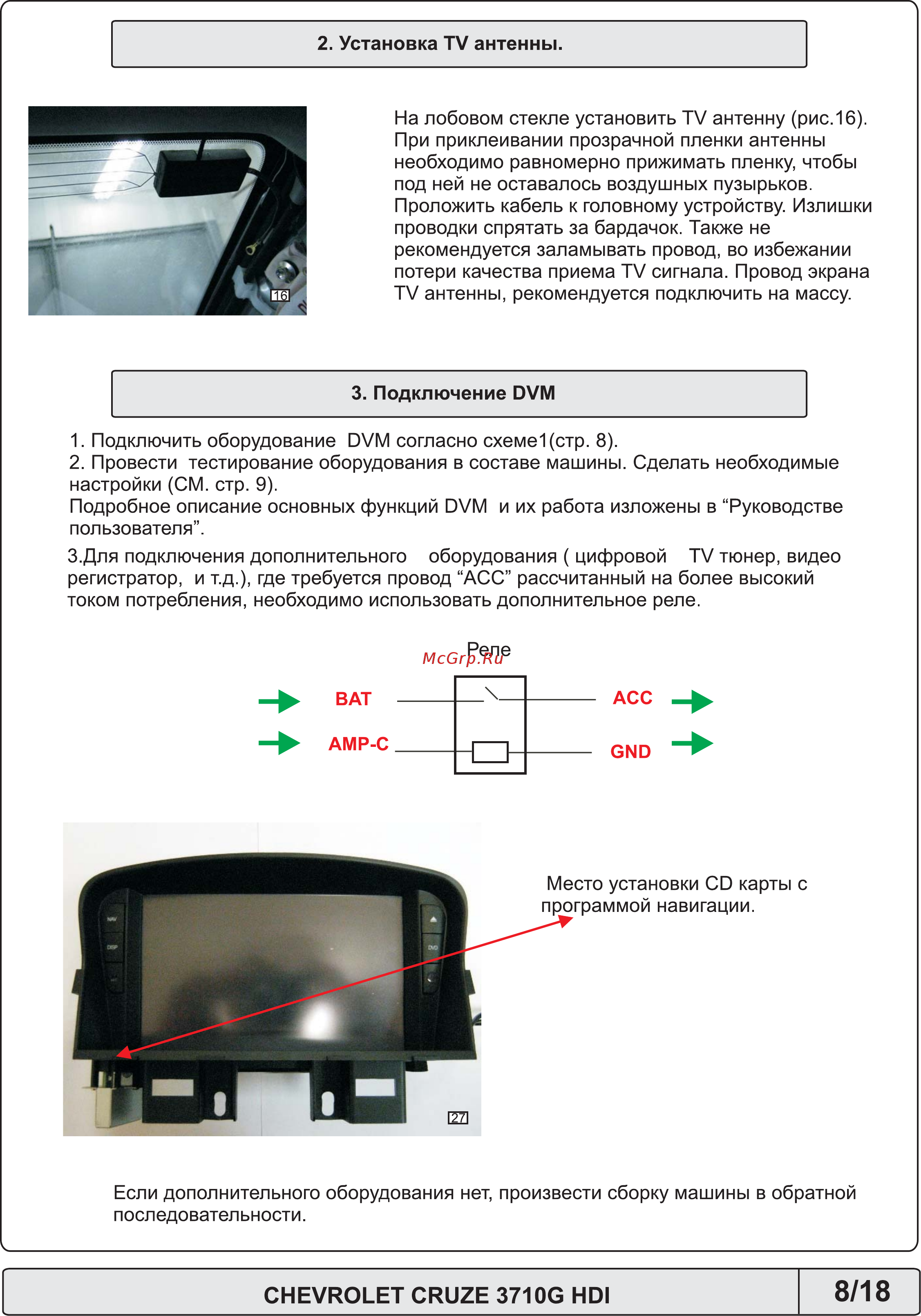

2 Установка TV антенны На лобовом стекле установить ТУ антенну рис 16 При приклеивании прозрачной пленки антенны необходимо равномерно прижимать пленку чтобы под ней не оставалось воздушных пузырьков Проложить кабель к головному устройству Излишки проводки спрятать за бардачок Также не рекомендуется заламывать провод во избежании потери качества приема ТУ сигнала Провод экрана ТУ антенны рекомендуется подключить на массу 3 Подключение DVM 1 Подключить оборудование DVM согласно схеме1 стр 8 2 Провести тестирование оборудования в составе машины Сделать необходимые настройки СМ стр 9 Подробное описание основных функций DVM и их работа изложены в Руководстве пользователя З Для подключения дополнительного оборудования цифровой TV тюнер видео регистратор и т д где требуется провод АСС рассчитанный на более высокий током потребления необходимо использовать дополнительное реле Реле ВАТ АСС АМР С GND Место установки CD карты с ммой навигации Если дополнительного оборудования нет произвести сборку машины в обратной последовательности CHEVROLET CRUZE 3710G HDI 8 18
