Инструкция по эксплуатации и тех обслуживанию. Токарный станок. стр. 7

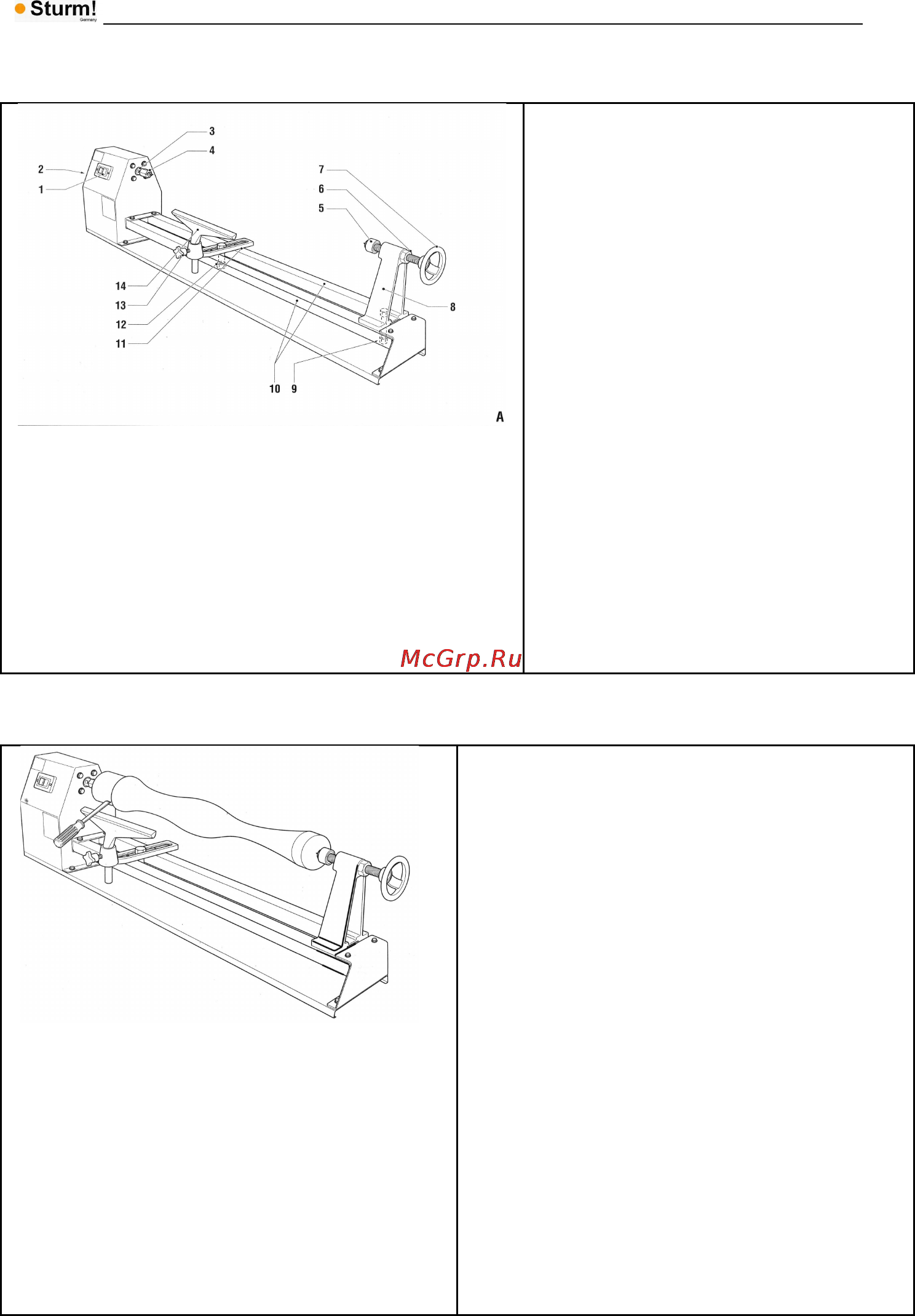

Описание товара
1. Выключатель
2. Корпус двигателя
3. Шпиндель двигателя
4. Центр опора
5. Центральная опора
неподвижная
6. Блокировка центральной
неподвижной опоры
7. Регулировочное колесо
центральной неподвижной
опоры
8. Хвостовик центральной
неподвижной опоры
9. Рукоятка блокировки
хвостовика
10. Направляющие опоры
11. Суппорт
12. Блокировка суппорта
13. Ручка регулировки опоры для
стамески - резца
14. Опора для стамески - резца
Закрепление заготовки (Рисунки А и D)
D
• Отметьте центры на заготовке
• Измерьте длину заготовки и
установите расстояние на машине
между центрами чуть больше чем
длина заготовки. Используйте для
этого перемещение хвостовика(8,
рис А) и надежно закрепите его,
используя рукоятку блокировки (рис.
А9)
• Установите заготовку между
подвижным и неподвижным
центрами, (рис. А 4 и 5), убедитесь,
что отмеченные на заготовке центры
совпадают с центральными опорами
машины
• Если необходимо закрепите
заготовку надежно, но без
чрезмерного усилия используя
регулировочное колесо(7) и
блокировку(6)
