РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

УСТАНОВКА

Для установки выбирайте такое место, где вам будет легко и удобно пользоваться прибором.

Устанавливайте радиостанцию в таком месте, где она не будет мешать водителю или пассажирам.

При выборе места установки учитывайте, что к радиостанции нужно будет подключать кабели (питание, зазем-

ление, антенный), и располагайте радиостанцию так, чтобы данные провода не мешали управлению автомоби-

лем.

При выборе места для держателя микрофона учитывайте, что микрофонный провод должен протягиваться к

водителю так, чтобы не препятствовать управлению автомобилем.

Pазъём для микрофона расположен на передней панели трансивера; трансивер можно устанавливать в при-

борную панель. Для улучшения качества звука вы можете подключить дополнительный громкоговоритель.

При замене предохранителя устанавливайте предохранитель с такими же характеристиками.

Вы можете проконсультироваться со своим дилером по поводу установки радиостанции в автомобиле.

УСТАНОВКА АНТЕННЫ

На конец антенного кабеля установите разъём PL-259.

Используйте только антенны, которые рассчитаны на диапазон 27 МГц. Используйте экранированный кабель

RG-58/U с волновым сопротивлением 50Ω.

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Подключите радиостанцию к автомобильному аккумулятору с помощью прилагаемого кабеля. Красный провод

подсоедините к клемме «+», а черный – к клемме «-» аккумулятора.

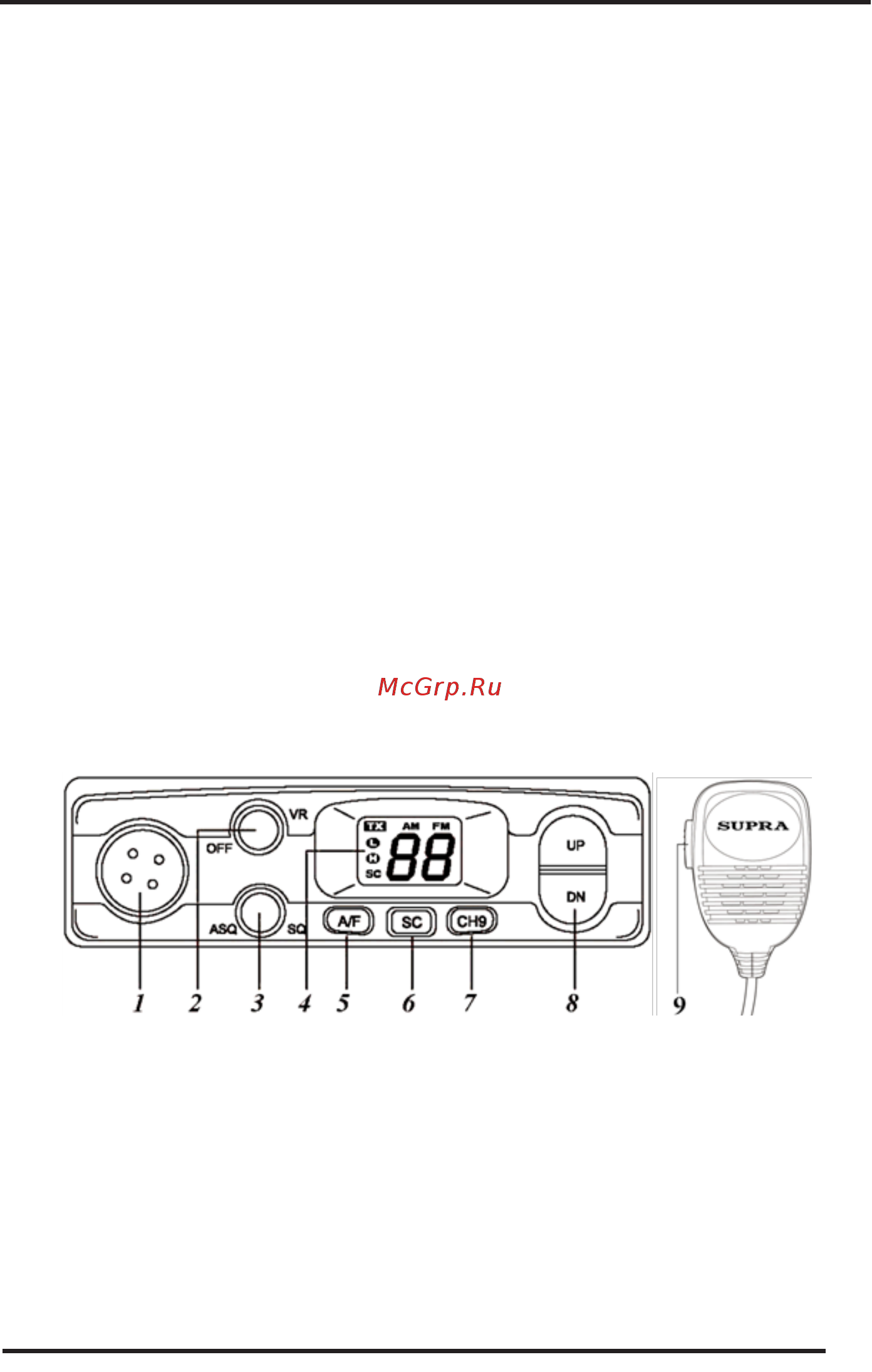

УСТРОЙСТВО РАДИОСТАНЦИИ

1. Разъем для подключения микрофона

2. OFF/VR Включение/выключение прибора / Регулятор громкости

3. ASQ/SQ Регулятор шумоподавления

4. ЖК-дисплей

5. A/F Кнопка переключения модуляции / сеток частот

6. SC Кнопка сканирования каналов

7. СН9 Кнопка канала экстренной службы / кнопка инициализации системы

8. UP/DN Кнопки выбора канала

9. Тангента
