ПОРЯДОК УСТАНОВКИ
Если в контактную группу попали посторонние
предметы, удалите их чистой и сухой тканью. Если
контактная группа загрязнилась, протрите ее ватой,
смоченной в изопропиловом спирте.
Для чистки панели запрещается использовать бен-
зин, растворитель и другие химические вещества.
Порядок установки ресивера
Существует два метода установки: стандартный
монтаж на передней панели и установка с помо-
щью кронштейнов. Далее приводится описание
обоих способов установки с иллюстрациями.
Фронтальный монтаж
Для правильной установки устройства отсек для
установки радиоаппаратуры в приборной панели
должен соответствовать следующим размерам:
53mm
182mm
Кроме того, следует проверить, достаточна ли глу-
бина отсека для размещения в ней аппарата.
Перед началом работ убедитесь, что зажигание ав-
томобиля выключено. Кроме того, рекомендуется,
если возможно, отсоединить провод от «-» клеммы
аккумулятора автомобиля.

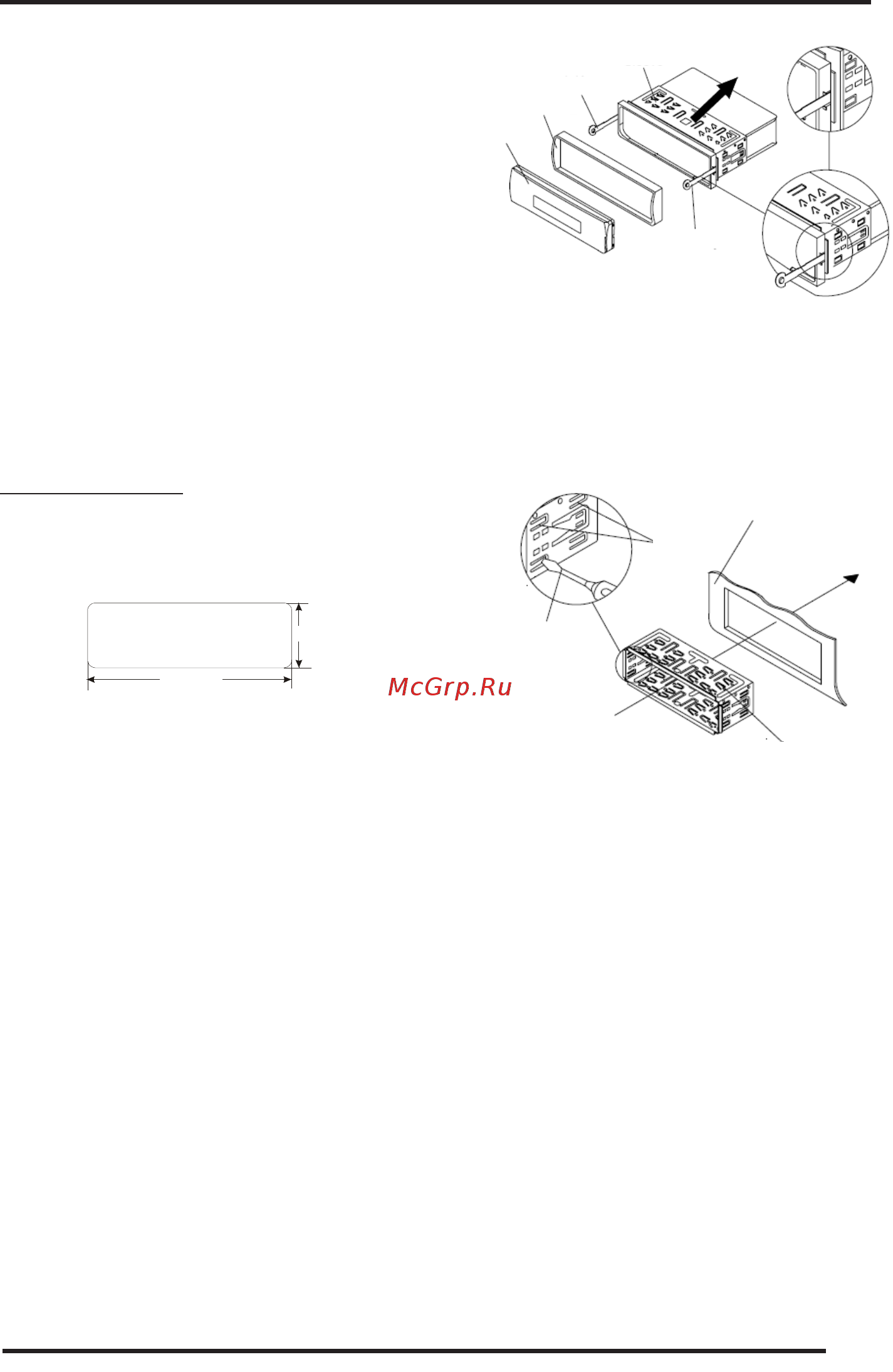

1. Отсоедините от аппарата провода.
2. Снимите обрамление передней панели. Чтобы
снять обрамление, отожмите вверх поднимите
его верхнюю часть, а затем потяните обрамле-
ние на себя.
3. Вставьте до упора ключи, входящие в комплект
поставки аппарата, в пазы с боков аппарата. Из-
влеките проигрыватель из монтажной рамы.
Монтажная рама
Ключи
Ключи
Обрамление
Передняя панель
4. Вставьте монтажную раму (без корпуса прои-
грывателя) в отсек приборной панели и отогни-
те «язычки» при помощи отвертки. Не все
«язычки» подходят под конструкцию прибор-
ной панели конкретного автомобиля, выберите
наиболее подходящие.
Язычки
Приборная панель
Монтажная рама
Отвертка
5. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, разъем антенны. Убедитесь,
что провода нигде не пережаты.
6. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.
7. При необходимости обеспечить дополнитель-
ное крепление – закрепите заднюю часть прои-
грывателя скобой к приборной панели при по-
мощи винта. (Не обязательно)
